德国皮尔兹PILZ安全开关

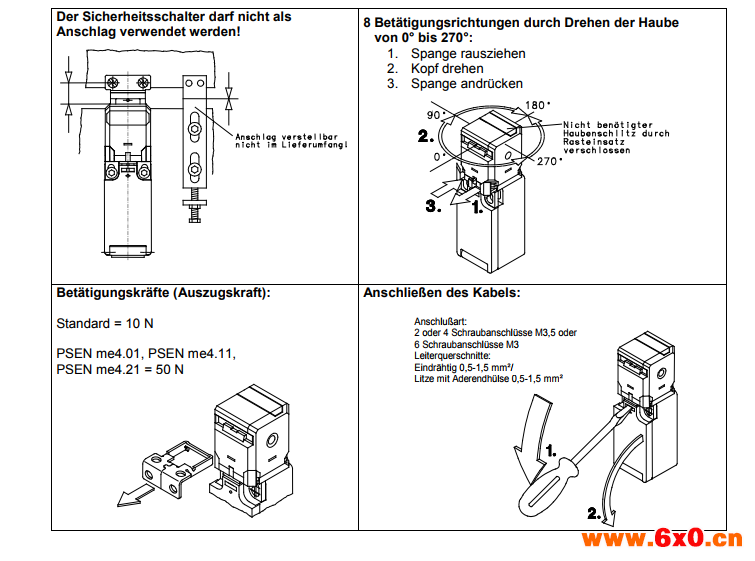

电气连接只能由授权的专业人员进行。

PSEN me4，PSEN me4.01，PSEN me4.1和PSEN me4.11开关的电触点有4个

螺钉连接M3,5。

拧紧扭矩M = 0.8 Nm。

开关PSEN me4.2和PSEN me4.21的电触点有6个螺钉连接M3。

拧紧扭矩M = 0.6 Nm。

连接必须采用绞合导线或绞合导线的形式，导线横截面积为0.5 - 1.5mm?

完成。

作为符合EN 60204的安全开关，必须使用常闭触点。

电气数据PSEN me4

PSEN me4.01

PSEN me4.1

PSEN me4.11

PSEN me4.2

PSEN me4.21

触点类型1 NO / 1 NC（Zb）2 NC（Zb）1 NO / 2 NC（Zb）

操作图标

额定绝缘电压Ui 250 V AC 250 V AC 250 V AC

转换热电流Ithe 10 A 10 A 5 A.

使用类别

根据IEC / EN 60947-5-1

AC-15，Ue / Ie

240V / 3A

AC-15，Ue / Ie

240V / 3A

AC-15，Ue / Ie

240V / 1.

短路保护装置10 A gL / gG 6 A gL / gG 6 A gL / gG

保险丝符合IEC / EN 60947-5-1，附录K.

强制断开常闭触点IEC / EN 60947-5-1

防护等级II，绝缘

机械数据

外壳热塑性塑料，玻璃纤维增??强（UL94-V0）

盖子热塑性塑料，玻璃纤维增??强（UL94-V0）

环境温度-30°C至+ 80°C

电缆入口1 x M20x1.5

防护等级IP65，符合EN 60529标准; DIN VDE 0470 T1

重量≈0.13千克

执行4AS

执行器分离执行器（St Niro）

执行半径≥150mm

拉出力标准10 N.

PSEN me4.01，PSEN me4.11，PSEN me4.21 50 N.

机械寿命1 x 106次操作

机械寿命增加了操作力1 x 105次操作

开关频率≤30/分钟

安全指标

B10d 2 x 106次循环（空载）
