海德汉heidenhain直线光栅尺技术参数

海德汉heidenhain直线光栅尺技术参数

海德汉公司的封闭式直线光栅尺能有效防 尘、防切屑和防飞溅的切削液，是用于机 床的理想选择。海德汉直线光机尺用于NC数控机床，用于数控机床的海德汉直线光栅尺几乎适用于任何应用。它是所有进给轴为伺服控制环模式的机床和设备的Z佳选择，例如铣床、加工中心、镗床、车床和磨床。直线光栅尺的动态性能优点，允许的运动速度高，沿测量方向的加速性能使其不仅能满足常规轴高动态性能要求，也能满足直接驱动电机的高动态性能要求。
封闭式直线光栅尺的技术参数：
精度等级 ± 2 μm
测量步距至 0,001 μm
测量长度至30 m
安装简单、快捷
安装公差大
能承受大加速度载荷
抗污染能力强

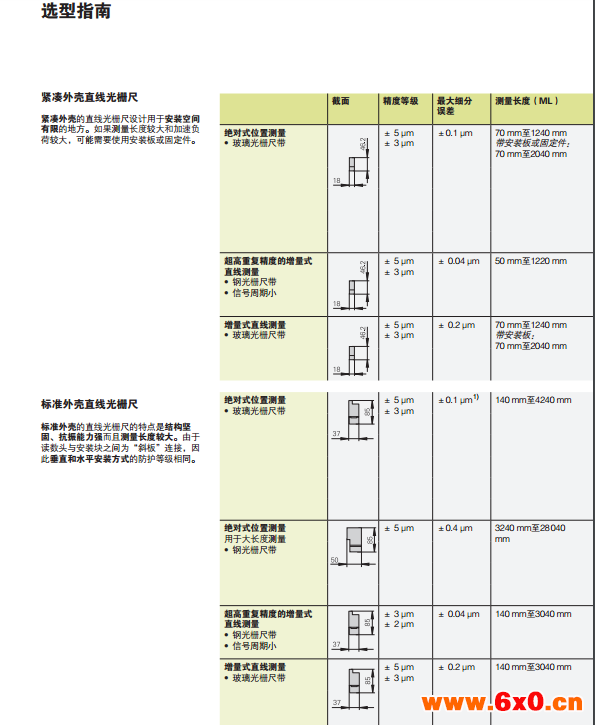

封闭式直线光栅尺有：
1、标准光栅尺外壳
– 用于振动强烈的应用
– 大测量长度30 m
2、紧凑光栅尺外壳
– 用于有限安装空间应用
– 大测量长度1240 mm， 如果用安装板或紧固件，大测量长 度2040 mm
海德汉封闭式直线光栅尺的铝外壳有效保 护光栅尺、读数头和导轨，避免其受灰 尘、切屑和切削液的影响。 自动向下压的 弹性密封条保持外壳密封。读数头沿光栅尺的小摩擦力导轨运动。 读 数头通过一个联轴器与外部安装架连接， 联轴器可以补偿光栅尺与机床导轨间不可 避免的对正误差。

      海德汉也提供其它应用所需的直线光栅尺，例如:
      .手动操作机床冲压机和弯板机自动化生产设备
      1 I线光栅尺忧点：
      如果用heidenhain直线光栅尺测量滑座位置，位置控制环就包括全部进给机构。这就是全闭环控制模式。机械运动误差被滑板中的直线光栅尺检测和被控制系统电路修正。因此，能消除潜在的多个误差源:
      。滚珠丝杠温度特性导致的定位误差.反向误差
      。滚珠丝杠螺距误差导致的运动特性误差
因此，直线光栅尺是高精度定位和高速加工机床不可或缺的基础技术手段。
      机械结构
      用于数控机床的直线光栅尺为封闭式测试设备:铝壳保护光栅尺带、读数头和导轨，避免灰尘、切屑和切削液的进入。自动向下压的弹性密封条保持外壳密封。
      读数头沿光栅尺带上摩擦力极小的导轨运动。联结器将读数头与安装块连接在一起并补偿光栅尺与机床导轨间的不对正误差。
      光栅尺与安装块间允许土0.2 mm至士0.3mm的横向和轴向误差，具体数值与光栅尺型号有关。

海德汉heidenhain直线光栅尺的特征：
热特性     加工速度更高和全封闭的防护罩导致加工区内的温度较高。由于直线光栅尺的温度特性直接决定机床的加工精度，因此，直线光栅尺的温度特性越来越重要。通常，heidenhain直线光栅尺的热特性需与工件或被测对象一致。温度变化时，直线光栅尺的膨胀或收缩特性必须确定和可重复。海德汉公司的直线光栅尺符合这些要求。海德汉公司的直线光栅尺的基体具有确定的热膨胀系数(参见技术参数)。因此，用户可以选择适合其应用所需温度特性的直线光栅尺。
动态性能   要提高机床效率和性能，需要提高进给速率和加速度。当然，不允许牺牲任何加工精度。要快速和准确地传递进给运动，就要求机床和直线光栅尺具有更高的刚性。海德汉公司的直线光栅尺在测量方向的刚性非常高。这是机床能有高质量和高精度运动的前提条件。此外，光栅尺优良的动态性能还来源于其运动部件重量的进一步减轻。
可用性      机床进给轴行程非常大，三年的运动行程通常要达到10000km.因此，光栅尺的长期稳定和坚固可靠格外重要:它是保证机床稳定可用的基础。
由于海德汉公司的直线光栅尺在设计中充分考虑了各个细节，即使光栅尺工作多年后依然能正常使用。非接触的光电扫描测量基准和光栅尺壳中的读数头的滚珠导轨结构是光栅尺超长使用寿命的保证。直线光栅尺的外壳、特殊的扫描原理，也可根据需要接入密封空气为直线光栅尺提供优异的抗污染能力。完善的防护措施确保了高水平的抗电气噪声的能力。
约翰内斯·海德汉博士公司研发和生产高质量直线光栅尺和角度编码器、旋转编码器、数显装置和数控系统。 海德汉公司产品主要用于精密机床和电子元件的生产和加工设备。
