水质硫化物酸化吹气仪各部件组成连接图

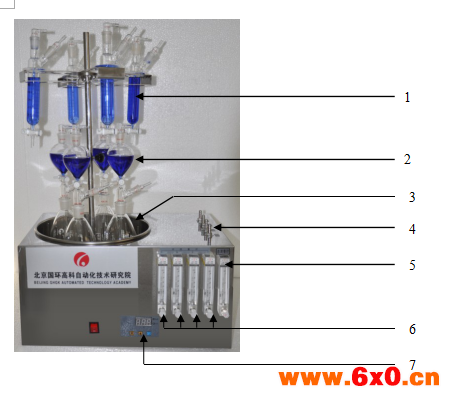

1.整套装置由恒温水浴锅、温控仪、反应瓶、吸收显色管、样样品架、升降系统、气体流量调节阀、转子流量计等组成。 详见图11.吸收显色管  2.加酸漏斗 3.反应瓶  4.气路阀门  5.总转子流量计  6、4只分子流量计  7、温控仪

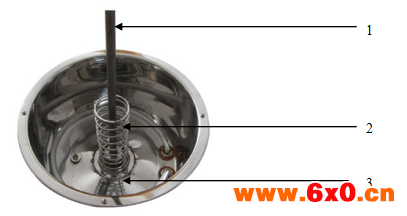

2、吹气仪底座固定装置   如图2所示

1.固定杆  2.弹簧  3.固定底座

3、仪器架的安装（已由厂家安装调试好，无需用户在安装）

①、将弹簧套在固定杆上；

②、用4个内六角螺丝固定在底座上；

③、从升降—调节样品架及配气系统的底部将套管套入固定杆上；

④、用升降位置固定旋钮，固定到所需位置；

⑤、将反应瓶放在反应架上，由6根小柱固定反应瓶

4、背面和侧面

①、电源线—接AC220V 50HZ电源插座，并有良好接地。

②、进气接头—连接氮气钢瓶。

③、外接地线—酸化吹气仪的电源须良好的接地。须在此处单独连接地线。

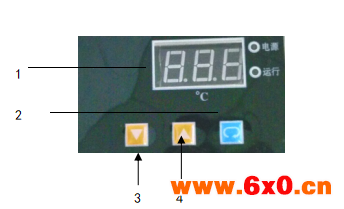

5、温度控制设定

1.温度显示屏       2.功能键    3.升温键    4.降温键

具体温度设定方法：打开电源开关，先按2键功能键液晶屏温度在闪烁，在按3升温键或4降温键来进行增减温度。

然后再按功能键显示屏会出现-P-值，此显示为内部调整值（不用做任何操作），在按一遍功能键则开始执行升温功能。

※特别提醒：因每个用户做实验室时所需要的温度会有差异，所以在每次做实验之前，都需要按照以上温度设定方法执行一次

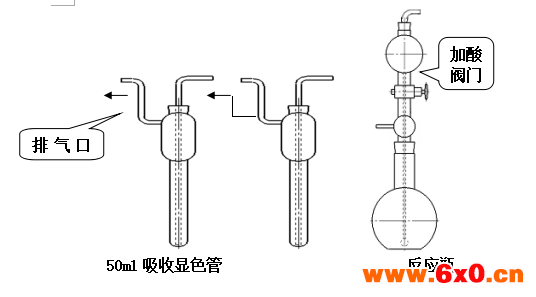

6、酸化—吹气玻璃装置示意图

亚甲基蓝分光光度法：（GB /T 16489-1996）

碘量法与HJ/T60-2000方法等效。
