淮亚利
安科瑞电气股份有限公司，上海 嘉定 201801；
摘要：介绍安科瑞智能照明监控系统，采用智能控制模块控制照明回路的通断。系统采用KNX总线进行组网的方式，并远传至后台，通过Acrel-iLightControl型智能照明监控系统实现灯光的智能控制。
关键词：住宅;海航豪庭;楼层;Acrel-iLightControl；智能照明控制系统
0 概述
海航豪庭是由海航地产开发，位于海口市大英山新城市中心国兴大道北侧，奢享大英山国际旅游岛CBD核心驱动，“一环两横四纵”交通网络，既守望CBD大都会繁华未来，同时联结国贸、海秀、解放路三大商圈，是集政务、商业、交通、生活等多功能为一体的核心领地。
随着科技的发展和社会的不断进步，人们对生活品质要求越来越高，传统照明方式虽然结构简单、直观，但控制方式单一，只能进行开或关，整个照明系统只能采用人工值班方式，而安科瑞智能照明系统操作方便，能随时、随地、随意控制灯具的亮度和发光时间，节能节电，在不同时段或天气下自动启动不同亮度，模式可配置，可以通过预设情景模式控制灯具，而传统的照明系统无法满足这些要求，于是为海航豪庭一期工程设计一套安科瑞智能照明监控系统，该项目需配置智能照明监控模块，控制公共照明区域的通断，并同时设置多场景照明回路。
1 系统结构描述
本监控系统主要实现海航豪庭的楼层公共区域的照明回路的远程控制。该系统总计有76台ASL100-S4/16，现场所有智能照明控制模块采用混合串并联的方式接在一起，采用KNX总线通讯，从而完成整个住宅的智能照明控制网络，终实现值班室总机的通讯，完成后台和分控的数据连接。
本监控系统采用分层分布式结构，即站控层，通讯层与间隔层；

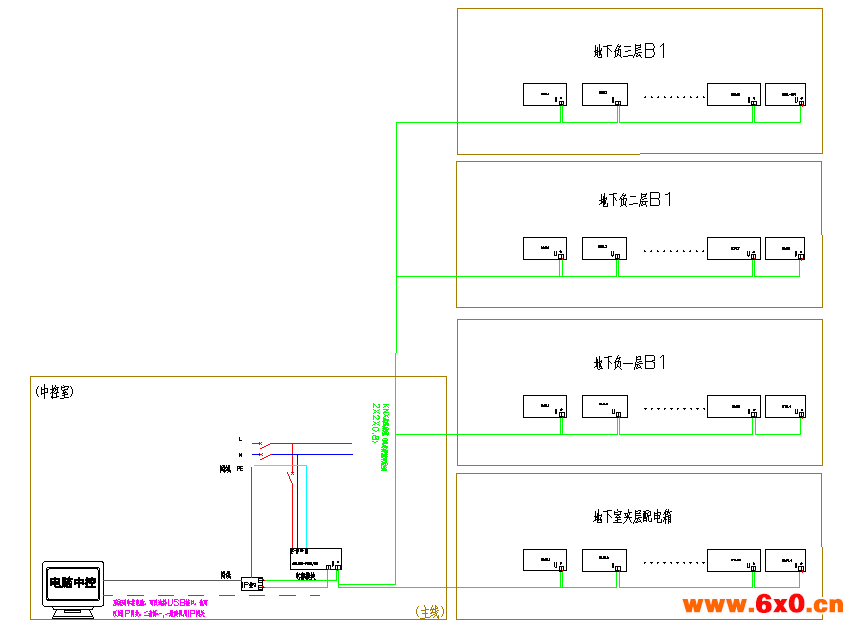

如图（1）所示：
图（1）网络拓扑图
间隔设备层主要为：多功能网络电力仪表。这些装置分别对应相应的一次设备安装在电气柜内，这些装置均通过现场KNX总线组网通讯，实现数据现场采集。
网络通讯层主要为：智能照明网关，其主要功能为把分散在现场采集装置集中控制，同时远传至站控层，完成现场层和站控层之间的数据交互。
站控管理层：设有高性能工业计算机、显示器、UPS电源、打印机等设备。监控系统安装在计算机上，集中采集显示现场设备运行状况，以人机交互的形式显示给用户。
以上开关模块均采用KNX总线传输，一般都采用4根连线，接线简单方便，大传输距离为1.2km。
2 智能照明监控系统主要功能
2.1 定时控制
通过时钟管理器，实现整个系统的有关区域照明的定时和自动管理功能，实现公共通道、景观照明、泛光照明、车库照明定时控制。如百叶窗定时升降、集中供热定时调节、节假日照明定时关闭、定时通知等。
2.2场景控制
智能照明控制系统根据各个部门的需求，设定不同种类的场景模式，进行各种照明灯光的组合，达到美化工作环境的效果；结合人体感应传感器，当人员离开时，关闭所有该会议室照明。
2.3人体感应控制
在办公走道和楼梯内，布置人体感应传感器。在有人员进入区域时，自动开打开照明。当人员离开后，延迟一段时间再关闭。若延迟时间内有人进入，则重新进入打开模式，以达到节能目的。并且可以设置白天有效，晚上无效，根据需求设定。
2.4恒照度控制
在室内办公区域内，布置照度传感器，可以根据外界自然光源，自动调节室内照明的灯光亮度和开灯数量；既充分利用了自然光，又可以为室内人员创造一个舒适的工作环境。
2.5实时监控
中央控制室，配置一台中控主机，所有照明控制设备，通过KNX网关，接入监控系统，操作管理人员，可以通过中控电脑，实时监视总线、区域、楼层、楼栋等照明状态，并可根据需求进行控制调整。系统绘图工具支持向量图和多层页面，图形页面缩放方便，切换简单，支持DXF、WMF、BMP、JPG、ICON等图形对象的嵌入、支持二维、三维图元的绘制，增加可视化的空间效果。
2.6报警处理
系统提供了警报处理能力，用户可采用编程来完成不同的任务，当某种警报条件出现时应做什么，可由用户自行确定。
2.7事件通报
系统提供了事件通报功能，支持邮件通报、文本输出以及事件驱动打印，可按照用户预先设置的条件，触发事件通报功能。
2.8日照时间计算
按照用户当前所在的时区，计算日照时间，作为定时控制的时间基准。
2.9数据交换
系统可以直接使用ETS2和ETS3项目的数据，方便的实现软件升级和替代；可接受以CVS文件格式保存的模块及系统数据；系统支持OPC服务，可以与其他建筑智能化系统进行数据交换。
3.0系统联动
系统可以输入模块，接受其他系统或工作人员的强切信号；实现安防系统、广播系统、会议系统，甚至消防系统的联动控制，控制相应灯具点亮和设备启停。
3 案例分析
海航豪庭智能照明监控系统针对楼层公共照明区域进行智能控制。

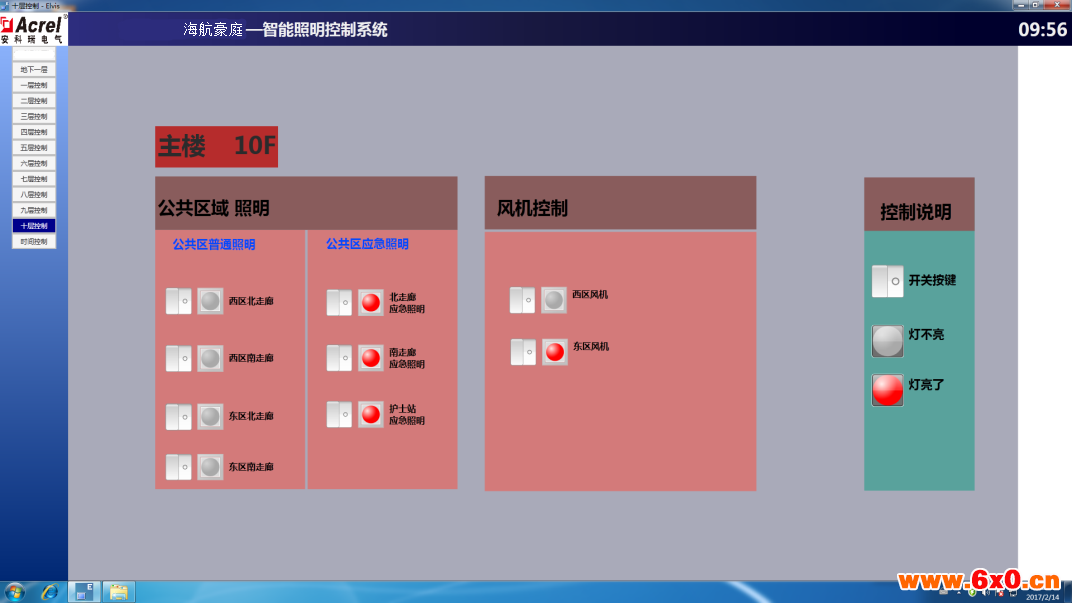

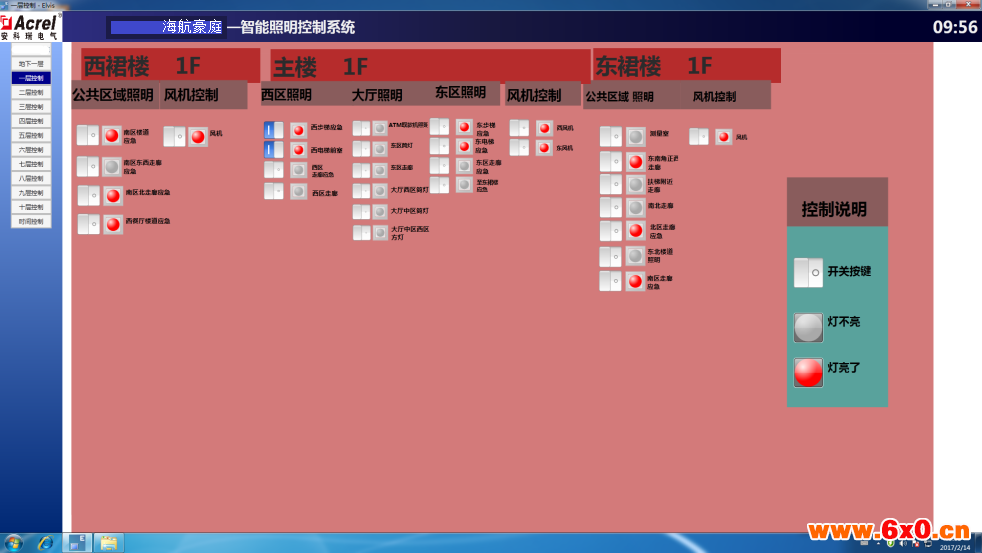

智能照明公共照明控制主界面见图（2），主要实现公共照明、风机回路、走廊照明控制，可统一控制，也可单独控制，控制状态可在界面上直接显示出来。
图（2）控制主界面示意图

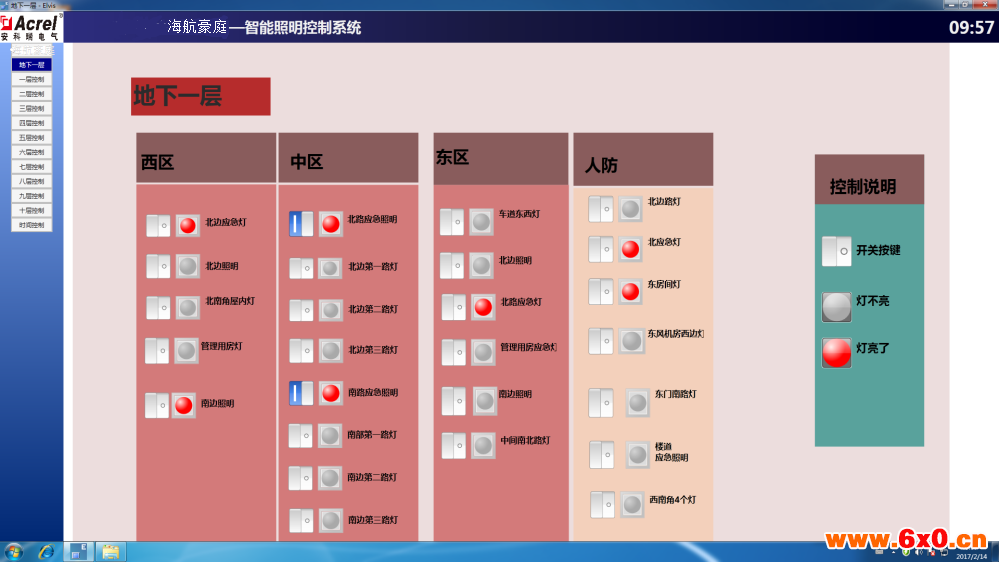

地下区域智能照明控制主界面见图（3），主要实现地下部分智能照明的控制，可统一控制，也可单独控制，控制状态可在界面上直接显示出来。
图（3）地下区域智能照明界面示意图

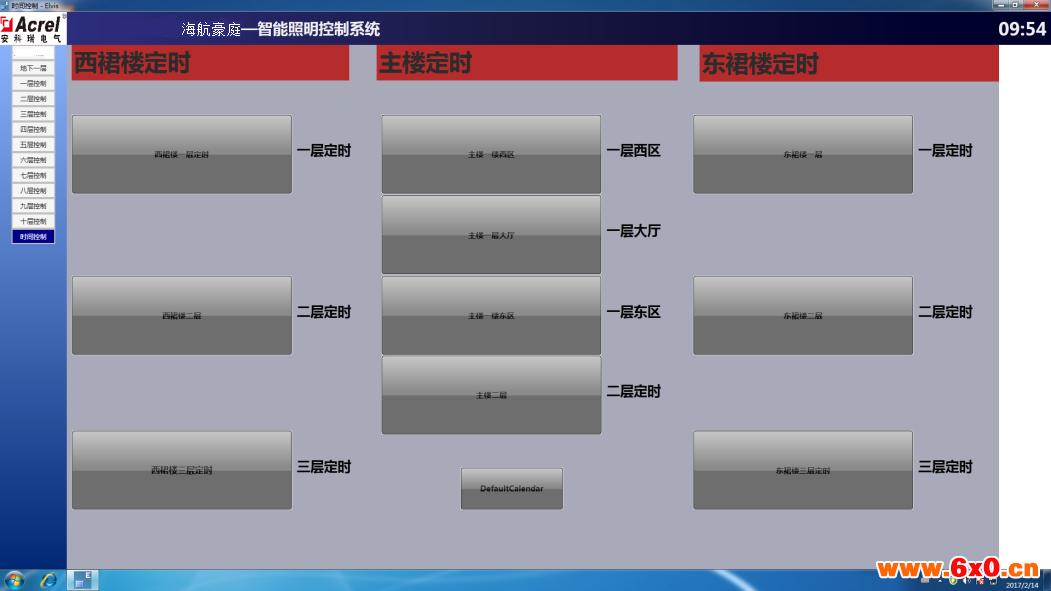

定时智能照明控制主界面见图（4），特定区域根据时间段控制来自动控制公共区域的照明的通断。
图（4）定时控制界面示意图
定时智能照明控制主界面见图（5），应急指示灯根据消防强切信号来控制该部分的照明通断，也可手动来控制应急指示灯。
图（5）应急控制界面示意图
4 结束语
随着社会的发展及电力的广泛应用，智能照明监控系统已成为全国各地重点工程项目、标志性建筑/大型公共设施等大面积多用户的必然选择，本文介绍的Acrel-iLightControl智能照明监控系统在海航豪庭的应用，在地上层公共走廊、路灯、车库等区域布置人车感应器、照度感应器、智能控制面板，照明柜/箱内安装控制模块、干接点模块等，采用与KNX兼容的Acrel-Bus总线组网方式，通过IP网关接入智能照明控制系统，实现定时控制、高峰全开、亮度调节等各种场景控制，使照明系统按照预先设定的各种模式工作，改善空间光色、立体感、色饱和度，营造舒适宜人灯光效果，节能减耗、有利于人们的身心健康，提高工作效率、提高管理水平。［2］
参考标准：
ISO/IEC11801《国际综合布线标准》
GB/50198《监控系统工程技术规范》
GB50052-2009《供配电系统设计规范》
GB50054-2011《低压配电设计规范》
IEC 61587《电子设备机械结构系列》
GB 50034-2013《建筑照明设计标准》
JGJ 16-2008《民用建筑电气设计规范》
GB 50057-2010《建筑物防雷设计规范》
GBZ 20965-2007 《控制网络hbes技术规范 住宅和楼宇控制系统》
IEC2554《高频干扰电压测试》
IEC255424《静电放电试验》
IEC255－224《快速瞬变干扰试验》
