淮亚利
安科瑞电气股份有限公司，上海 嘉定
摘要：用户侧配电系统的智能化、精细化、无人值守是当下配电管理的必然趋势。针对用户侧的配电回路设计安装智能仪表，实时监测各用能回路的工作状态；记录各个回路的电力参数。通过搭建系统后台，实现用能、电力参数的实时监控，提高配电系统安全性、可靠性，提升管理人员维护效率、降低维护的人工成本、实现了配电系统监控的无人值守。通过用能的实时监测，数据的采集及存储，明确用户的电能使用水平以及配电系统的运行状态，为用户节约电力维护成本、物业的管理提供数据依据，后期亦可根据对配电系统的运行数据的分析制定相应的配电系统维护方案。现就中外运上海冷链物流中心二期项目中使用的ACREL-2000电力监控系统对用户侧用能智能化做一简要介绍。
关键词：中外运上海冷链物流中心二期 智慧建筑 智能配电系统
0引言
用户侧配电系统的智能化，科学化管理已经成为当前配电系统的主流需求。针对用户侧配电体系设计的智能配电系统已经是当下业主以及电力托管公司的必备系统。通过搭建配电系统，对用户侧配电架构的梳理，在关键节点安装智能仪表，搭建供配电监测体系，完成用户配电系统的智能化管理。
ACREL-2000电力监控系统正是针对以上趋势而研发的用户端电力监控系统。本系统通过对中外运上海冷链物流中心二期变电所内进出线回路进行计量，通过对监测回路用能的实时计量、存储、分析，以表格或图形的形式来显示整个配电体系的运转状态，为管理者智能化管理，提供数据依据。
本文以中外运上海冷链物流中心二期项目为例，简单介绍ACREL-2000电力监控系统在本项目中的应用。
1项目介绍
中外运上海冷链物流中心二期项目是由中外运上海冷链物流有限公司开发建设，是该公司打造物流地产网络的重要起点，是冷链运输公司扩大在上海冷链市场份额的有力保障。本项目总建筑面积约4.8万㎡，共新建六层综合楼一栋、二层冷库二层常温库各一栋。
现针对本项目中的变电所进出线多功能仪表设计一套电力监控系统。电力监控系统通过采集现场各种智能设备的数据，后台集中显示、存储，并通过相应的报表等形式显示导出。
2用户需求
本项目中主要是变电所进出线用能数据的采集、存储、统计、显示。基本的需求整理分析后分为以下几个方面：
1、系统具有使用一次图形式显示采集变电所配电回路运行状态、显示重要进出线回路的母线电压，进线、有功无功功率、功率因数和频率以及电能；
2、系统具有各个回路定时实时抄表汇总统计，用户可自由查询各个回路的用电情况；
3、系统具有对现场各监测点设计回路负荷趋势曲线，便于维护人员掌握用电需求与供电负荷占比；
4、系统可对历史数据进行对比分析，可及时发现潜在故障，减少设备维护费用；
5、系统具有通讯状态显示，可实时的显示各设备的通讯状态，可在线监测网络通讯状态；
6、系统具有权限管理功能，通过用户权限管理可防止未经授权的操作；
7、预留开放数据接口给数据第三方做数据上传。
3设计方案
3.1参考标准
系统的设计满足以下所列制造和试验标准：
JGJ/T16-2016 《民用建筑电气设计规范》
GB/J63-90 《电力装置的电测量仪表装置设计规范》
GB/T13730 《地区电网数据采集与监控系统通用技术条件》
GB2887 《计算站场地技术要求》
GB/50198-94 《监控系统工程技术规范》
DL/T 698.31-2010 《第3.1部分：电能信息采集终端技术规范-通用要求》
DL/T 698.35-2010 《第3-5部分：电能信息采集终端技术规范-低压集中抄表终端特殊要求》
DL/T 698.41-2010 《第4-1部分：通信协议-主站与电能信息采集终端通信》
DL/T 698.42-2010 《第4-2部分：通讯协议-集中器下行通信协议》
DL/T/814-2013 《配电自动化系统功能规范》
3.2 系统架构设计

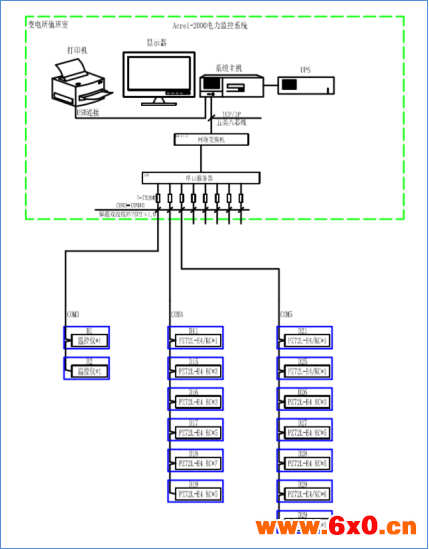

鉴于中外运上海冷链物流中心二期项目的建筑规模、性质，以及后续项目的可连带发展的性质，安科瑞电气股份有限公司系统部根据用户的几点需求以及在相同性质工程中的经验，对该建筑的智能配电系统的搭建做以下设计：中外运上海冷链物流中心二期项目所有监控点位现已安装智能电力仪表，且均采用标准的Modbus-RTU协议。将现场安装的智能仪表通过屏蔽双绞线以手拉手式相连，数据总线直接铺设至系统后台配置的协议转换隔离器，协议转换隔离器直接通过主机串口传输数据。系统拓扑图如下：
4 系统功能
上位机软件采用ACREL-2000电力监控系统，通过软件进行设备配置、数据库变量配置、界面设计等，完成了在上位机软件监控及电力监控的功能。
4.1 功能特点
ACREL-2000电力监控系统采用全中文界面，操作简单方便；运行稳定可靠的特点。点击相应快捷按钮即可进入相应的系统功能模块；系统具有一次系统图显示，模拟图显示和网络结构图显示；系统具有人机界面友好，显示数据直观，方便用户查阅。
4.2 软件功能：
4.2.1运行系统

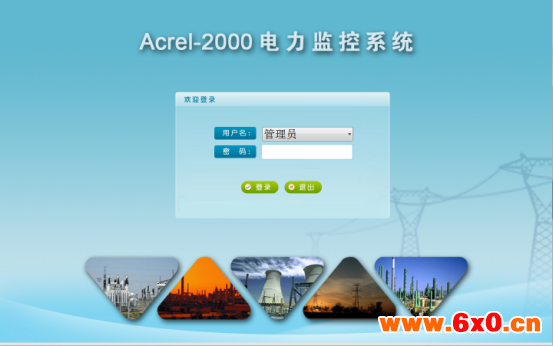

软件的界面可以根据项目的特点和客户的要求来设计。初始界面为“登录界面”，客户需通过用户名，输入相应密码，方能进入本系统。界面如图1所示。

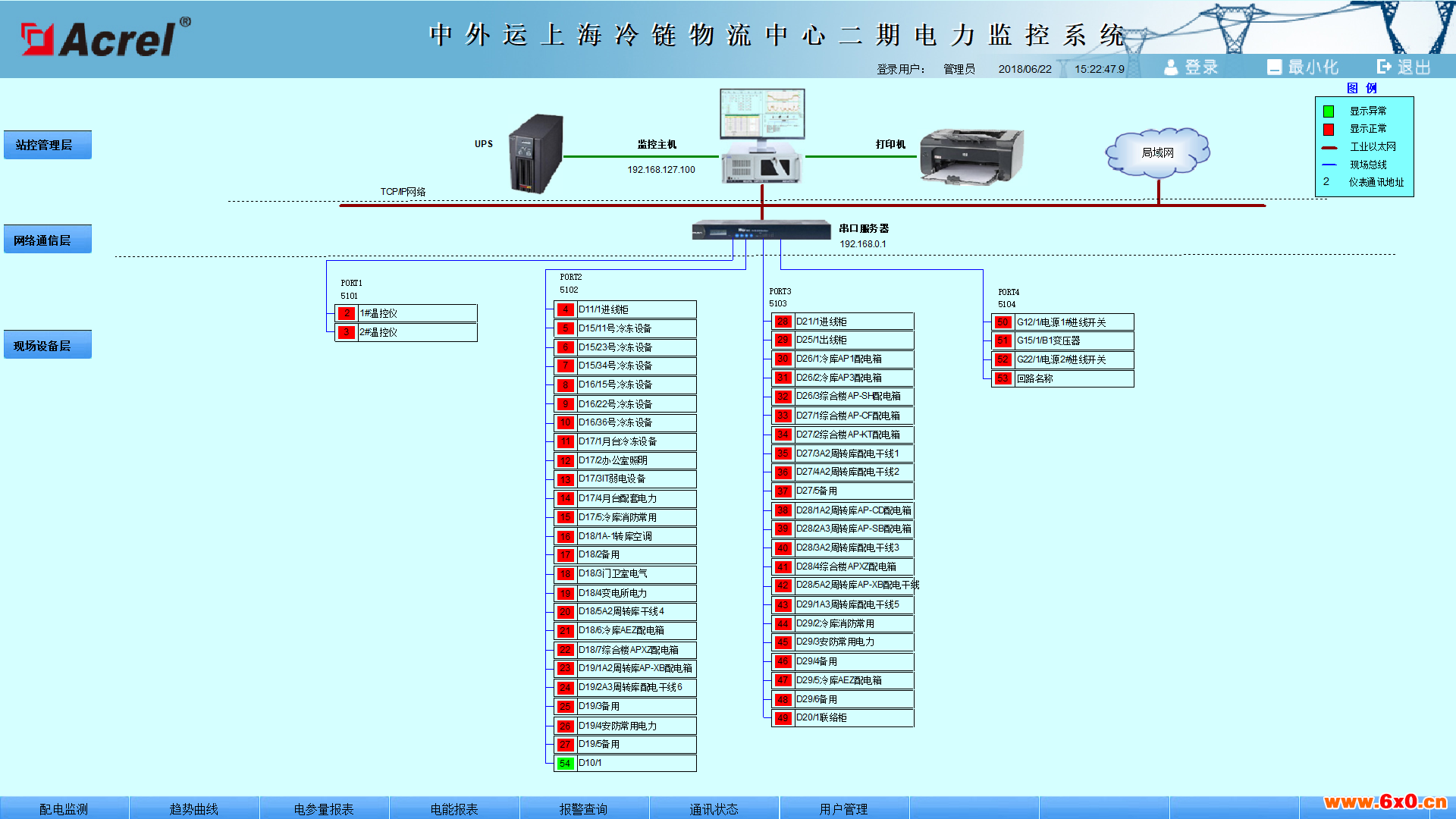

4.2.2通讯示意图
通讯示意图为拓扑图，显示系统与仪表的通讯是否正常。通过界面模块颜色的变化来反映整个系统各个监控点位的运行状态。界面如图2所示。

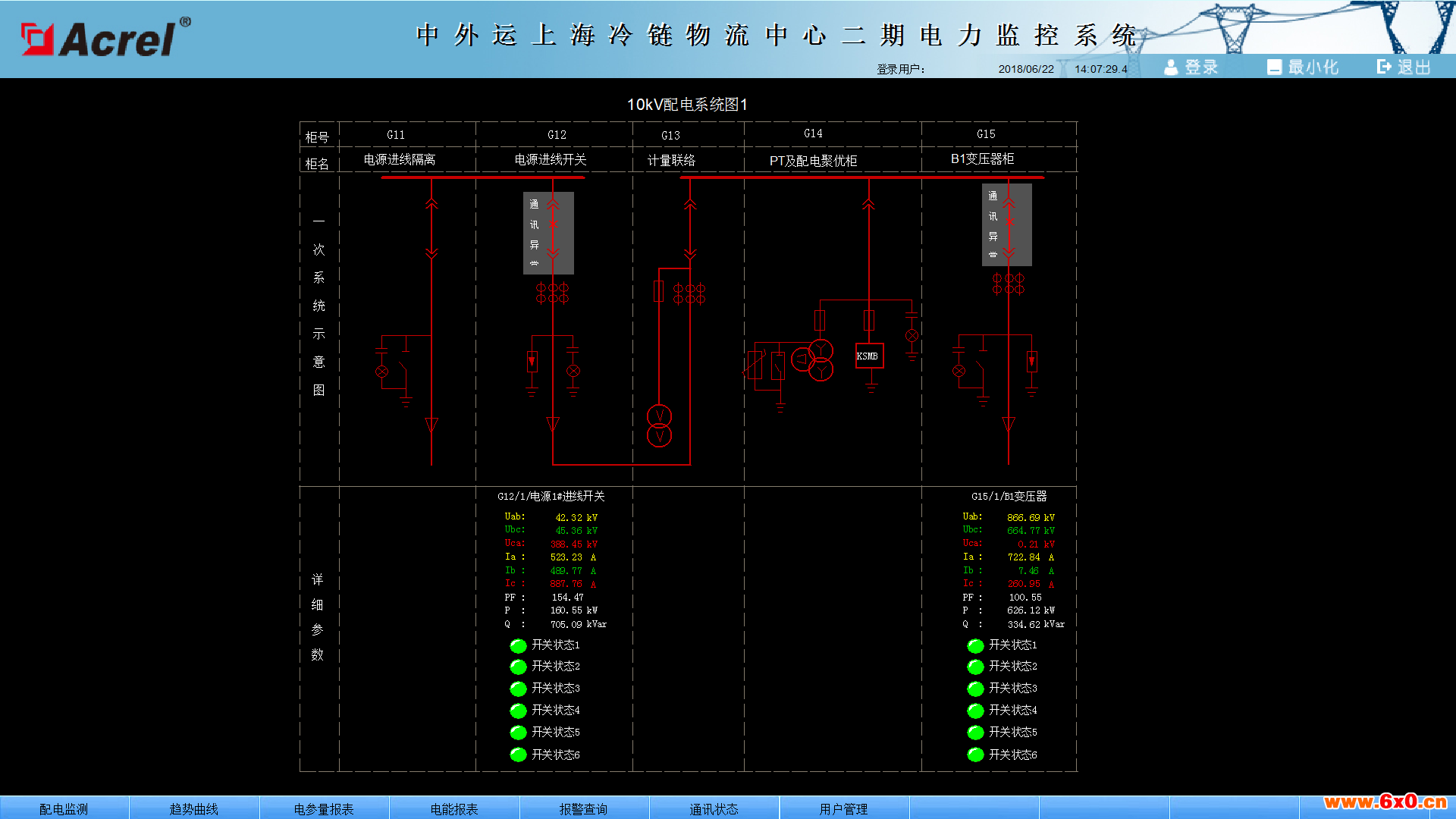

4.2.3 监测详图
监测详图反应了整个系统配电回路名称，相应的配电体系以及回路的主要电参量。通过实时数据的显示，直观反映本项目各个监测回路的运行数据，便于管理者实时了解系统运行状态。界面如图3所示。

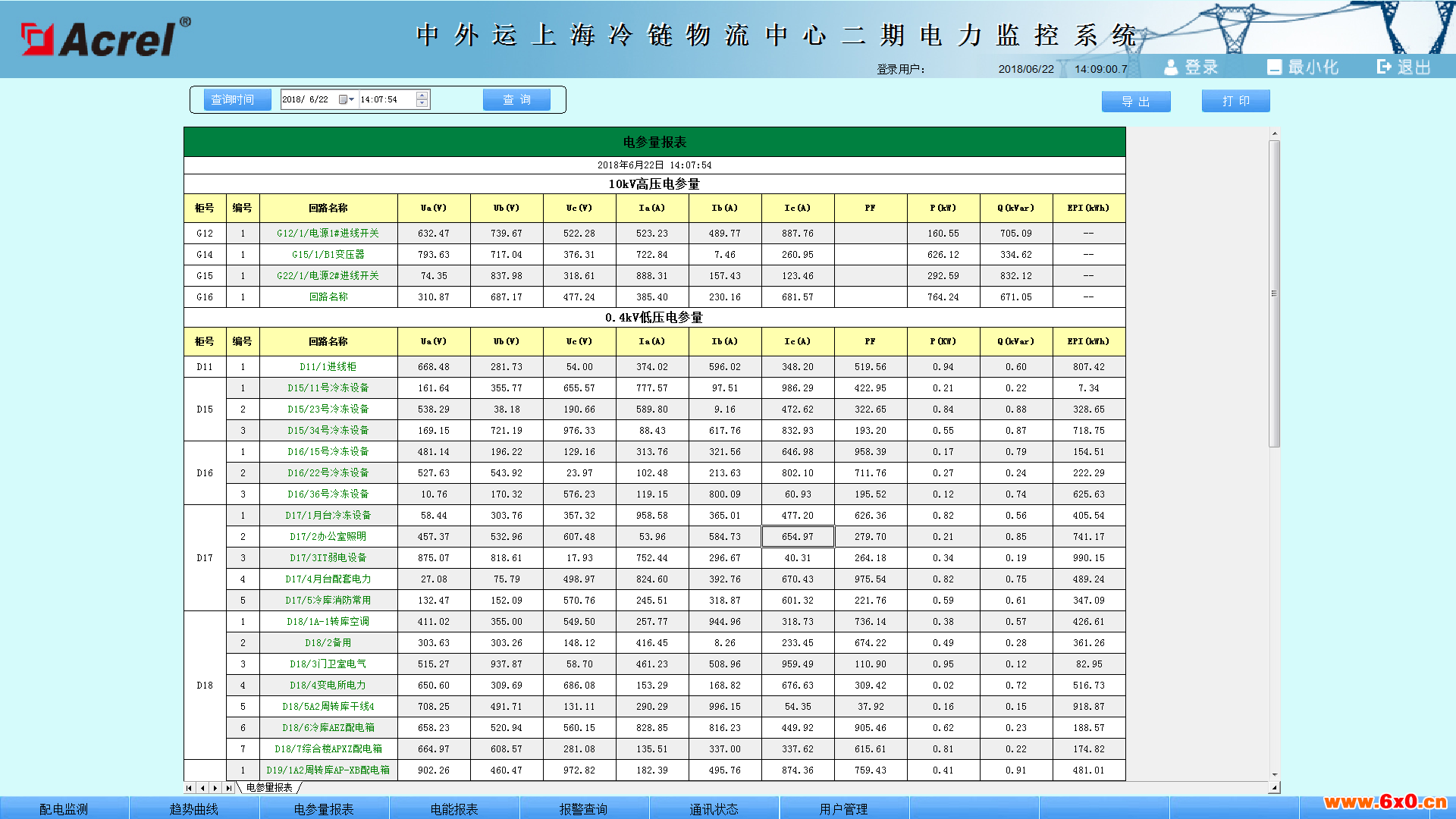

4.2.4 参数抄表
参数报表反映了本项目监测回路的在过去某时间点的运行数据，通过当前或者过去某时间点的实时参量数据反映回路状态。主要的数据包括：三相电压，三相电流，电能，有功功率，无功功率，功率补偿因数，频率。界面如图4所示

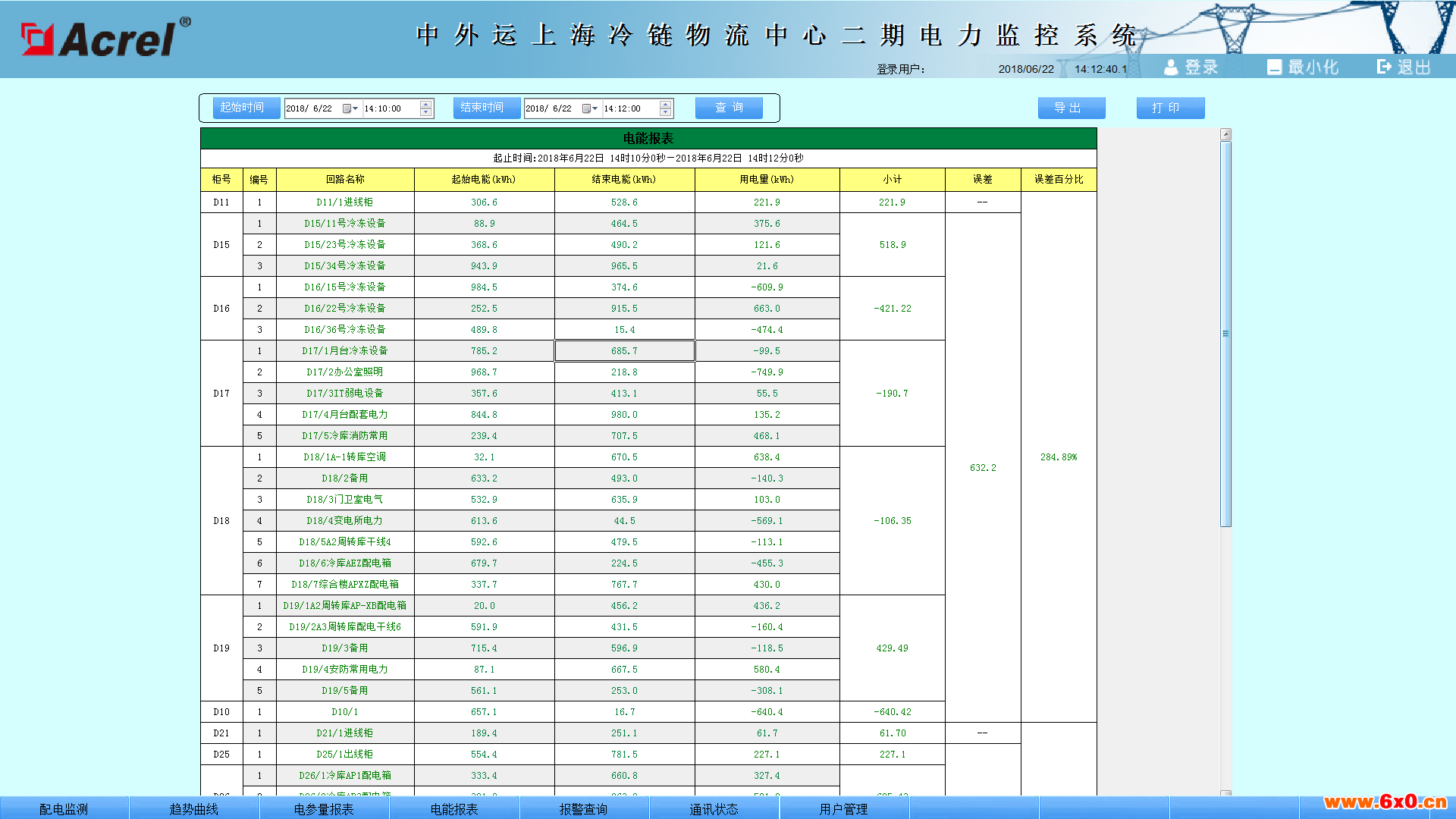

4.2.5 电能报表
电能报表是对用电量的管理以报表形式呈现，该报表可以实现系统运行期间的任意时间段内的月抄表，日抄表，小时抄表等功能，且可以Excel形式导出或打印。界面如图5所示。
5 结束语
中外运上海冷链物流中心二期电力监控系统实现用电数据的实时采集、存储、显示、导出。项目从配电系统的搭建，到后期调试，系统数据的核对，整个过程我方提供了相应阶段的技术支持。本系统在设计、安装、调试的同时，也是对建筑的配电架构的详细梳理，通过对用能情况的细致分类，明确建筑内配电体系的运作模式和状态。
在本项目中的实际实施过程中，我方还多次安排技术人员提供施工指导相关的技术支持，保证了项目的通讯线缆的铺设质量，规避了很多施工方面常见的错误，提高了项目质量。本项目中还为客户定制了温控仪，综保等第三方设备的监控界面。满足了客户相关的定制化需求，为客户提供了多样性的数据分析处理方式，以及导出方式，便于后期物业的相关管理，提高为客户服务的效率。
在商业建筑项目中，业主对于数据的稳定性，以及及时性都有相对较高的要求。针对商业建筑项目建议配置安科瑞品牌PZ系列嵌入式仪表，现场以及后台的统一性，一定程度上提高了系统的稳定性。在系统架构搭建以及后期系统软硬件服务上都有很大的优势。除此之外系统实现对采集数据的分析、处理，实时显示业主各配电回路的电能使用状况、负载越限具有弹出报警对话框及报警声音提示，并生成各种电能报表、分析曲线、图形等，便于电能的远程抄表以及分析、研究制定相应的用能服务计划。该系统运行安全、可靠、稳定，为配电系统终端用户实现各个配电回路的工作状态实时监测、重要电参量实时显示的功能，为后期管理者的配电系统维护提供了真实可靠的数据依据。
参考文献
[1].任致程 周中. 电力电测数字仪表原理与应用指南[M]. 北京. 中国电力出版社. 2007. 4
[2].周中.电力仪表在大型商业酒店电能分项计量中的应用[J].现代建筑电气 2010. 6
[3].韩月 ， 耿宝宏 ， 高强.智能变电站变电设备在线监测系统研究[J].东北电力技术 2011. 6
[4].侯雨辰 ， 田瑛.智能变电站设备在线监测系统[J].城市建设理论研究 2012. 10
