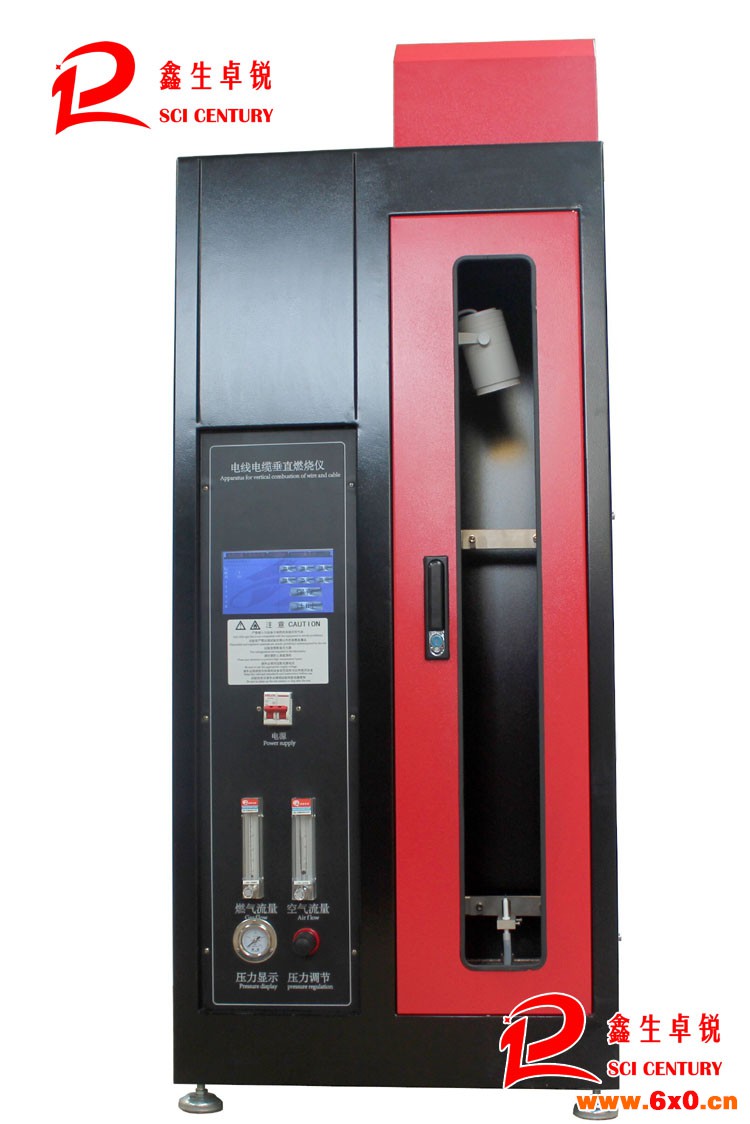

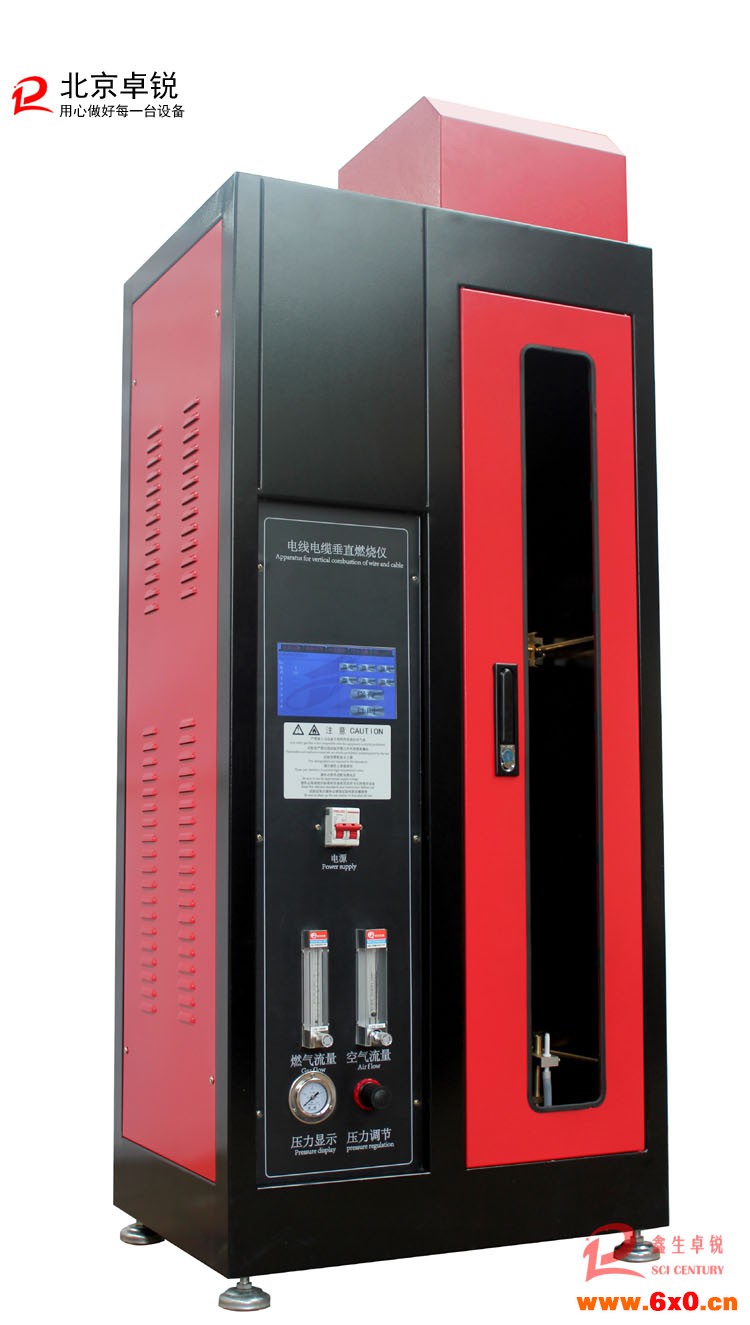

触摸屏单根电线电缆垂直燃烧仪(质检/检测单位款)
北京鑫生卓锐科技有限公司研发生产的此款设备单根电线电缆垂直燃烧仪适用于质检/检测单位以及电线电缆生产企业验收或资质审核。


一、使用范围
单根电线电缆垂直燃烧试验仪主要针对导体直径大于8mm(截面积大于0.5mm2)或小于8mm(截面积小于0.5mm2)的单根电线电缆的可燃性能进行评定。适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、电气连接件和辅件等电工电子产品及其组件部件的研究、生产和质检部门。该款采用了GB18380.12-2008附录B中关于空气混合结构部分的推荐的产品结构,细节上也完全满足质检单位验收需求。
二、产品功能特点
   单根电线电缆垂直燃烧试验是采用规定尺寸的本生灯(Bunsen burner)和特定燃气源(丙烷),按一定的火焰高度和一定的施焰角度对呈垂直状态的试品定时施燃,以试品点燃、燃烧的持续时间和燃烧长度等来评定其可燃性及着火危险性。
三、主要技术参数
1.七寸全彩可编程控制器触摸屏+PLC控制,实现控制/检测/计算/数据显示多功能
2.自动化程度高:自动记录试验时间,自动显试结果,自动计时,自动点火,施焰结束后本生灯自动退回,可选择是否关闭燃气
3.启动时可选择是否自动点火;启动、停止、燃气、计时、点火、保存、保存、照明、排风均通过触摸屏控制实现,指尖轻触即可完成试验
4.计时按钮配合PLC自动记录储存燃烧耗时间
5.试验时间系统自动记录,并生成试验结果
6.燃烧器:内径Φ9.5mm ± 0.5mm
7.试验倾角: 45° 式样横梁可前后移动,根据式样粗细调节与本生灯的位置;
8.火焰高度:20mm ± 2mm 到190mm±1mm可调
9.施焰时间: 0-999.9s±0.1s可调
10.燃烧气体: 95% 丙烷气( 一般情况可采用液化石油气代替 )
11.燃气:采用高纯度丙烷气或石油液化气(用户自备);
12.被试验电线电缆长度:600±25mm;
13.被试验电线电缆外径:导体直径大于0.8mm或截面积大于0.5mm2
14.本装置应安放在不通风且温度为(23±10)℃的环境中进行试
15.燃烧喷灯标准功率:1KW;
16.电源电压:220V/50Hz
17.燃气流量:0-1L/min
18.空气流量:1.5-15L/min
19. 箱体材料:钢板静电喷涂  (可指定不锈钢材质机箱)
20.设备外形尺寸:长60 cm 宽45cm  高156cm
四、另标准推荐两种火焰校准方式:
(1)火焰内焰50~60mm,外焰170~190 mm
(2)10g铜头从100℃升温到700℃时间为45±5S
如果用户采用第二种方式验证火焰,则需选配火焰校准装置。前期采购暂不考虑火焰校准方式,后期如有需要可再加配。


DJC-1型单根电线电缆垂直燃烧燃烧试验机符合标准:
GB/T18380.11-2008单根绝缘电线电缆火焰垂直蔓延试验装置
GB/T18380.12-2008单根绝缘电线电缆火焰垂直蔓延试验1kW预混合型火焰试验方法
GB/T18380.21-2008单根绝缘细电线电缆火焰垂直蔓延试验试验装置
GB/T18380.22 -2008单根绝缘细电线电缆火焰垂直蔓延试验 扩散型火焰试验方法
IEC60332-1-2004
GB/T5169.14-2007 电工电子产品着火危险试验 第14部分:试验火焰 1kW标称预混合型火焰 设备、确认试验方法和导则
GB/T19666-2005阻燃和耐火电线电缆通则
GB12972矿用橡套软电缆
GB13033额定电压750V及以下矿物绝缘电缆
MT818、MT386、ISO5656
摘自:北京鑫生卓锐科技有限公司技术服务部。
