Finder芬德电子式阶梯定时器介绍

上海（威斯特）仪表传感器有限公司

一，14系列–电子式阶梯定时器16A

产品特点
电子式阶梯定时器的功能范围
?17.5mm宽
?从30秒到20分钟的时间设定
?“过零”负载转换
?“关闭预先报警”-14.01型号
?适用于3或4线系统，采用自动识别（14.01
和14.71）或通过“按钮识别”（14.81）
?LED状态指示灯（14.01和14.71）
?无镉触点材料
?可与照明按钮配合使用
?“平口+十字”-平口与十字头螺丝刀可用于
调整功能选择器、定时微调器，以及分离35
mm导轨安装夹

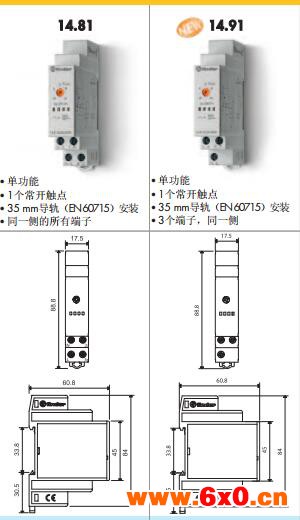

二，14系列–电子式阶梯定时器16A

产品特点14.8114.91

电子式阶梯定时器的功能范围
?17.5mm宽
?从30秒到20分钟的时间设定
?“过零”负载转换
?14.81和14.91型号：可与机械式型号和老型
号（弱发射）照明按钮共用的配线
?S适用于3或4线系统，采用自动识别（14.01
和14.71）或通过“按钮识别”（14.81）
?无镉触点材料
?可与照明按钮配合使用
?“平口+十字”-平口与十字头螺丝刀可用于
调整功能选择器、定时微调器，以及分离35
mm导轨安装夹
示例：14系列多功能继电器，单相开关1个常开（SPDT-NO）16A触点，电源额定值为230VAC。
标记签页，塑料质地，共72个标签，6x12mm060.72

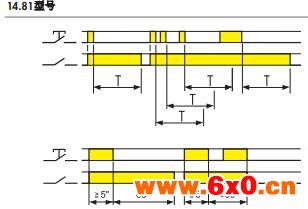

功能
阶梯继电器
个脉冲时，输出触点闭合，预设持续时间开始计时；计时期间的后续脉冲会通
过完全预设值延长计时时间。
定时继电器到时时，输出触点开启。

“阶梯式维持”功能
≥5秒的一个脉冲会闭合输出触点60分钟，此后触点会开启。维持或清除动作的
理想之选。通过另一个≥5秒的脉冲可中断60分钟计时，输出触点开启。

过零切换
1.较低的突入电流会保护灯并延长其寿命
2.较低的突入电流会减小触点熔接的可能性
3.关闭时的电流也较低，可减少触点上的压力和磨损
注
使用14.91型号，通过按钮即可直接开启灯
