定量给料机称重系统及解决方案
工作原理:
定量给料机主要由三部分组成:皮带输送机/称重装置/控制装置。
› 称重装置作为物料的承载器;
› 当物料通过称重装置上的称重传感器时,输出重量信号;
› 控制仪表接受重量信号与速度信号,通过计算得到称量值与设定置进行比较;
› 变频器根据称量值与设定置的比较结果,调节电机的转速;
› 通过电机转速,来调节给料的多少,达到定量给料的目的。

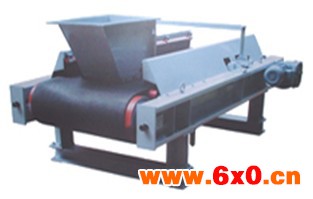

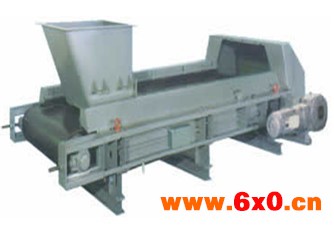

定量给料机
定量给料机是对散状物料进行连续称量给料的理想设备,是集输送、称重计量和定量控制为一体的高科技产品,是根据我国现有工艺工况改进后的新一代产品,它以技术先进、稳定可靠、性价比高、经久耐用而著称。能适应各种生产环境,对各种块、粒状物料(如石灰石、铁粉、粘土)和粉状物料(如粉煤灰、水泥)等进行连续给料和计量,为各工业现场的生产控制、管理提供准确的计量数据。
参数规格:
称量精度: <±1 %。
控制误差: <±1 %。
额定流量: 1—1500 t/h
皮带速度: 不大于0.4 m/s。
调速范圉: 1 :10 连续可调
工作电源: 仪表-220V AC 50Hz 秤体-380V AV 50Hz。
消耗功率: DEL型:<4.0KW DEM型:<10.0KW。
工作环境: 传感器:-30~70℃ 仪 表:0~45℃
相对湿度: 0~85%RH,无结露。
主要特点:
我公司设计生产的定量给料机,引进德国申克技术,结合我国实际的工艺水平和实际现场需要设计,以技术先进、稳定可靠、性价比高、经久耐用而著称。具有如下特点:
› 高分辨率称重传感器和高分度的数字式脉冲测速传感器,保证获得准确的称量值和速度值;
› 配有RS485上位机通讯接口,可根据需求提供扩展接口;
› 主、从滚筒采用自动调心轴承,安装调整十分方便;
› 皮带自动纠偏装置,避免因皮带跑偏而影响生产;
› 梨形刮板设计,既保护皮带,同时避免皮带粘料,影响称重;
› 设置张紧装置,确保皮带张力的恒定,避免皮带打滑及张力过大,影响精度。
