德国宝德伺服辅助隔膜阀0142工作原理及组成

德国宝德伺服辅助隔膜阀0142工作原理及组成

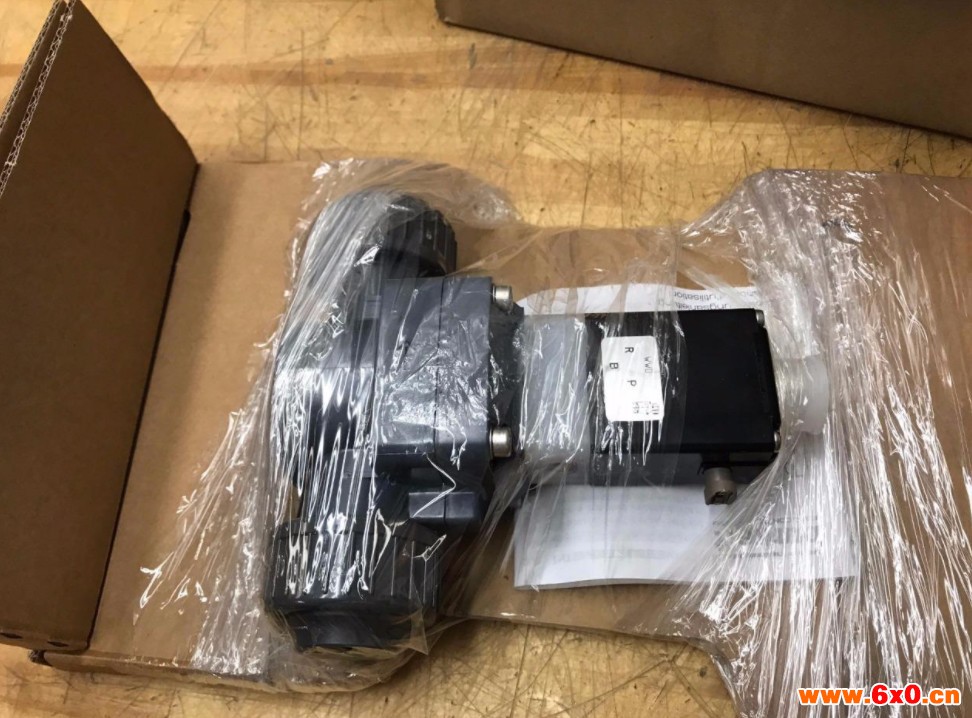

德国宝德伺服辅助隔膜阀，阀门需要小压差才能起作用。根据应用，可提供各种隔膜材料组合和操作方法。可提供PVC或PVDF外壳。通过在主阀座上旋转，可将3/2向导阀轻松地从NC转换为NO功能原理。先导阀位置反馈可以通过切换或NAMUR信号进行。电磁线圈采用耐化学腐蚀的环氧树脂模制而成。0142配有手动超控装置，用于调试和测试。为了降低能量需求，所有线圈都可以通过电子功率降低来提供。结合符合DIN EN 17301-803 A型的插头，阀门满足防护等级IP65和NEMA 4X。

德国宝德隔膜阀是用隔膜作启闭件封闭流道、截断流体、并将阀体内腔和阀盖内腔隔开的截止阀。隔膜常用橡胶、塑料等弹性、耐腐蚀、非渗透性材料制成。 阀体多用塑料、玻璃钢、陶瓷或金属衬胶材料制成。 结构简单、密封和防腐性能较好，流体阻力小。用于 低压、低温、腐蚀性较强和含悬浮物质的介质。按结构形式分有屋脊式、截止式、闸板式等。按驱动方式分有手动、气动、电动。

德国宝德隔膜阀用耐腐蚀衬里的阀体和耐腐蚀隔膜代替阀芯组件，利用隔膜的移动起调节作用。隔膜阀的阀体材料采用铸铁、铸钢，或铸造不锈钢，并衬以各种耐腐蚀或耐磨材料、隔膜材料橡胶及聚四氟乙烯。衬里的隔膜耐腐蚀性能强，适用于强酸、强碱等强腐蚀性介质的调节。

德国宝德隔膜阀的结构简单、流体阻力小、流通能力较同规格的其他类型阀大；无泄漏，能用于高粘度及有悬浮颗粒介质的调节。隔膜把介质与阀杆上腔隔离，所以没有填料介质也不会外漏。但是，由于隔膜和衬里材料的限制，耐压性、耐温性较差，一般只适用于1.6MPa公称压力和150℃以下。

德国宝德隔膜阀的流量特性接近快开特性，在60%行程前近似为线性,60%后的流量变化不大。气动形式的隔膜阀尚可附装反馈信号、限位器及定位器等装置，以适应自控、程控或调节流量的需要。气动隔膜阀的反馈信号采用无触点传感技术。该产品采用薄膜式推进气缸，替代活塞气缸，排除了活塞环易损坏，造成泄漏而导致无法推动阀门启闭的弊端。当气源发生故障时，尚可操作手轮使阀门启闭。
