极限氧指数测定仪的使用方法介绍

来源:网络  作者:网络转载   2019-10-10 阅读:820

       极限氧指数测定仪适用于测定在规定的试验条件下,在氧气和氮气混合气体中刚好维持试样燃烧所需的低氧气浓度。用于评定均质固体材料、层压材料、泡沫材料、软片和薄膜等在规定条件下的燃烧性能。

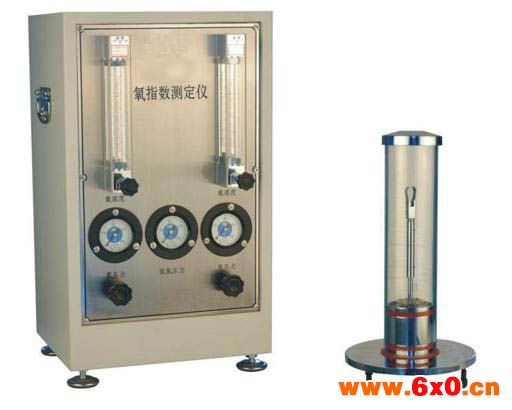

极限氧指数测定仪--上海长肯试验设备有限公司



  一、氧指数分析仪技术参数



  1、O2测量范围:0-100%。

  2、O2分辨率:0.1%。

  3、O2测量精度:±0.4%。

  4、响应时间:5、数显精度:0.1%±1个字。

  6、输出漂移:<5%。

  7、秒表精度:0.5s。

  8、外形尺寸约:360mm×250mm×530mm。

  9、保修期:发货后12个月。

  10、仪器的工作条件

  11、环境温度:-10℃-40℃。

  12、相对湿度:  ≤85%。

  13、使用气体:GB3863工业用气态氧;GB3864工业用气态氮;两瓶气体均要调压器(用户自配)。

  14、输入压力:(0.25-0.4) Mpa。

  15、工作压力:O.lMpa。



 二、氧指数分析仪特点

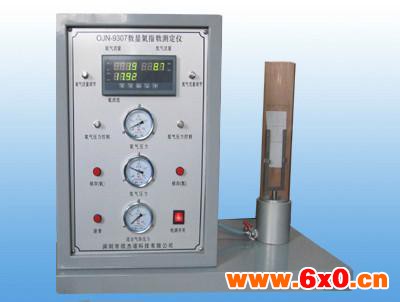

极限氧指数测定仪--上海长肯试验设备有限公司



  本机采用电机及调速系统一体化结构驱动减速机,经减速后带动丝杠进行加载。电气部分包括试验力测量系统和变形测量系统。并具有过载保护、位移控制等功能。设计简单,使用方便,性能稳定安全。



  三、氧指数分析仪试验方法



极限氧指数测定仪--上海长肯试验设备有限公司



  1、检查气路,确定各部分连接无误,无漏气现象。

  2、确定实验开始时的氧浓度:根据经验或试样在空气中点燃的情况,估计开始实验时的氧浓度。如试样在空气中迅速燃烧,则开始实验时的氧浓度为18%左右;如在空气中缓慢燃烧或时断时续,则为21%左右;在空气中离开点火源即马上熄灭,则至少为25%。根据经验,确定该地板革氧指数测定实验初始氧浓度为26%。氧浓度确定后,在混合气体的总流量为10l/min的条件下,便可确定氧气、氮气的流量。例如,若氧浓度为26%,则氧气、氮气的流量分别为2.5l/min和7.5l/min。

  3、安装试样:将试样夹在夹具上,垂直地安装在燃烧筒的中心位置上(注意要划50mm标线),保证试样顶端低于燃烧筒顶端至少100mm,罩上燃烧筒(注意燃烧筒要轻拿轻放)。

  4、通气并调节流量:开启氧、氮气钢瓶阀门,调节减压阀压力为0.2~0.3MPa(由教员完成),然后开启氮气和氧气管道阀门(在仪器后面标注有红线的管路为氧气,另一路则为氮气,应注意:先开氮气,后开氧气,且阀门不宜开得过大),然后调节稳压阀,仪器压力表指示压力为0.1±0.01MPa,并保持该压力(禁止使用过高气压)。调节流量调节阀,通过转子流量计读取数据(应读取浮子上沿所对应的刻度),得到稳定流速的氧、氮气流。应注意:在调节氧气、氮气浓度后,必须用调节好流量的氧氮混合气流冲洗燃烧筒至少30s(排出燃烧筒内的空气)。

  5、点燃试样:用点火器从试样的顶部中间点燃,勿使火焰碰到试样的棱边和侧表面。在确认试样顶端全部着火后,立即移去点火器,开始计时或观察试样烧掉的长度。点燃试样时,火焰作用的时间长为30s,若在30s内不能点燃,则应增大氧浓度,继续点燃,直至30s内点燃为止。

  6、确定临界氧浓度的大致范围:点燃试样后,立即开始记时,观察试样的燃烧长度及燃烧行为。若燃烧终止,但在1s内又自发再燃,则继续观察和记时。如果试样的燃烧时间超过3min,或燃烧长度超过50mm(满足其中之一),说明氧的浓度太高,必须降低,此时记录实验现象记“×”,如试样燃烧在3min和50mm之前熄灭,说明氧的浓度太低,需提高氧浓度,此时记录实验现象记“Ο”。如此在氧的体积百分浓度的整数位上寻找这样相邻的四个点,要求这四个点处的燃烧现象为“ΟΟ××”。例如若氧浓度为26%时,烧过50mm的刻度线,则氧过量,记为“×”,下一步调低氧浓度,在25%做第二次,判断是否为氧过量,直到找到相邻的四个点为氧不足、氧不足、氧过量、氧过量,此范围即为所确定的临界氧浓度的大致范围。

  7、在上述测试范围内,缩小步长,从低到高,氧浓度每升高0.4%重复一次以上测试,观察现象,并记录。

  8、根据上述测试结果确定氧指数OI。



       了解更多极限氧指数测定仪相关资讯请微信关注“CK共享实验室”。
