力士乐HM20系列压力传感器的故障案例分析

来源:网络  作者:网络转载   2019-10-10 阅读:894

力士乐HM20系列压力传感器的安装注意事项与电气接线,本篇将继续分享相关案例,通过案例的说明和分析,让大家更进一步了解力士乐HM20压力传感器的使用方法,从而在实际应用中配合设备更稳定地工作, 压力传感器在电液系统中是非常关键的一环,无论是监测设备状态,还是搭建压力闭环,压力传感器都必不可少。一旦压力传感器出现故障和误差,对于设备运行和生产都会造成问题。因此,我们需要稳定且易于使用的压力传感器。
1、 案例分析:在用户的大型挤压机设备上,出现了主缸与侧缸主油路上多个压力传感器的连续损坏失灵的现象。用户已更换了包括HM20(0-400bar)以内的多个品牌的压力传感器,在使用一段时间后都会失灵。

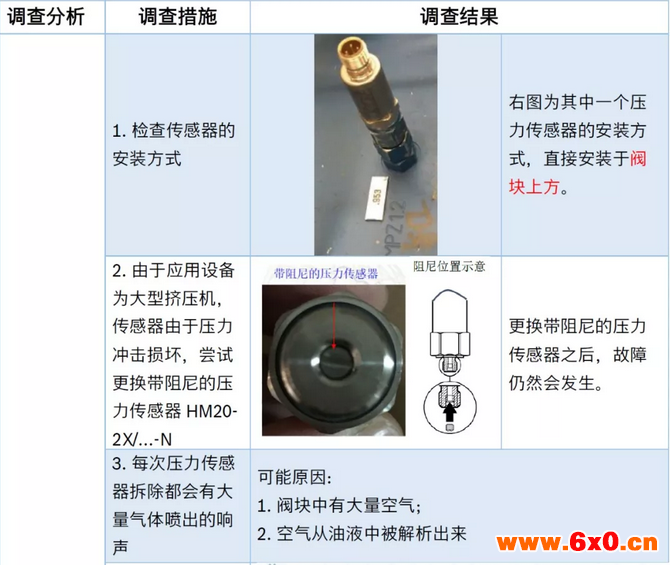

 2、 调查分析:

3、故障原因分析:
1,应用设备为大型挤压机,根据挤压机的特点,油缸缸径很大,在突然停止瞬间阀门关闭,而由于油液的惯性产生的“水击”现象会产生很大的压力冲击和空穴现象,而HM20为正压传感器,正压传感器是不能承受负的压力,因此造成传感器的陆续损坏。压力传感器安装于阀块正上方,使传感器直接接受了油液的冲击振荡。
2,传感器拆除时有大量气体喷出,也证明了系统产生了负压从而使空气从油液里解析出来了。
3,损坏的传感器均在主油路上,挤压机使用力士乐SYDFEn电子伺服泵作为动力源,泵的摆角可以为负,因此也会瞬间产生负压,同理,也是,造成正压传感器损坏的原因之一。而控制泵为恒压控制泵,泵的摆角不可能为负,因此控制泵的压力传感器也就不会因此而损坏了。
4、解决方案:在传感器之前加装测压接头以及测压软管,测压软管能一定程度上对压力冲击进行缓冲,消除系统到传感器的负压。
