FESTO减压阀-分气块MS-FRM系列配套产品连接方式

FESTO减压阀-分气块MS-FRM系列配套产品连接方式

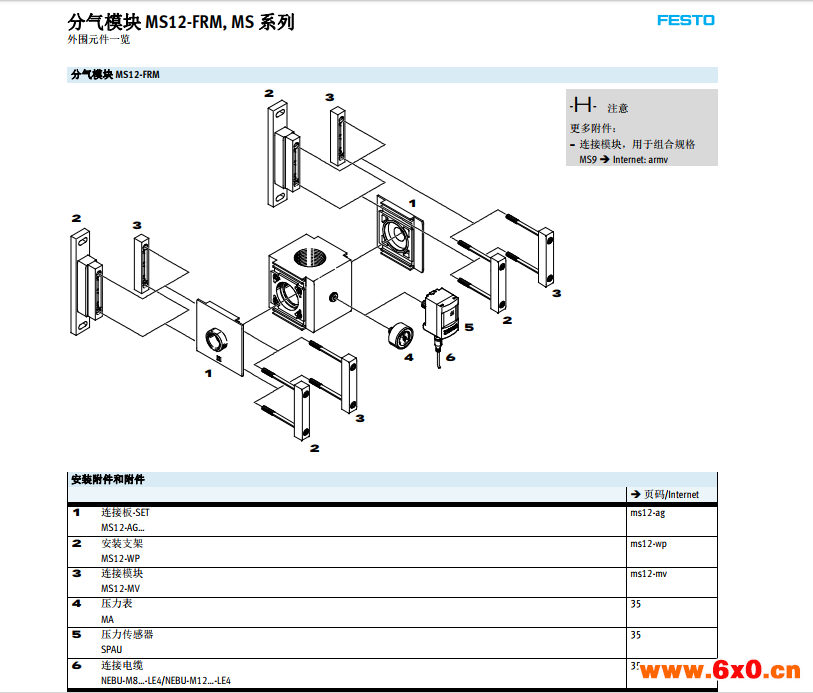

德国FESTO费斯托分支模块/分气块 MS-FRM, MS 系列
附件
订货数据 – 直角式插座 PEV 技术参数 è Internet: pev-1/4
说明 工作电压范围 电接口 开关状态显示 订货号 型号
用于PEV-?-…-OD 15 …. 30 V DC 4针 黄色 LED 164274 PEV-?-WD-LED-24
≤ 230 V AC
≤ 180 V DC
4针 黄色 LED 164275 PEV-?-WD-LED-230
订货数据 – 插座 MSSD 技术参数 è Internet: mssd-c-4p
说明 工作电压范围 电接口 安装方式:
电缆连接
订货号 型号
用于PEV-?-…-OD ≤ 250 V AC/DC 3针 夹紧螺丝 171157 MSSD-C-4P
订货数据 – 双变径接头 ESK
说明 气接口 订货号 型号
用于改装压力开关 PEV
连接分支模块MS-FRM
R? R? 151521 ESK-?-?
R? 534153 ESK-?-?
FESTO减压阀-分气块MS-FRM系列配套产品连接方式
德国FESTO费斯托分支模块/分气块 MS-FRM, MS 系列
附件
订货数据 – 压力表 MA
公称通径 气接口 显示范围 订货号 型号
[bar] [psi]
压力表 MA, EN 837-1 技术参数 è Internet: ma
40 R? 0 … 16 0 … 232 187080 MA-40-16-R?-EN
G? 0 … 16 0 … 232 183901 MA-40-16-G?-EN
压力表 MA, EN 837-1，带红-绿量程 技术参数 è Internet: ma
40 Rx 0 … 16 – 525726 MA-40-16-Rx-E-RG
50 R? 0 … 16 – 525729 MA-50-16-R?-E-RG
订货数据 – 压力传感器 SPAU 技术参数 è Internet: spau
气接口 开关输出 显示方式 电接口 订货号 型号
压力传感器 SPAU用于直接安装在气源处理装置上，带压力表接口（供货范围内包括用于气接口的连接件），压力测量范围 0 … 10 bar，相对
压力测量
外螺纹 Rx 2x PNP
或2x NPN,
可切换
发光 LCD M8x1, 4针 8001203 SPAU-P10R-T-R18M-L-PNLK-PNVBA-M8D
M12x1, 4针 8001206 SPAU-P10R-T-R18M-L-PNLK-PNVBA-M12D
外螺纹 R? M8x1, 4针 8001209 SPAU-P10R-T-R14M-L-PNLK-PNVBA-M8D
M12x1, 4针 8001208 SPAU-P10R-T-R14M-L-PNLK-PNVBA-M12D
订货数据 – 连接电缆 NEBU-M8 技术参数 è Internet: nebu
电接口 芯数 电缆长度
[m]
订货号 型号
M8x1, 直列式插座 3 2.5 q541333 NEBU-M8G3-K-2.5-LE3
5 q541334 NEBU-M8G3-K-5-LE3
4 2.5 541342 NEBU-M8G4-K-2.5-LE4
5 541343 NEBU-M8G4-K-5-LE4
M8x1, 直角式插座 3 2.5 q541338 NEBU-M8W3-K-2.5-LE3
5 q541341 NEBU-M8W3-K-5-LE3
4 2.5 541344 NEBU-M8W4-K-2.5-LE4
5 541345 NEBU-M8W4-K-5-LE4
订货数据 – 连接电缆 NEBU-M12 技术参数 è Internet: nebu
电接口 芯数 电缆长度
[m]
订货号 型号
M12x1, 直列式插座 3 2.5 q541363 NEBU-M12G5-K-2.5-LE3
5 q541364 NEBU-M12G5-K-5-LE3
4 2.5 q550326 NEBU-M12G5-K-2.5-LE4
5 q541328 NEBU-M12G5-K-5-LE4
M12x1, 直角式插座 3 2.5 541367 NEBU-M12W5-K-2.5-LE3
5 541370 NEBU-M12W5-K-5-LE3
4 2.5 550325 NEBU-M12W5-K-2.5-LE4
5 541329 NEBU-M12W5-K-5-LE4
