LG系列孔板流量计性能特点介绍

             LG系列孔板流量计性能特点介绍

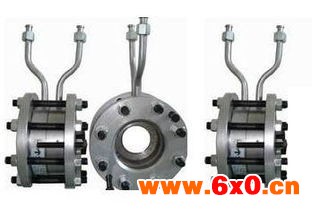

LS-LG系列煤焦油流量计（以下简称孔板流量计）是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。孔板流量计节流装置包括环室孔板，喷嘴等。孔板流量计节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。

孔板流量计特点：
1、线性度高、重复性好
    平衡流量传感器具有对称多孔结构特点，能对流场进行平衡，降低了涡流、振动和信号噪声，流场稳定性大大提高，使线性度比孔板提升了5～10倍，重复性提高了54％，为0.15％，从其综合性能来看，多孔孔板属于流量计行列。
2、直管段要求低
    平衡流量传感器由于流场稳定，且压力恢复比孔板快两倍，大大所短了对直管段的要求，其前后直管段一般为前3D后1D，小可以小于0.5D，从而省去大量直管段，尤其是特殊昂贵材料的管道。
3、减少压力损失
    多孔对称的平衡设计，减少了紊流剪切力和涡流的形成，降低了动能的损失，在同样的测量工况下，与孔板相比减少了2.5倍的压力损失，从而节省了相当大的运行能量成本，是一种节能型仪表。
4、耐脏污不易堵
    多孔对称的平衡设计，减少了紊流剪切力和涡流的形成，从而大大降低了滞留死区的形成，保证脏污介质顺利通过多个孔，减小了流体孔被堵塞的机会。
5、可直接替换孔板
    平衡流量传感器与孔板具有相同的使用方法和外形，因此可以直接进行替换，不需要任何配管的变化和相关仪表的更改，很适合全厂能源计量改造中将孔板改为多孔孔板。
6、流量测量范围宽
    根据试验结果，我们了解到：多孔孔板的性能，使其流速可以从小到音速；其小雷诺数可低于200，大雷诺数大于10 7；β值可选0.25～0.90。
7、长期稳定性好
    由于其紊流剪切力的明显减小，大幅度降低了介质与节流件直接的摩擦，其β值长期保持不变，整个仪表无可动部件，因此可以长期保持稳定性。
8、可测高温高压介质
    与孔板等节流装置一样，工作温度压力取决于管道和法兰的材质和等级，工作温度可达850℃，工作压力可达42MPa。
9、可测复杂工况介质
    由于其特殊的结构设计，使其具有特殊的性能，它可以进行气液两相、泥浆，甚至固体颗粒测量。平衡流量可以测双向流。

智能节流装置（孔板流量计）是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该孔板流量计采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。
