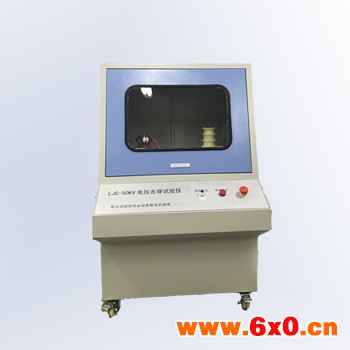

电压击穿测试仪操作步骤说明及安全事项

电压击穿测试仪操作步骤说明及安全事项

试验前准备：

1.连接电源线、数据线、接地线

2.检查电源线、数据线、接地线是否连接好

3.连接好之后，打开电源总开关预热15分钟

4.打开计算机windows系统，双击电压击穿试验仪软件的快捷图标，进入试验操作界面。

交直流试验切换：
1、本仪器高压输出为交流电压。直流的获得方式为在原回路中串入高压硅堆，使测试回路为脉动的直流电压。实现的过程为，硅堆已经在高压变压器的高压绝缘塔中，平时用一个短路杆把高压硅堆短接。需要直流试验时，取出短路杆，使高压硅堆接入测试电路中，这时回路的电压为脉动的直流电压。
2、试验的交直流电压切换，主要取决于高压绝缘塔中的短路杆是否取出。当取出短路杆时，高压均压球上的电压为直流电压，插入短路杆时，高压均压球上的电压为交流电压。

3、前面板直流交流选择按钮。该按钮的状态不能改变设备输出的电压性质。按下该按钮，设备仅仅是把直流报警电路接入。指示用户，当打开箱门时，您需要对高压均压球放电。按面板上的放电装置，使放电杆的端部接触高压均压球。建议用户每次放电铜球接触高压均压球时间大于五秒。

4、在直流试验时，计算机也要选择直流状态，否则测的结果是不正确的。简单的说，交流电压与直流电压有倍的关系。

电压击穿试验仪安全事项

本试验仪器是高压输出设备，安装搬动使用应特别注意人身与设备的安全。请注意以下事项：

1 设备务必接16A单相220V交流电插座。

2 设备两个接地端子之一务必通过专用地线导线接配电箱的地线。

3使用前，设备两个接地端子之一务必接放电棒。

4 试验中，观察检测电流如果长时间维持在20-30mA,应立即停止试验，以免负载过大烧毁保险管。

5 一次试验完毕，务必先断掉电源，再用放电棒放掉高压输出端的剩余电荷。

6 如遇紧急情况，应立即按压“急停”按钮断电。

7 长时间不用，断开所有电源线。

8 搬运时不能倾斜角过大，以免变压器油流出。

9 换试样前，确保已经用放电棒放过电，且电源处于断开状态。

10 测试过程如遇试样着火，务必先断电源，后灭火。
