北京中航WDW-50KN型微机控制材料试验机操作手册

北京中航WDW-50KN型 微机控制材料试验机 操作手册

目  录

一、 主要用途与适用范围 4

二、 工作条件 4

三、技术指标 4

1.测力： 4

2.位移(正交输出光电编码器)： 5

3.速度控制(对电子试验机)： 5

4.计算机低配置要求： 5

四、 试验操作方法 5

Ⅰ.基本参数 6

Ⅱ、结果参数 8

五、重要界面介绍 13

单图界面 13

多图界面 14

控制界面 14

分析界面 15

试验快捷信息界面 15

一、主要用途与适用范围

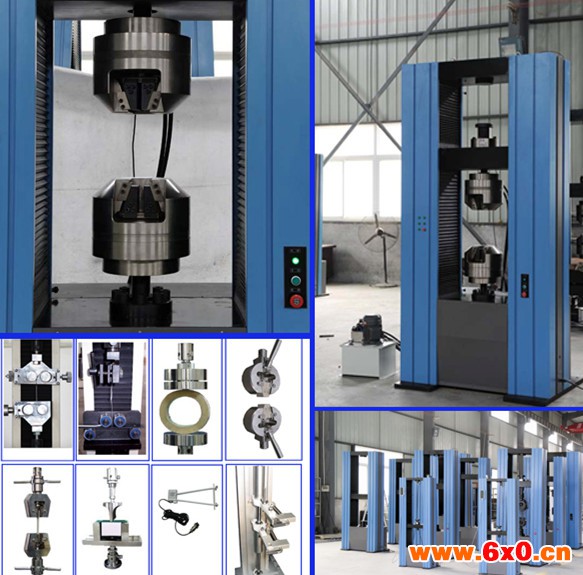

     WDW-50KN型 微机控制材料试验机 主要用于橡胶、塑料、电线、汽车线束端子等，进行拉伸、撕裂、剥离等力学性能测试分析，可根据GB、ISO、JIS、ASTM、DIN等标准，配备大变形引伸计，可自动求出抗拉强度、撕裂强度、断裂伸长率、定伸长应力等参数，并可以打印出相应的性能指标、曲线。

     WDW-50KN型 微机控制材料试验机 广泛用于金属、非金属材料的拉、压、弯剪等力学性能试验。配以种类繁多的附具，还可用于型材和构件的力学性能试验。在试样变形大，试验速度快的绳、带、丝、橡胶、塑料等材料试验领域，同样具有非常广泛的应用前景。适用于质量监督、教学科研、航空航天、钢铁冶金、汽车、建工建材等试验领域。

二、工作条件

●  室温10℃―35℃。

●  湿度20%-80%。

●  周围无振动，无腐蚀性介质，无强磁场干扰。

●  电源电压波动不超过额定电压的10%。

●  在稳固的基础上水平安装，水平度不应大于0.2/1000。

三、技术指标

1.测力：

● 分辨率 1/10000

● 精度 0.5级

● 范围 5T

● 传感器灵敏度 1--40mV/V

● 激励电压 6VDC

2.位移(正交输出光电编码器)：

● 分辨率 由机械系统和光电编码器决定，高达 10nm

● 精度 4象限采集，仪表系统无误差，分辨率提高4倍.

● 传感器类型 AB相正交输出光电编码器

采集速率： 60次/s

3.速度控制(对电子试验机)：

● 脉冲控制方式 适用于带脉冲输入的伺服控制器和步进电机控制器 精度 0.1%

● 电压控制方式  适用于交流变频控制器：精度 1%（高可达0.5%以内）

4.计算机低配置要求：

● CPU 3.0 GHz

● 内存 512 MB

● 硬盘 100 GB

● 显示器 1024*768 分辨率 16位真彩的15吋彩色显示器

● CD-ROM/DVD-ROM      键盘、鼠标

● 彩色喷墨打印机/激光打印机

● WINDOWS Me / 98 / 2000//XP/Vista 操作系统

● 主板PCI接口 32位宽PCI插槽2个

● 以上未列部件按标准配置

四、试验操作方法

Ⅰ.基本参数

方法：【添加方案】

1.鼠标移至【试验方案 选择/编辑】框，并输入新试验方案的名称；

2.在【标准代码】中关联方案依附的标准信息；

3.在【方向设定】中设定试验的方向，该方向对【硬件参数】中的双空间信息起作用；

4.在【试验材料形状】中设定方案试验的材料形状；

5.在【变形计算选择】中设定方案的变形计算数据源，该信息直接影响【自动结果计算】中采用的X轴的坐标源；在没有变形设备的试验下应该设定为“位移”；

6.在【过滤点数】中设定过滤点的个数，该过滤点从曲线的个采样点开始，过滤点的数据不参与【自动结果计算】；

7.【变形切换】――在试验运行过程中根据用户的设定，采取分阶段的变形采值策略。试验若没有选择变形传感器，则不应该设置；

8.【自动判断断裂】――在试验运行过程中根据用户的设定，自动分析试样是否断裂，一经判断为断裂，则试验停止；

9. 【控制器】

i.  【运行方向】为试验运行时横梁移动的方向

ii  【力值示值】为主界面中力传感器显示的正负选择

iii 【位移示值】为主界面中位移显示 的正负方向选择

iv. 【变形示值】为主界面中变形显示的正负选择

v  【扩展示值】为主界面中扩展设备显示的正负选择

10.【试验控制】

i. 【定时间】――试验运行到指定的时间则停止试验；

ii 【定负荷】――试验运行到指定的负荷则停止试验；

iii【定变形】――试验运行到指定的变形则停止试验；

iv.【定位移】――试验运行到指定的位移则停止试验；

v  【预加载】――试验运行到指定的负荷后才开始记录采样值；

vi.【自动返回】――试验运行结束自动恢复到初始的受力零点；

【修改方案】

1.在【试验方案 选择/编辑】框中选择欲修改的方案；

2.根据需要对方案步骤1的基本信息进行修改，具体功能说明如上。

（建议：不要随便更换方案依附的标准，否则方案的所有用户参数和结果参数信息都将丢失）

11.速度设置

作用：设定试验采用的控制方式和速度。

方法：

【控制方式】为【位移方式】，只需设置【试验速度】；

Ⅱ、结果参数

作用：设定自动结果计算的项目

方法：

1.在【结果参数】中选择参数名称；

2.在单位中为参数选择对应的单位；

3.【结果判定】允许对计算后的结果作自动判断，若结果值小于下限值或大于上限制，则结果显示为不合格；

4.点击【添加】则参数的信息将在列表中实时显示；

5.添加参数完毕后点击【保存】即可。

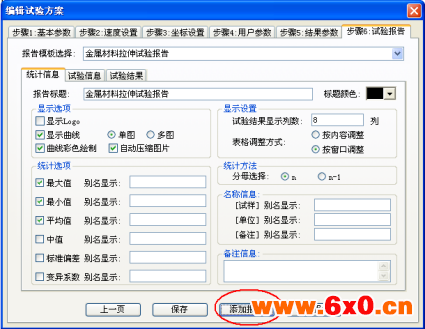

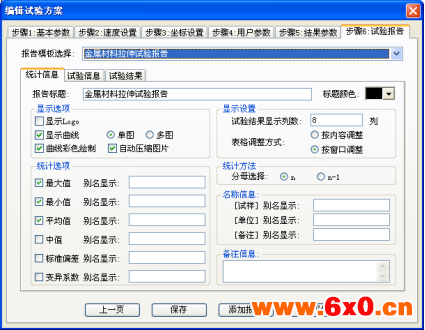

6.步骤6：试验报告

方法：1.  点击【添加报告】，根据向导完成新模板的创建

2.  在【报告模板选择】中选择相应的模板，分别设置【统计信息】、【显示选项】、【显示设置】、标题颜色等参数选项。

3.  分别点击【保存】保存各个页面的参数信息；

说明：【报告统计信息】

1. 【自动压缩图片】――系统会根据报告的页面自动压缩图片以适应页面大小；

【报表细节规格设置】――若选择【按内容调整】，则表格大小与数据的大小相适应，若为【按窗口调整】，则表格按数据个数平分页面宽度。

在【关键字段】中可以选择要添加的试验信息，选择好后点击【添加】即可。

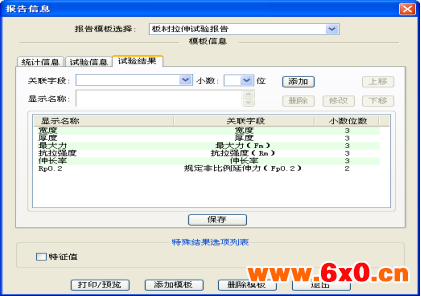

在【关键字段】中可以选择要添加的试验结果，【小数】是对选择的试验结果小数点后的估算位数设置，选择好后点击【添加】即可

五、重要界面介绍

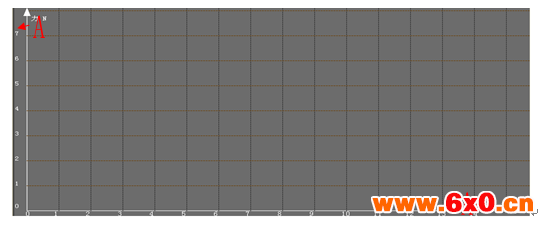

单图界面

说明：

可在A区域点击鼠标右键来改变曲线的X、Y轴坐标；对于单条曲线的情况，可以在A区域以外的区域点击鼠标右键，设置曲线的手动曲线信息（在 遍历状态下有效）。

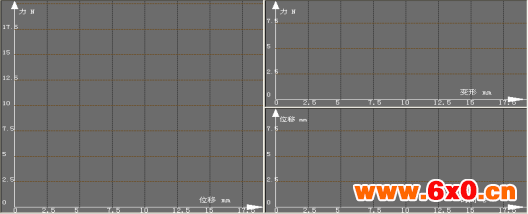

多图界面

说明：

 该界面的所有区域的X、Y轴坐标无法实时改变，只能在方案中的【步骤3：坐标设置】重新设置第二、三、四界面的坐标信息。

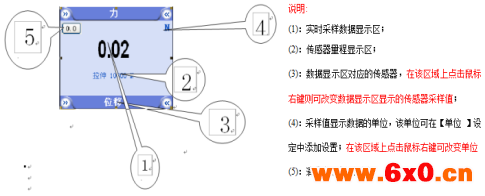

控制界面

说明：

(1)：显示当前系统状态；

(2)：显示当前电机的所有错误异常信息和显示当前试验方案变形切换信息等

(3)：观看界面切换

(4)：电机控制命令按钮；

【变形切换】按钮――手动改变变形切换时间点，对设定有变形切换控制信息的试验方案有效；

【回零】按钮――电机自动恢复到初始受力零点；

【清零】按钮――使所有传感器清零；

【设定上】按钮――使电机按设定的速度向上运行；

【设定下】按钮――使电机按设定的速度向下运行；

【快上】按钮――使电机按500的速度向上运行；

【快下】按钮――使电机按500的速度向下运行；

【停止】按钮――使电机停止运行；

【运行】按钮――使电机运行新的一次试验；

分析界面

【曲线显示】――用于选择显示的曲线。只有在单条显示的情况下，才可以对曲线进行特征点描述

【自动取点】――自动在曲线上标示出相应的点

【手动取点】――用户在曲线上标示相应的点

【保存手动取点】――通过在单图中遍历曲线同时设置特定的手动取点，才能进行此操作。

【打印图片】――直接打印当前单图界面的曲线

试验快捷信息界面

说明：显示当前所有试验曲线的快捷信息，包括大力，大变形，时间；
