快速温变试验箱制冷系统各大部件作用与原理

来源:网络  作者:网络转载   2019-10-10 阅读:619

1基本制冷系统概述
为了学习基本制冷系统,我们可以将其简化为一个简单的系统,如下:

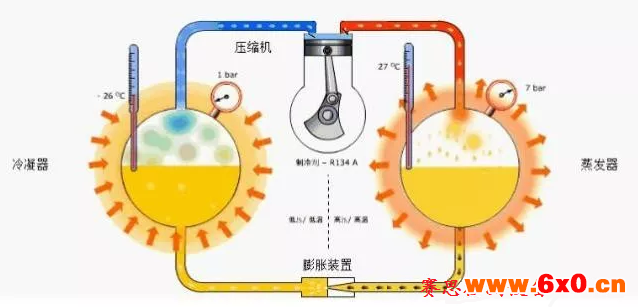

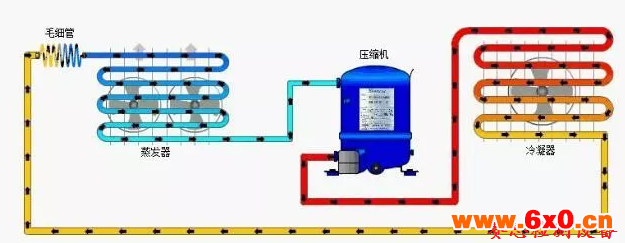

现在,我们将上述简单系统中的部件换成实际部件:一台压缩机、一个冷凝器、一个毛管 和 一个蒸发器。 如下图,这就接近于真实的制冷系统了。


2制冷系统—膨胀阀
热力膨胀阀能控制液态制冷剂从冷凝器注入蒸发器。

膨胀阀能让蒸发器出口处的过热度保持在一定水平, 防止液态制冷剂离开蒸发器进入压缩机。一旦液态制冷剂进入压缩机,便会发生液击。必须防止这种状况 发生,以免压缩机损坏。

Pb-感温包压力
Pe-蒸发压力
Ps-弹簧压力
Pb = Ps+Pe, 膜片不移动。

当感温包压力上升,导致 Pb > Ps+Pe 时,膜片向下移动,阀门打开,更多制冷剂流入蒸发器。

当感温包压力下降,导致 Pb < Ps+Pe 时,膜片向上移动,阀门关闭,流入蒸发器的制冷剂减少。
3制冷系统—储液器
在高压条件下,压缩后的制冷剂蒸气在冷凝器中凝结为液体制冷剂。离开冷凝器后,液体流经储液器。

储液器主要有两个功能。

 1、储液器对负荷变化造成的冷凝器液位变化进行补偿。

当膨胀阀打开/关闭时,冷凝器的液位会发生改变,若储液器中没有“额外”的制冷剂,膨胀阀前端的液体量就可能不足,致使膨胀阀无法正常工作,造成整个系统变得不稳定。

2、储液器还作为一个额外的容器,帮助液态制冷剂与制冷剂蒸气分离,确保离开储液器的是纯液态制冷剂。

4制冷系统—电磁阀
电磁阀是一种利用电磁力的阀门。

它是一种开/关阀,根据通断电情况控制制冷剂的流动。

电磁阀大致可分为两类。

直动式电磁阀 – 阀线圈通电时,电磁阀直接打开/关闭阀口。

伺服式电磁阀 – 通电或断电时,阀门打开引导阀口,让主阀口根据膜片/活塞的压差逐渐开(取决于阀门是 NC 还是 NO),
这两种电磁阀又各自分为:
NC(常闭型)——不通电时限制制冷剂流动(平常关闭),阀线圈通电时允许制冷剂流动。
NO(常开型)——不通电时允许制冷剂流动(平常打开),阀线圈通电时限制制冷剂流动。

工作原理
冷藏室温度上升时,感温包压力上升到设定值,电源端子 1 和 4 接通,从而打开电磁阀,允许制冷剂流入蒸发器。温度下降时, 感温包内的压力下降到设定值。端子 1 和 4 断开,子 1 和 2 接通。电磁阀断电并关闭,因而限制制冷剂流向蒸发器,使冷藏室温度上升。
5制冷系统—压力控制器
若电磁阀阻止制冷剂流向蒸发器,而压缩机仍在运转,这时会发生什么情况?进气压力下降。为此我们需要停止压缩机,以便控 制系统压力,防止进气压力降到标定压力之下。

此外,若由于冷凝器太脏或风扇故障导致冷凝压力升得过高,也必须停止压缩机, 以防压缩机超出工作范围。
原理以及功能

压力控制器能防止进气压力(蒸发器压力)过低或排气压力(冷 凝器压力)过高,以此控制和保护系统。

压力控制器主要有两个功能:

1、保护(或安全)功能: 限制压力,系统压力过低或过高时切 断电源。

2、控制功能: 压缩机循环、风扇循环和排空。

常见的压力控制器有两种:

 单压控制器: 分为低压控制器和高压控制器。
双压控制器: 一个控制器兼具低压控制和高压控制。
压缩机高低压保护

压缩机常常需要保护,以防止冷凝压力过高或者进气压力过低。

实现的方法是使用两个单压开关或者一个双压开关。开关有多种 电气接触类型。这里看到的是一个简单的类型。高压和低压开关组合在一个壳体内。

两个球体作用于两者之间的装置。若压力达 到“高”设定值,开关将打开触点A 和 C。若压力落到“低”设定值以下,开关也会打开触点 A 和 C。
6制冷系统—油分离器
压缩机排放的制冷剂热气将带走压缩机内的油。有时候量太大,带走的油不再回到压缩机。
为了防止这种状况,我们用油分离器将制冷剂中的油分离出来,使之回到压缩机。
油分离器的作用:

1、油分离器的作用是将热气中的油分离出来,并通过自带的控制 装置让油回到压缩机的集油槽。

2、油分离器可防止油量不足,对压缩机具有保护作用。

3、油分离器可防止油积聚在碍事之处并降低效率,因而对制冷系 统具有保护作用。

油分离器的功能:

1、 把油从排放的制冷剂气体中分离出来。

2、过滤器可防止油逸入制冷系统。

3、 将油收集到分离器底部。

4、油位升高时,浮子打开一个针阀,让油回到压缩机集油槽。

5、油位下降时,浮子向下移动并关闭针阀。
7
制冷系统—干燥过滤器
作用:

制冷系统内可能存在其他异物,例如水、金属氧化物和污垢,它们会降低系统的工作效率或者令系统停止工作。

我们用干燥过滤器清除制冷剂中的这些异物,确保系统更有效地工作。

干燥过滤器的作用是防止制冷系统吸入有害物质。

干燥过滤器可以清除制冷剂中的水分,从而防止膨胀阀 的流口上结冰。

它还能清除其他固体污染物、腐蚀物和酸。

干燥过滤器能清除异物颗粒,大限度防止系统中发生 化学反应。

快速温变湿热试验箱 技术规格:

型 号

SES-225

SES-408

SES-800

SES-1000

SES-1500

内箱尺寸

(W x D x H cm)

50×60×75

60×80×85

80×100×100

100×100×100

100×100×150

外箱尺寸

( W x D x H cm)

115×125×160

125×145×170

145×195×185

155×225×195

250×125×190

承载重量

20kg

30kg

30kg

50kg

75KG

温度速率

等均温/平均温5℃/min、10℃/min、15℃/min、20℃/min。

温度范围

-70℃~﹢180℃

温度均匀度

≤2℃

温度波动度

±0.5℃

温度偏差

±2℃

温变范围

-40℃/-55℃~+125℃(高温至少+85℃以上)

湿度范围

20%~98%

湿度偏差

±3%(>75%RH), ±5%(≤75%RH)

脚轮

4个(外形尺寸不含脚轮)脚轮增高50~120mm

观察窗

450×450mm带加热装置防止冷凝和结霜

测试孔

φ100mm位于箱体右侧(人面朝大门)

照明灯

35W/12V

节能调节方式

冷端PID调节方式(即加热不制冷,制冷不加热),比平衡调温方式节能40%

加热方式

镍铬合金电热丝(3重超温保护)

制冷机

德国原装进口品牌压缩机

制冷剂

环保制冷剂R404a / R23(臭氧耗損指數均為0)

冷却方式

水冷(水温7℃~28℃,水压0.1~0.3Mpa),以便确保降温性能

控制器

7寸彩色触摸屏控制器

运行方式

程式运行+定值运行

传感器

PT100

通讯功能

RS485 标配USB

曲线记录功能

触摸屏自动记录

电源

380V±10%/50HZ,三相四线+地线(3P+N+G)
