通过在线氧气测量提高制药过程中氧化反应的安全性

一家总部位于瑞士的全球知名的制药企业决定利用现有的设备，满足全球市场对药品产量的需求。因此对生产过程产生的废溶剂、母液进行精馏回收，技改项目的工艺流程涉及高危工艺-氧化反应。

氧化反应为化工工艺生产过程中的一种重要反应类型，是制备许多化工原料产品及中间体必须经过的一道生产工序。氧化反应为有电子转移的化学反应中失电子的过程，即氧化数值升高的过程。多数有机化合物的氧化反应表现为反应原料得到氧或失去氢。

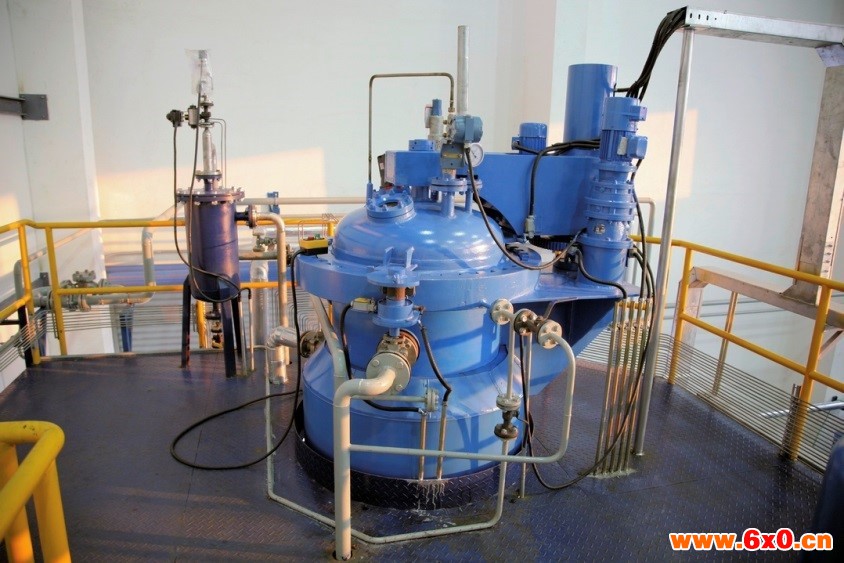

氧化反应是一种危险的放热反应类型，如果在反应过程中气相氧含量过高，容易引起爆燃造成工艺反应失控，轻则造成设备损毁、环境污染、物料经济损失，重则可能造成人身伤亡安全事故。因此，根据国家安监总局的要求，氧化反应釜必须设置气相氧含量检测仪器。

为保证安全生产，防止发生生产安全事故，除了反应釜温度和压力的报警和联锁、反应物料的比例控制和联锁及紧急切断动力系统、紧急断料系统、紧急冷却系统、紧急充氮系统，气相氧含量监测、报警和联锁系统也是安全控制的基本要求，气相氧含量是工艺重点监控的工艺参数之一。

客户在为氧化反应釜选择气相氧分析仪过程中，充分考虑了工艺的特殊性和危险性。

• 工艺危险特点

• 反应原料及产品具有燃爆危险性，反应原料含有酯类、醇类有机物、催化氧化剂、次氯酸钠强氧化剂等，反应气相组成容易达到爆炸极限，具有闪爆危险；

• 反应过程物料具有强腐蚀性，由于加入物料中有溴化钠和次氯酸钠，导致反应气相中含有腐蚀性溴化氢气体。

• 传统解决方案

传统的分析方法是采用电化学氧分析仪或磁氧分析仪配套预处理系统进行分析，由于反应物料中含有酯类、醇类有机物、溴化氢等物质，氧气分析仪表本身及预处理系统使用效果并不是特别理想。

• 电化学氧分析仪燃料电池更换频繁

由于其生产产品和流程工艺物料组成成分的特殊性，电化学氧分析仪燃料电池非常容易失效，需要频繁更换燃料电池才能正常分析，仪表备件成本高，仪表长期运行维护费用很大。

• 磁氧分析仪氧传感器部件容易出现故障

磁氧分析仪的氧传感器部件非常精密，容易受到粉尘、水汽和腐蚀性气体的影响，容易出现故障，氧传感器经常维护同样增加了用户仪表的长期运行维护费用。

• 预处理系统样品传输不锈钢管线及部件的腐蚀问题

由于氧化反应釜气相物料中含有微量溴化氢和水，势必会对预处理系统样品传输不锈钢管线及相关附属部件造成腐蚀，预处理系统的长期正常安全运行存在隐患。

• 维护和标定困难, 工作量大

由于样气背景中含有容易损伤磁氧和电化学传感器的介质组分，及含有溴化氢容易腐蚀样品不锈钢传输管线等原因, 因此造成系统维护和标定工作量大, 加之故障后如果备件不能及时供应上，很难在较短时间内修好，系统常常处于半瘫痪状态。

• 测量不准确, 数据可靠性差

系统故障率高，氧化釜气相含氧量测量不准确, 测量数据可靠性差, 不能作为有关工艺操作安全监控措施的依据。

• TDL气体分析解决方案及优势

在传统的磁氧或电化学氧分析仪系统中，采样预处理系统的日常维护是其中的主要工作。激光氧气分析仪TDL能够原位安装，彻底取消了采样系统，无样品传输管线、无传动部件、无消耗性部件，避免了众多可能影响测量的故障点，大大降低了系统维护工作量, 运行费用低。

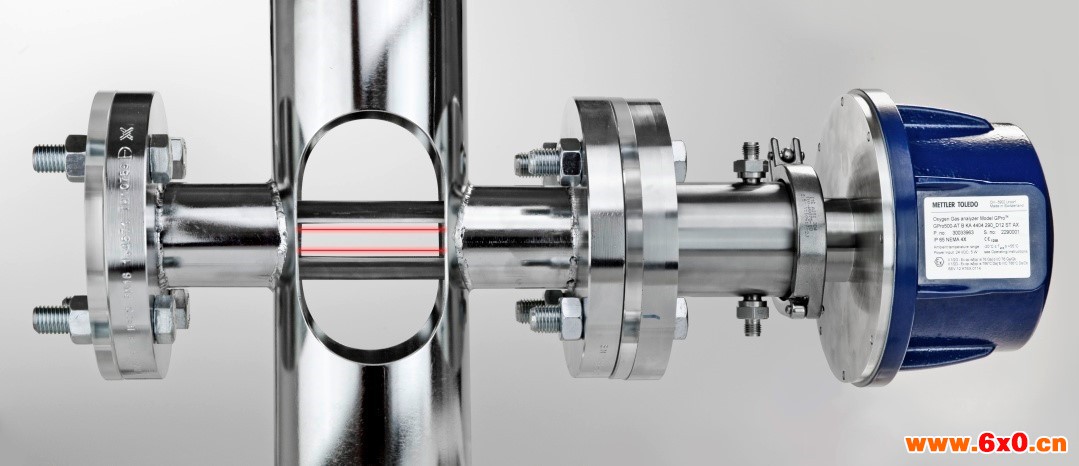

梅特勒-托利多所设计的GPro500气体分析仪

• • 具有原位安装的特点而且采用探头式设计，易于安装与调节光路，消耗氮气量少。

  • 对于氧化釜气相介质内含有微量溴化氢腐蚀性介质的特点，与物料接触部分采用耐腐蚀的金属材质，有效解决了微量腐蚀性气体对仪表的腐蚀问题。

  • 采用探头式设计，激光源发射的激光被探头头部的直角棱镜平行反射回与激光源位于同侧的激光接收器，形成折叠式光程，此设计在实际使用中具有一些技术特点：

• 单个法兰安装, 无需两侧对焦

• 降低吹扫气体消耗量,只需3L/min

• 激光穿过气体两次,有效光程翻倍,准确性更高

• 尺寸小，易于安装在狭小空间内

• 采用多点谱线锁定和内置一致性检查技术，完全避免温度、压力、信号波动造成的测量误差，进一步提高了测量的性，维护周期预测性提示功能改被动性维护为主动性维护，有效确保了生产过程安全性和可靠性。
