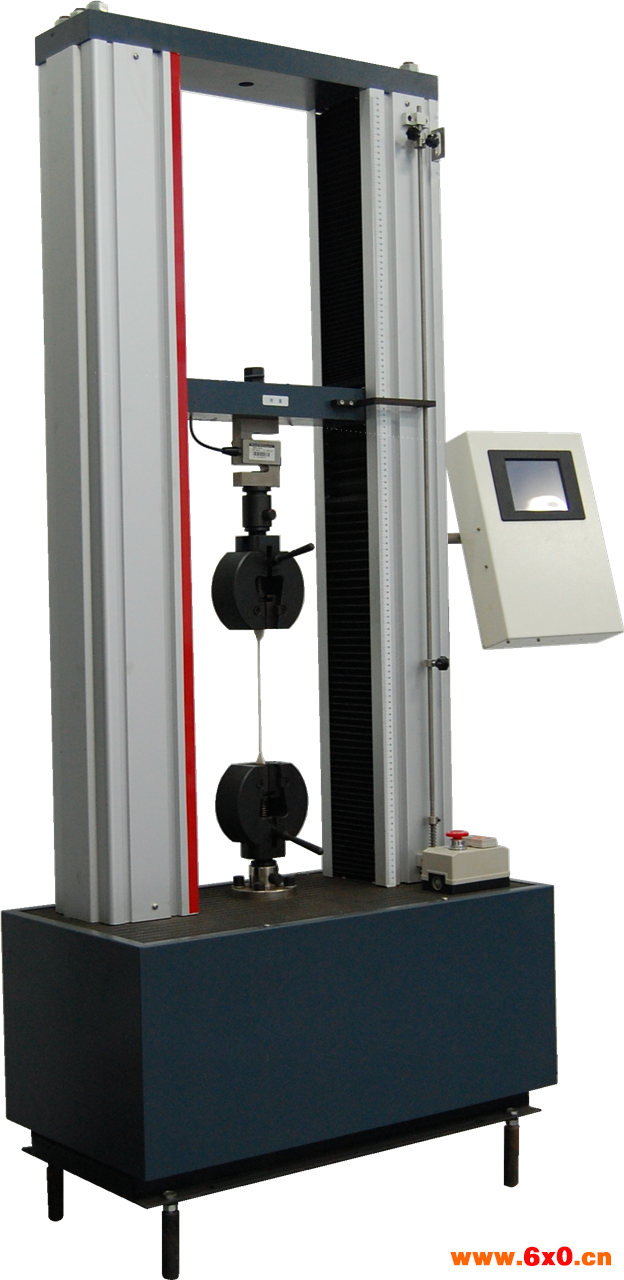

焊接拉伸试验机

一、焊接拉伸试验机使用范围及技术说明
1、实用范围 适用于测试金属材料拉伸，焊接，强度等试验的科学仪器设备，整机造型美观具现代感；设备动力部分采用伺服马达及控制驱动系统，内置进口无间隙精密滚珠丝杆，有效地提高了传动效率和位移精度，保证了系统的平稳性，减少了磨损和噪音；采用高稳定、高精度的进口力值传感器，再线精度高达0.01%，并可选用多个传感器，实现宽范围的试验力测量；过程采用全数字化力量、位移、变形三闭环控制系统，保证了整机的误差精度极限在±0.5%以内。采用机电一体化设计 ，主要由测力传感器、伺服驱动器、微处理器、计算机及彩色喷墨打印机构成。高精度伺服调速电动机可设置无级试验速度。各集成构件间均采用插接方式联接。落地式机型，造型涂装均充分考虑了现代工业设计，人体工程学之相关原则。

2、技术说明 材料试验机使用新控制技术，通过施耐德原装交流数字控制器控制伺服电机配合同步带使德国优励聂夫两副高精度滚珠丝杠移动试台，试台能以0.001mm/min—500mm/min速度运行。在测力源上使用美国铨力原装进口高精度拉压传感器，其精度达到0.02%，灵敏度高，整个系统可达到0.5级精度，有效测力范围为大力值的0.2%到100%；速度精度为示值的±0.5%以内；位移精度为示值的±0.5%以内；变形测量精度为示值的±0.5%以内。

二、焊接拉伸试验机主要技术参数：
1、规格型号：QX-W600
2、大试验负荷：30KN以内可任意换）；
3、测力精度等级：0.5级；
4、有效测力范围： 0.2%-100%
5、测力精度：示值的±0.5%以内；
6、试验力分辨率：大试验力的±1/500000
7、试验速度调节范围：0.001-500mm/min
8、速度精度：示值的±0.5%以内；
9、变形测量范围：0.2%—100%FS；
10、变形精度：示值的±0.5%以内；
11、变形分辨力：大变形的1/500000（全程分辨率不变）；
12、位移精度：示值的±0.5%以内；
13、位移分辨力：0.5µm；
14、安全装置：电子限位保护；
15、超载保护：超过大负荷10%自动保护；
16、数据采集频率：200times/sec；
17、有效试验行程：800mm；
18、有效试验宽度：420mm；
19、电源电机：单相AC 220V±10%，750W；
20、主机重量：235kg。

三、试验机配置：
1、30KN主机一台；
2、主机内含有：
（1）30KN美国铨力高精度负荷传感器一只（精度FS±0.02%）；
（2）施耐德电机及伺服系统一套；
（3）德国优励聂夫高精度滚珠丝杠两副；
（4）QX2100控制及测量控制系统一套；
（5）台湾东园牌减速机一台；
3、夹具配置：（如有需要夹具尺寸可根据客户要求定做）
①拉伸夹具一套；

四、中文版试验软件一套（测控系统可进行拉伸、压缩、弯曲、剥离、剪切、撕裂、穿刺、顶破等试验，可根据客户产品要求按GB、ISO、ASTM、JIS、EN等标准编制，能自动求取大试验力，断裂力，屈服力，抗拉强度，抗压强度，弯曲强度，弹性模量，伸长率，定伸长应力，定应力伸长等参数）；
5、PC接口及数据连接线一套；
6、用户自配电脑一台；(实现微机控制)
7、用户自配打印机一台（实现数据报告打印）
8、随机工具、使用说明书、安装手册等一套。
