无线高低压核相仪完全实现从10V~550kV电压自动核相

来源:网络  作者:网络转载   2019-10-10 阅读:872

无线高低压核相仪完全实现从10V~550kV电压自动核相

无线高低压核相仪由探测器、接收器(主机)、伸缩绝缘杆、监控软件、USB通讯线等组成,其无线传送测试数据能穿透隔墙障碍,直线传输距离约100米。

一、无线高低压核相仪(全智能型)突破传统核相仪电压等级限制问题,可以在极低电压线路中核相(如开关柜、配电柜中线路核相),完全实现从10V~550kV电压自动核相(如400V、10kV、35kV、66kV、110kV、220kV),无需根据电压等级购置多套核相仪或分别配置高低压探测器,节省成本、减少携带、省时快捷。对于高压线路核相(电压超过400V),可将探测器的金属探钩逐渐靠近导线,当感应到电场信号即可完成核相,无需直接接触高压导线,安全!当电压超过10kV时,必须使用非接触核相。本核相仪还具有测试相位、频率、相序、验电、变压器组别判断等功能。

  无线高低压核相仪由探测器、接收器(主机)、伸缩绝缘杆、监控软件、USB通讯线等组成,其无线传送测试数据能穿透隔墙障碍,直线传输距离约100米。主机选用4.3寸65K色LCD彩屏,可以同屏显示向量图、相位、频率、相序、及核相结果,向量图动态指示,清晰直观;具有“X信号正常、Y信号正常、同相、异相”等语音提示功能,会使测试变得简单轻松;全智能型主机还设计有USB接口,现场测试保存的数据可以通过监控软件导入电脑,便于历史数据查阅和管理。绝缘杆以无碱玻璃纤维布为基材,用环氧酚醛树脂作为粘合剂加热卷压烘焙固化而成,具有高绝缘、可伸缩、防潮、抗冲击、抗弯、轻便等特性。
   由于本仪器有些用户不会经常使用,甚至半年才用一次,若长时间不用忘记给电池充电可能造成电池无法正常工作,用户又不方便购买同规格的充电电池,所以,KT6900B设计了两种电池供电方式,当可充电电池损坏,可以购买普通电池取替使用(主机用1.5V LR6电池6节;探测器用6F22 9V两块)。
  无线高低压核相仪,又名“核相仪、核相器、无线高压核相仪、无线高低压语音核相仪、高压数显语音核相器、无线高压智能核相仪”等等。

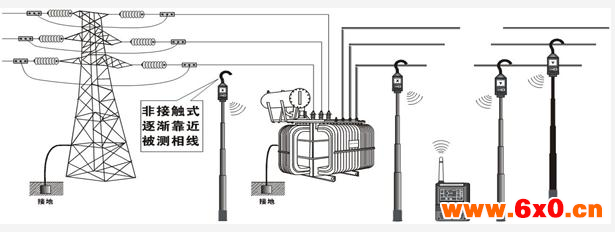

二、无线高低压核相仪现场测试示意图

三、KT6900无线高低压核相仪技术规格

 功    能

 高低压无线语音核相、相位测试、相序判断、验电、频率测试等

 电    源

 探测器:7V~9VDC(内置大容量可充锂电池,7.4V/1000mAh,充满电连续工作40小时;也可以用1块6F22 9V电池代替)
接收器:7V~9VDC(AA、1.2V、6节大容量镍氢充电电池,总9000mAh,充满电连续工作40小时;也可以用6节LR6、1.5V电池代替)

 核相方式

接触式核相:400V以下线路可以接触导线核相
 非接触式核相:400V以上线路可以将探测器挂钩逐渐靠近导线核相,无需直接接触高压导线,当电压超过10kV,必须使用非接触核相。

 传输距离

 无线传输,直线空旷传输距离约100m

 发射频率

 433MHz、315MHz

核相电压

 10V~550kV

相别定性

 -20°~20°同相;100°~140°和220°~260°异相

精    度

自校误差≤±3°;现场同相误差≤±7°;现场异相误差≤±12°

分 辨 率

 1°

 绝缘杆长度

φ28mm;缩态为600mm;伸态为3200mm

 LCD

4.3寸;65K色彩屏;显示域98mm×57mm

 相位指示

相量图和相位数字同时指示,清晰直观

 探钩尺寸

 φ5mm×D50mm

 探针尺寸

 φ5mm×L40mm

 语音功能

 具有“同相、异相、X信号正常、Y信号正常”等语音提示

验电提示

有电时,探测器发出“嘟-嘟-嘟-”提示音

 数据接口

 USB mini接口

 数据存储

200组,按HOLD键保持数据并自动编号存储,存储已满显示“FULL”符号(掉电或更换电池不会丢失数据)

 数据保持

按HOLD键保持数据,HOLD符号显示,再按HOLD键取消保持

 数据查阅

按READ键可以进入数据查阅模式,再按箭头键翻阅数据

 背    光

有,适合昏暗场所

显示速率

3次/秒

 换    档

10V~550kV全自动换档核相

 测试指示

测试时显示“测试中- - -”

 自动关机

开机约15分钟后,仪表将自动关机

 电池电压

当电池电压低于6.5V时,电池电压低符号显示,提醒需要给电池充电或更换电池。

 仪表箱尺寸

 长宽高:640mm×310mm×120mm

 仪表质量

主    机:700g(含电池)
探测器:200g×2(含电池)
绝缘杆:430g×2
总质量:6kg(含仪表箱和绝缘杆)

仪表尺寸

主    机:长宽厚195mm×137mm×50mm
探测器:长宽厚145mm×58mm×50mm

USB线长

USB数据线长1.5m

 外界干扰

无特强电磁场;无433MHz、315MHz同频干扰

 工作温湿度

-20℃~45℃;80%Rh以下

 存放温湿度

-10℃~60℃;70%Rh以下

 功    耗

探测器:20mA max;主机:200mA max

 耐压等级

本绝缘杆的安全耐压等级为≤110kV, 对于高电压线路,当电压超过10kV时,必须采用非接触式核相,严禁直接接触高压导线,否则有电击的危险,造成人身伤害或设备损坏。

 绝缘试验

绝缘杆:AC110kV/rms(完全拉伸两端之间)
主机、探测器:AC3700V/rms(外露金属与壳之间)

 防护等级

IP63

 安    规

符合GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相器通用技术条件DL/T971-2005》要求
符合IEC 61481-A2:2004;IEC 61243-1 ed.2:2003标准



四、KT6900无线高低压核相仪装单表

 铝合金仪表箱

 1个

 X探测器

  1个

 Y探测器

 1个

 主机(接收器)

 1台

 伸缩绝缘杆

 2根

 外置天线

 3只

 金属探钩

 2只

 自校线

 1条

 金属探针

 2只

USB通讯线

 1条

监测软件(光盘)

1份

可充锂电池(探测器内)

2块

镍氢充电电池(LR6、1.2V,主机内)

 6块

说明书(含保修卡/合格证)

 1本
