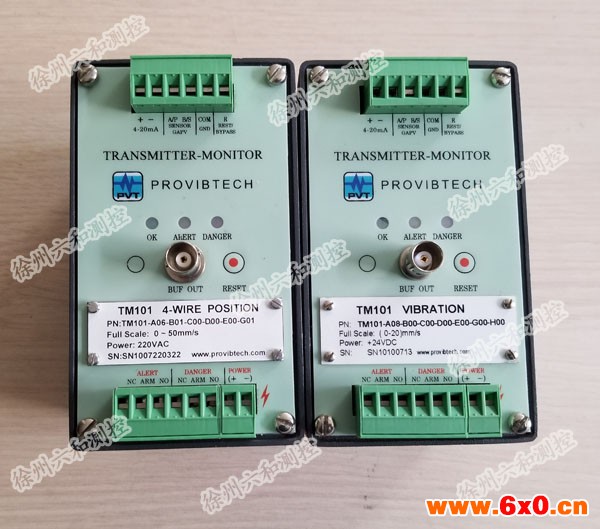

TM101振动保护表技术参数

TM101振动保护表技术参数

电气指标

外接电源（Power）：

22－30VDC，100mA，上位机供电或使用TM900；

90－250VAC±20%，50－60Hz，50mA；

频响: (±3dB)

加速度：2.0－10KHz；

速  度：10－10KHz；

位  移：10－3.0KHz；

加速度（低频选项）：0.5－100Hz；

速  度（低频选项）：1.5－100Hz；

位  移（低频选项）：2.0－100Hz。

外接传感器灵敏度（Sensor）：

100 mV/g，加速度传感器；

4.0mmV/μm/s，速度传感器。

外接传感器：

24VDC，4mA恒流。

端子：

“A/P”端：接红色电缆；

“B/S”端：接白色电缆。

缓冲输出（Buf Out）：

原始信号的输出。

直流偏置：10VDC；

输出阻抗：100Ω。

大传输距离：300米。

灵敏度：同传感器。

总振动输出（4－20mA）：

4－20mA，有源，驱动750Ω的负载；

1－5V，有源，输出阻抗250Ω。

报警点设置（Normal/Set）：

范  围：0－100％满量程；

度：±0.1％。

报警继电器（alert/Danger）：

密封：环氧树脂。

节点容量：2A/220VAC或2A/24VDC；电阻性负载。

节点类型：单刀双掷，SPDT。

输出隔离：1000VDC。

运行状态光电管LED指示：

绿灯：系统自检通过，仪表工作正常；

黄灯：报警指示；

红灯：联锁指示。

报警复位/报警旁路（RESET）：

监测表内置报警复位键；

遥控报警复位/报警旁路端子（“RESET”）。

物理指标

外形：

        尺寸：高：75mm，其它尺寸见TM表尺寸图；

        重量：1000克。

环境指标

操作温度：-350C到+700C；

贮存温度：-400C到+1000C。

湿    度：95％非凝固。

状态监测

监测旋转机械的振动，如机壳振动，轴瓦振动，机架振动等。

监测由于转子的不平衡、不对中、机件松动、滚动轴承损坏、齿轮损坏等引起的振动增大。

测量参量

振动的速度、加速度、位移值。

机组类型

各种旋转机械。如风机、压缩机、电机、泵、齿轮箱、水轮机等。

特别适合于老机组的技术改造。
