分析了解REXROTH定向滑阀R900561278工作原理

分析了解REXROTH定向滑阀R900561278工作原理

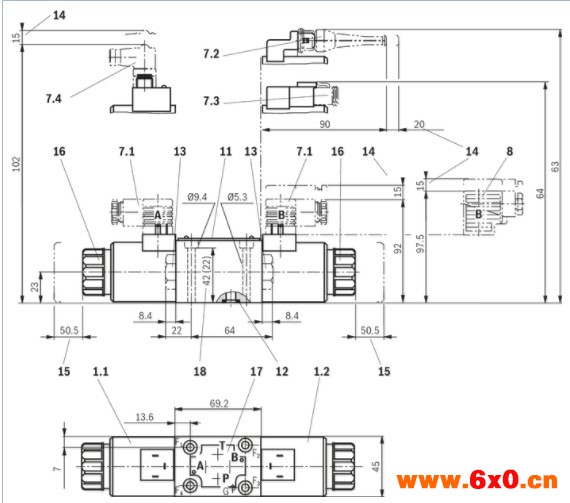

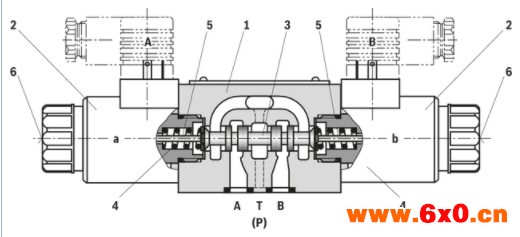

REXROTH定向滑阀，直接操作，带电磁阀驱动，型号：4WE 6 E6X / EG24N9K4，订货号：R900561278，WE型方向阀是电磁驱动的方向滑阀。它们控制流动的开始，停止和方向。方向阀基本上由壳体（1），一个或两个电子螺线管（2），控制阀芯（3）和一个或两个复位弹簧（4）组成。在断电状态下，控制阀芯（3）通过复位弹簧（4）（脉冲阀芯除外）保持在中心位置或初始位置。控制阀芯（3）由湿销电子螺线管（2）驱动。为确保正常运行，请确保电子电磁阀的压力腔充满油。电子螺线管（2）的力通过控制阀芯（3）上的柱塞（5）起作用，并将后者从其静止位置推到所需的终点位置。这使得从P到A和B到T或P到B和A到T的必要流动方向成为可能。在电子螺线管（2）去激励之后，复位弹簧（4）将控制阀芯（3）推回到其静止位置。可选的手动控制装置（6）允许控制阀芯（3）在没有电磁线圈通电的情况下移动。没有弹簧返回“O”（只能用符号A，C和D）这个版本是一个方向阀，有2个阀芯位置和2个没有棘爪的电子螺线管。在控制阀芯（3）处没有弹簧复位的阀在断电状态下没有确定的基本位置。没有带止动器“OF”的弹簧复位（仅可用符号A，C和D）这个版本是一个带2个阀芯位置的方向阀和2个带制动器的电子螺线管。棘爪用于将控制阀芯（3）锁定在相关的阀芯位置。在操作期间，因此可以省略向电子螺线管的连续施加电流，这有助于节能操作。

根据要求提供特殊电压 交流电磁阀的主电源，切换时间在40℃和46mm 2 / s的液压流体温度下确定。不利的液压油温度会导致不同的切换时间。切换时间根据操作时间和应用条件而变化。由于电磁线圈的表面温度，需要遵守ISO 13732-1和EN 982标准！交流电磁阀的额定表面温度适用于无故障运行。在错误情况下（例如阻塞控制阀芯），表面温度可能会升高到180°C以上。因此，考虑到闪点，必须检查系统是否存在可能的危险（参见技术数据）。作为保险丝保护，必须使用断路器，除非可以以不同的方式排除可燃气氛的产生。因此，在错误的情况下，表面温度可以限制在高220°C。跳闸电流必须在0.6秒的时间间隔内，标称电源的8到10倍（跳闸特性“K”）。保险丝所需的非跳闸电流可能不会低于值I 1。保险丝的大跳闸电流不得超过I 2值。必须根据制造商的说明书观察断路器的跳闸行为的温度依赖性。

特征：
1）4 / 3-，4 / 2-或3/2版本
2）大功率电磁阀
3）根据DIN 24340形式的移植图案形式A.
4）根据ISO 4401-03-02-0-05移植模式
5）带有可拆卸线圈的湿针直流或交流电磁阀
6）电磁线圈可旋转90°
7）无需打开压力密封室即可更换线圈
8）电气连接作为单独或中央连接
9）可选的辅助操作装置
10）阀芯位置监控，可选
