进口黑水调节阀结构设计特点

一、进口黑水调节阀产品概述

美国METISKOW梅蒂斯科进口黑水调节阀主要针对煤化工行业，用于高压差、强冲刷、强腐蚀、介质中含有固体颗粒和有闪蒸工况的流量及压力控制，有效地解决了调节阀内件容易被冲蚀的问题，独特的流体结构设计、选用特殊工艺、材料配方和气动执行机构，使黑水灰水调节阀的性能更加稳定可靠。

用途：黑水调节阀是煤化工装置必不可少的重要设备之一，由于煤化工中的煤制油、煤改油、煤气化等工艺过程对阀门的要求非常严格，要求无论开关阀还是调节阀都必须具有高耐磨、耐冲刷、防结垢及防结疤等功能。另外，进口黑水调节阀也应用于少数其他介质工况比较恶劣的场合，比如电厂等。

二、进口黑水调节阀结构设计特点

1、与一般的调节阀相比，进口黑水调节阀结构紧凑，流路畅通，可大限度地减小流阻及冲蚀；

2、阀杆表面喷焊硬质合金，保证了阀杆与介质接触部分的抗冲蚀能力；采用下导向管结构，起到导向和刮除粘附在阀杆上杂质的作用，有效防止在填料腔中出现结硅现象；

3、阀头、阀座和出口流道均由碳化钨材料制成，可有效防止介质的冲蚀；

4、采用弹簧式双作用气缸执行机构，刚性好，输出功率大，阀门运行稳定；阀门定位器为原装进口的智能型产品，具有自诊断功能，调节非常简便；

5、阀座为整体式，阀头和阀杆（备件）连为一体，阀门维修、备件更换简便；

6、阀杆直径较大，能有效解决在闪蒸工况时的阀杆振动问题。经实验室试验和实际工况考核验证，黑水调节阀运行情况良好。

三、进口黑水调节阀技术参数

1.压力等级：Class150~Class2500；

2.口 径：NPS1″~NPS28″；

3.密封等级：ANSI B16.104 VI无泄漏等级；

4.防爆等级：ExdIICT4、ExiaIICT4；

5.流量特性：直线、等百分比（对数）抛物线及快开等；

6.传到方式：气动、电动等；

7.连接方式：法兰、焊接、卡箍、螺纹等。 法兰标准按国际、美标及用户要求设计，外型尺寸根据工况及用户要求定制设计。

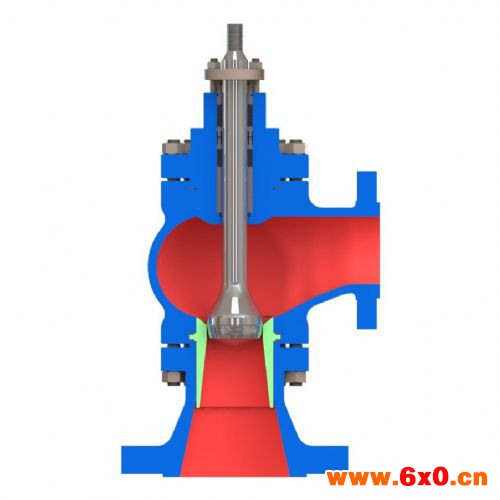

四、进口黑水调节阀工作原理

阀体采用渐变流道设计，减小了介质对阀内件的冲刷，流道级阀内件抗冲蚀处理，使得阀门具有极强的抗冲刷能力，提髙阀门使用寿命；阀体采用流体介质自隔离的平衡式自循环处理结构，有效防止颗粒介质渗人填料，减少外漏。阀座采用下压紧式结构，拆装方便；阀座根据文丘里原理设计，提髙阀座耐冲蚀能力，抵抗高速颗粒的冲蚀和气蚀，提髙阀门使用寿命；特殊配合式刮刀设计，有效防止阀门卡死；特殊的长导向结构，提高阀门动作稳定件。以上特点使得阀门在高压差、强腐蚀、强冲刷介质中含有固体颗粒和闪蒸工况中长期使用。
