HENGSTLER计数器型号 0732018

品牌 HENGSTLER 亨士乐

显示器 LED

工作电压 (VDC) 12.00 ~ 24.00

电气接口 螺丝接线端子

防护等级（计数器） 前面板IP65, 后部IP20

预置端 无

分辨率（计数器） 可编程1；0.1；0.01；0.00

灵活的计数器系列

DIN 规格 24×48mm

■ 高对比度 8 位液晶显示器或明亮的 6 位 LED 显示器

■ 有不同供电电压可供选择：

 - 与主电源无关，配备锂电池

 - 免维护，宽松的供电范围：12-24V DC

■ 每种标准型号有多达 8 种不同的功能：

 01 脉冲计数器

 03 定时器（显示时：分：秒）

 05 PLC 用数字显示器（串行）

 07 带差动模式的计数器

02 转速表（ 1/ 分钟）

04 定时器（显示带小数部分的小时数）

06 双向位置指示器

08 维护计数器（备索

HENGSTLER计数器0732018安装原理

标准型号 1 型 2 型 3 型 4 型 5 型

硬件

显示器 8 位液晶显示器 8 位液晶显示器 8 位液晶显示器 8 位液晶显示器 6 位 LED 显示器

供电电压 锂电池 12-24VDC 锂电池 12-24VDC 12-24VDC

标称数据保持 7 年 NV-FRAM>10 年 7 年 NV-FRAM>10 年 NV-FRAM>10 年

工作温度 -10 至 50°C

贮存温度 -20 至 +60°C

电气连接 螺丝接线端子

安装 带夹架

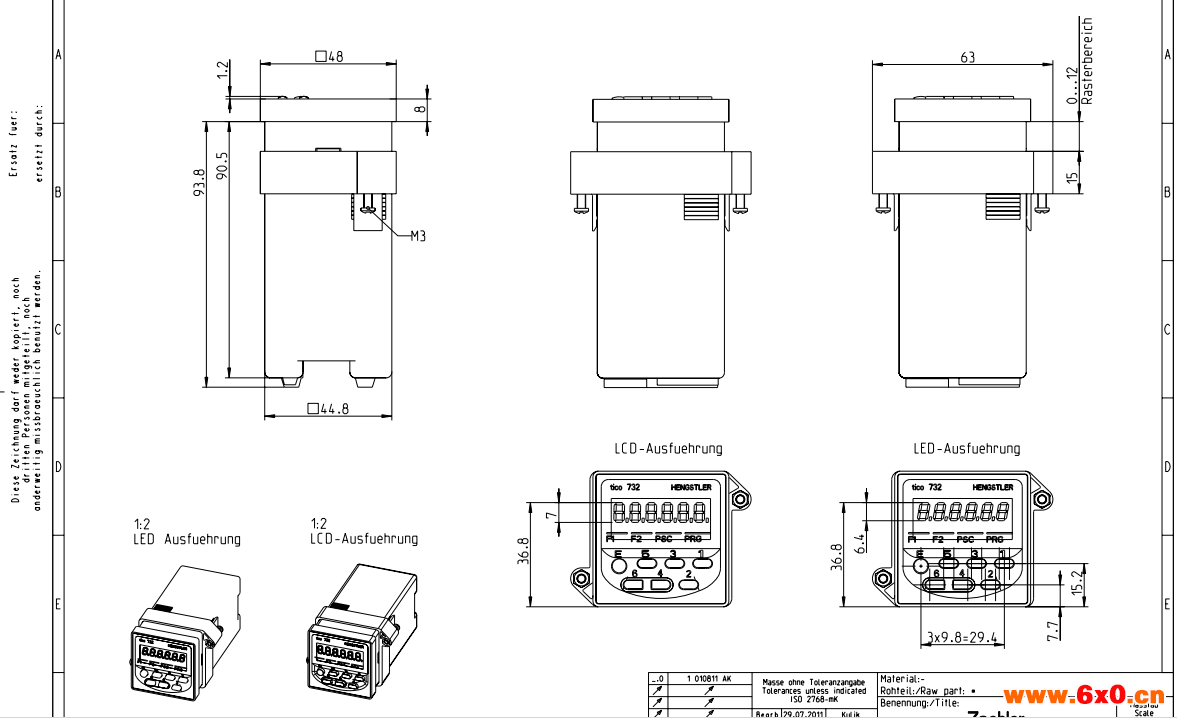

前面板开孔尺寸 45+0.6×22+0.3mm

安装深度 32mm 32mm 60mm 60mm 60mm

防护等级（IEC 144) 前面板 IP65, 后部 IP20

动态强度 10m/s2

 (10 150Hz)，符合 IEC 68-T2-6

冲击稳定性 100m/s2

 (18ms) ，符合 IEC 68-T2-27

一般等级 符合 EN 61010，保护系统Ⅱ

脉冲波形 任何方波（对于高频率 1:1）

输入电阻 <50kΩ（静态）

短脉冲

持续时间

17ms(30Hz)

70μs(7.5kHz)

17ms(30Hz)

70μs(7.5kHz)

25ms(20Hz) 17ms(30Hz)

70μs(7.5kHz)

17ms(30Hz)

70μs(7.5kHz)

输入

幅度阈值 电压型输入达 7.5kHz <0.7V 以及 >5V，高 30V 直流

有效沿 负或正沿可编程

计数频率 可编程：7.5kHz

或 30Hz（继电器）

可编程：7.5kHz

或 30Hz（继电器）

可编程：7.5kHz

或 20Hz（继电器）

可编程：7.5kHz

或 30Hz（继电器）

位置指示时 2kHz

可编程：7.5kHz

或 30Hz（继电器）

位置指示时 2kHz

控制输入

复位 - 通过键盘手动复位 ( 可以锁定 ) - 外部复位

输入 2 - 静态 - 阈门或第 2 计数通道，

与输入 1 同沿

复位锁 通过键锁输入，

跨接至 0V

通过前面板编程 通过跨接或

键锁输入

通过前面板编程 通过前面板编程

计数频率 高 7.5kHz 或 30Hz( 继电器 ) 20Hz 高 7.5kHz 或 30Hz( 继电器 )

输出信号传输： - - - PNP 输出 PNP 输出
