各种微机继电保护测试仪实验方法

来源:网络  作者:网络转载   2019-10-10 阅读:730

各种微机继电保护测试仪实验方法

1、交流电压/电流/反时限电流继电器校验

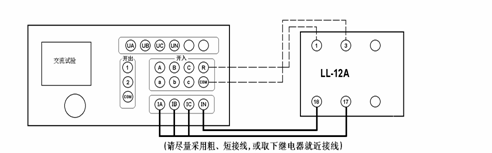

微机继电保护测试仪在交流试验中,Ua(或Uab)/Ia设定为某一初值,设置步长,按“▲”、“▼”键或旋动旋钮(亦可用自动试验方式)加减电压/电流,测量电压/电流/反时限电流继电器的动作值和返回值及动作时间和返回时间,计算返回系数。下图为LL-12A过电流继电器的接线图。

2、直流电压/电流继电器校验

微机继电保护测试仪在直流试验中,Ua(或Uab)/Ia设定为某一初值,设置步长,按“▲”、“▼”键或旋动旋钮(亦可用自动试验方式)加减电压/电流,测量电压/电流继电器的动作值和返回值及动作时间和返回时间,计算返回系数。



3、时间继电器校验

微机继电保护测试仪用手动试验方式,按直流或交流电压继电器的试验方法测出动作值、返回值和动作时间、返回时间。

4、功率继电器校验

(1) 功率方向继电器动作区和灵敏角的测量

在功率、阻抗试验中,设定Uab、Ia为额定值,设置Uab相角步长,加减电压相位角(可用自动试验方式),测出动作区两边边界角φ1、φ2,则灵敏角φLM=½(φ1+φ2)。

(2) 小动作功率的测量

将角度设置在灵敏角φLM,设定Ia(或Uab)为额定值、Uab(或Ia)为零。

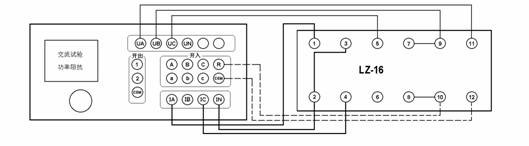

设置Uab(或Ia)的步长,增加电压(或电流)。测出小动作功率。如上图所示。

(3) 潜动试验

电流回路开路,设置Uab初值为零、步长为额定电压,突然加上或切除电压,继电器触点不应有瞬间接通现象。

电压回路经20欧电阻短路,设置Ia 初值为零、步长为数倍额定电流,突然加上或切除电流,继电器触点不应有瞬间接通现象。

(4) 记忆作用检验

在灵敏角下设置Ia 为0.5倍和数倍额定电流时,Uab由100V突降至零,继电器应可靠动作,说明记忆作用良好。

5、阻抗继电器校验

(1) 阻抗继电器灵敏角和整定阻抗的测量

在功率、阻抗试验中,设定Ia为(或1A),Uab为0.7倍整定阻抗对应的电压,加减电压相位角(可用自动试验方式),测出动作区两边的边界角φ1、φ2,则灵敏角φLM=½(φ1+φ2)。

将相角设为φLM,从高至低改变电压至继电器动作,得出动作电压UDZ,根据ZSET=UDZ/I,计算整定阻抗ZSET。

(2) 精工电流曲线的测量

固定电压与电流之间的角度为φLM,逐次改变电流Iab,在每一电流时加减电压Uab(可用自动方式),测出动作值,作出精工电流曲线 Z=f(I) 。

(3) “鸟啄”现象

电流回路开路,设置Uab初值和步长均为额定电压,电压由额定突降至零,继电器触点不应有闭合

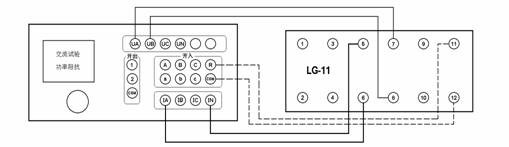

现象。接线如下图所示:

6、同步检查继电器校验

(1)两线圈极性关系检查

在交流试验中,设定Ua、Uc输出额定电压接入两线圈,继电器不动作,但断开任一线圈继电器即动作,说明2、6为同极性端子,否则2、4为同极性端子。

(2)动作角度的测量

调节好极性端子,设定Ua、Uc为额定电压,改变两电压之间的角度,测出动作值和返回值。

(3)动作、返回电压的测量

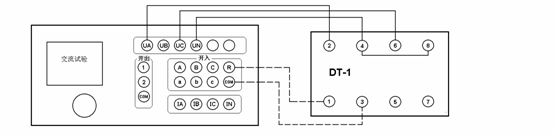

设定一个线圈电压为零,另一线圈电压由零逐步增加(可用自动试验方式)测出动作电压,再逐步减小电压,测出返回电压。交换线圈再做同样试验。接线如下图所示:



7、低周继电器校验

在高低周试验中,设定电压、电流为额定值,设置频率初值、手动变频步长值,逐步减小频率,测出低周动作频率值和动作时间,再逐步增加频率,测出返回频率值和返回时间。

将变频方式改为自动变频,设置自动变频步长f/t 值为整定值,减小频率,继电器应不动作,连续数次试验均应可靠不动作。

8、重合闸继电器校验

(1)方法一:(适用于PC机软件操作)

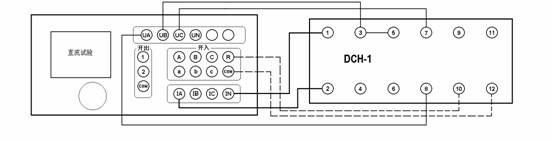

在直流试验中,用手动试验方式,设置 Ia 为中间继电器保持电流,Uab为 220V(Ua为+110V,Ub为-110V)作电容充电电压,Uc为+110V。按下“确认”,“开始”输出220V 电压。

等待15-25秒重合闸电容充电充满、信号灯亮后,将Uc电压值改为-110V(在输出状态中,鼠标点击Uc数值框,直接输入-110,按回车键),即在第 7 端施加启动电压以启动重合闸,重合闸启动后,等待重合闸时间到,接点动作,即可测出动作时间。

注意:若重合闸能充电但不能动作,请检查保持电流是否有输出。在充电期间,电流输出回路是断开的,所以测试仪的电流输出开路指示灯亮。当重合闸动作时,测试仪的电流输出开路指示灯应熄灭。

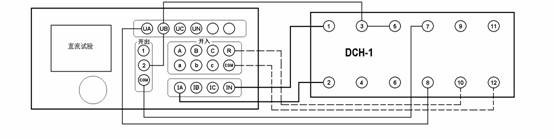

(2)方法二:(适用于继电保护测试仪型单机操作)

在直流试验中,用手动试验方式,设置 IA 为中间继电器保持电流,UAB为 220V(UA为+110V,UB为-110V)作电容充电电压,关闭所有的变化标志。按下“确认”,“开始”输出220V 电压。等待15-25秒重合闸电容充电充满、信号灯亮后,按下测试仪面板上的“▲”或“▼”,或旋转一下测试仪器的旋钮。此时,开出2闭合,UB通过开出2给7号端子加上-110V电压,从而启动重合闸。待重合闸时间到,接点动作,即可测出动作时间。

9、差动继电器校验

(1)直流助磁特性的测量

在差动试验中,制动电流 Izd 设定为直流电流,逐次改变 Izd 值,在每一助磁电流时加减动作电流 Idz(可用自动试验方式),测出动作电流IDZ,绘制制动特性曲线。

(2)比率制动特性的测量

制动电流 Izd 设定为基波电流,逐次改变 Izd 值,在每一制动电流时加减动作电流 Idz,测出动作电流IDZ,绘制制动特性曲线。




注意

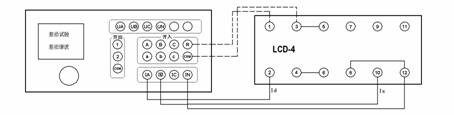

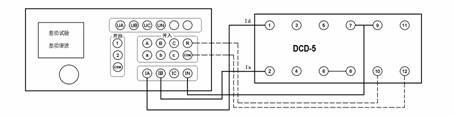

若是DCD—2(A)型差动继电器,其试验接线如下:IA——7,IB——9,IN——1,开入A——10,开入公共端+COM——12,继电器的3和5,6和8分别短接即可。

(3)二次谐波制动特性的测量

制动电流Izd 设定为二次谐波电流,逐次改变 Izd 值,在每一制动电流时加减动作电流 Idz,测出动作电流IDZ,绘制二次谐波制动特性曲线。

(4)高次谐波制动特性的测量

在差动谐波试验中,制动电流 Izd 设定为各次谐波叠加电流,逐次改变 Izd 的某次谐波值,测出动作电流IDZ。
