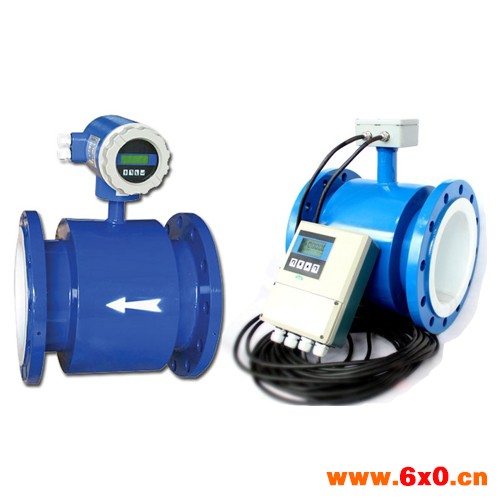

一、产品特点
▲管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。
▲测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关。
▲在现场可根据用户实际需要在线修改量程。
▲高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。
▲采用SMD器件和表面贴装(SMT电路可靠性高)。
▲采用16位嵌入式微处理器,运算速度快,精度高,可编程频率低频矩形波励磁,提高了流测量的稳定性,功耗低。
▲全数字量的处理,抗干扰能力强,测量可靠,精度高,流量测量范围可达150:1
▲内部具有三个积算器可分别显示正向累计量及差值积算量,内部设有不掉电时钟,可记录16次掉电时间
▲具有RS485、RS232、Hart和Modbus等数字通讯信号输出。
二、农业灌溉流量计主要技术参数
●公称通径系列DN(mm) 管道式四氟衬里: 10,15,20,25,32,40,50,65,80,100,125 150,200,250,300,350,400.450,500,600 管道式橡胶衬里: 40,50,65,80,100,125,150,200,300 350,400,500,600,800,1000,1200 注:特殊规格可以定制 ● 流动方向 正,反,净流量, 量程比:150:1 重复性误差:测量值的±0.1% ● 精度等级:管道式:0.5级,1.0级 ● 被测介质温度: 普通橡胶衬里:-20~+60℃ 高温橡胶衬里:-20~+90℃ 聚四氟乙烯衬里:-30~+100℃ 高温型乙烯衬里:-30~+180℃ ● 额定工作压力: 管道式:DN10—DN65:≤2.5Mpa, DN80—DN150:≤1.6Mpa, DN200—DN1200:≤1.0Mpa ● 流量测量范围: 流量测量范围对流速度范围是0.3—15m/s
| ● 电导率范围: 被测流体电导率≥5μs/cm 大多数以水为成份的介质,其导电率在200-800μs/cm范围内,均可选用电磁流量; ● 输出电流及负载电阻: 4~20mA全隔离负载电阻<750欧姆脉冲频率0-1KHZ光电隔离OCT外接电源≤35V 导通时 集电极zui大电流为25mA ● 电极材料: 含钼不锈刚、钛(Ti)、钽(Ta)、哈氏合金(H)、铂(Pt)或其他特殊电极材料 ● 防护等级: 潜水型: IP68,其他型 IP65 ● 供电电源: 85~265V, 45~63HZ ● 直管段长度: 管道式:上游≥5DN,下游≥2DN ● 连接方式: 流量计与配管之间均采用法兰连接,法兰连接尺寸应符合GB9119-88的规定。 ● 防暴标志:mdllBT4 ● 环境温度: -25℃~+60℃ ● 相对温度:5%~95% ● 消耗总功率:小于20W
|
三、农业灌溉流量计流量范围的选择
zui大流量和zui小流量必须符合下表中的数值。
内径(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
Qmin(m3/h) Qmax(m3/h) | 0.0848 3.39 | 0.1908 7.63 | 0.3391 13.56 | 0.5299 21.20 | 0.8681 34.73 | 1.3565 54.26 | 2.1195 84.78 | 3.5820 143.28 |
内径(mm) | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
Qmin(m3/h) Qmax(m3/h) | 5.4259 217.04 | 8.478 339.12 | 13.2469 529.88 | 19.0755 763.02 | 33.912 1356.48 | 52.9875 2119.5 | 76.302 3o52.08 | 103.8555 4154.22 |
内径(mm) | 400 | 450 | 500 | 550 | 600 | 700 | 800 | 900 |
Qmin(m3/h) Qmax(m3/h) | 135.468 5425.96 | 171.6795 6867.18 | 211.95 8487 | 256.46 10258.38 | 305.208 12208.22 | 415.422 16616.88 | 542.592 21703.68 | 686.718 27468.82 |
内径(mm) | 1000 | 1100 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 |
Qmin(m3/h) Qmax(m3/h) | 847.80 33912 | 1025.838 41033.52 | 1220.832 48833.28 | 1660.688 66467.52 | 2170.368 86814.72 | 2746.872 109874.88 | 3391.20 135648 | 4103.352 164134.08 |
