轻型高压试验变压器结构工作原理

来源:网络  作者:网络转载   2019-10-10 阅读:421

轻型高压试验变压器结构工作原理

高压试验变压器采用单框芯式结构。初级绕组绕在铁芯上、高压绕组在外,这种同轴布置减少了漏磁通,因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角结构,整体外形美观大方。其外部结构图见图1,内部结构见图2。

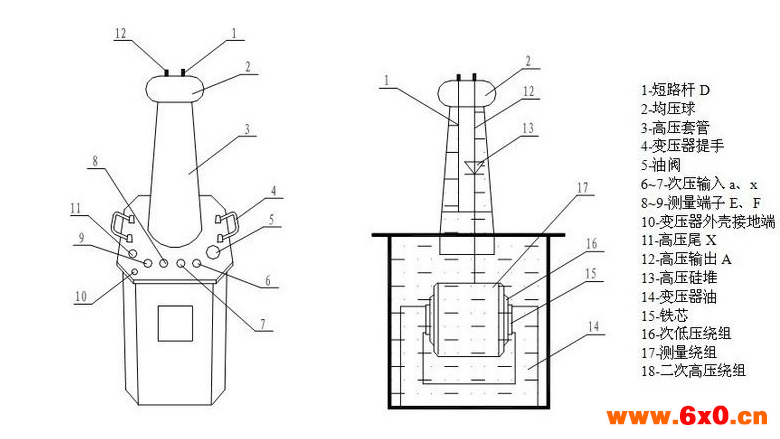

变压器外部结构示意图

1—短路杆D              2—均压球            3—高压套管

4—变压器提手            5—油阀               6、7—次压输入a、x

8、9—测量端子E F      10—变压器外壳接地端      11—高压尾

12—高压输出A          13—高压硅堆             14—变压器油

15—铁芯                16—次低压绕组           17—测量绕组

18—二次高压绕组

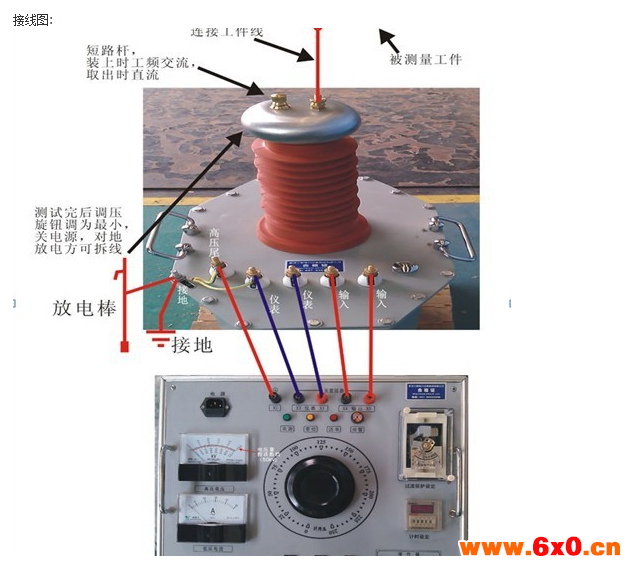

在TQSB试验变压器中,a、x为低压输入端子,E、F为低度表测量端子,A、X为高压输出。

三、工作原理:

    TQSB系列轻型高压试验变压器为单相变压器,联结组标号I.I.用二频220V(10KVA以上为380V)电源接入系列操作箱(台),经操作箱内自耦调压器(50KVA以上调压器外附)调节至0-200V(或0-400V)

电压输出至TQSB试验变压器的初级绕组,根据电磁感应原理,在试验变压器高压绕组可获得试验所需的高电压。

  • 单台TQSB试验变压器的工作原理图见图3

图3:单台TQSB高压试验变压器原理图



2、单台TQSB试验变压器工作原理图见图4,图中高压套管中装有高压硅堆,串接在高压回路中作半波整流,以获得直流高电压。当用一短路杆将高压硅堆短接时,可获得工频高电压,作为交流输出状态,取消短路杆时,作为直流输出状态。

图4单台TQSB交直流试验变压器原理图

图中:D-短路杆              VD-高压硅堆

3、三台试验变压器串级获得更高电压的结线原理图   5。串级高压试验变压器有很大的优越性,因为整个试验装置由几台单台试验变压器组成,单台试验变压器输出电压容量小,电压低、重量轻、便于运输和安装,它既然可串接成高出几倍的单台试验变压器输出电压组合使用,又可分开成几套单台试验变压器单独使用。整套装置投资小,经济实惠。图5中,在级和第二级的每个单无试验变压器中都有一个励磁绕组A1、C2和A2、C2。在三台串级试验变压器基本原理图中,低压电源加在试验变压器I的;初级组a1×1组,单台试验变压I、的输出电压都是V。励磁绕组A1、C1给第三级试验I Ⅱ的初级绕组供电。第二级试验变压器Ⅱ的励磁绕组A2、C2给第三级试验变压器I Ⅱ的初级绕组供电。第二级试验变压器Ⅱ和第三级试验变压器Ⅱ的箱体分别处在对地为1V和2V的高电位上,氢箱体对地是绝缘的,试验变压器I的箱体是接地的。这样级、第二级、第三试验变压器对地的额定输出电压分别为1V、2V、3V、其额定容量分别为3P、2P、1P。

TQSB试验变压器高压套管中的高压硅堆未画出,其原理与上图相同。
