浅析磁翻板液位计中心距与可视距离简述图

浅析磁翻板液位计中心距与可视距离简述图：

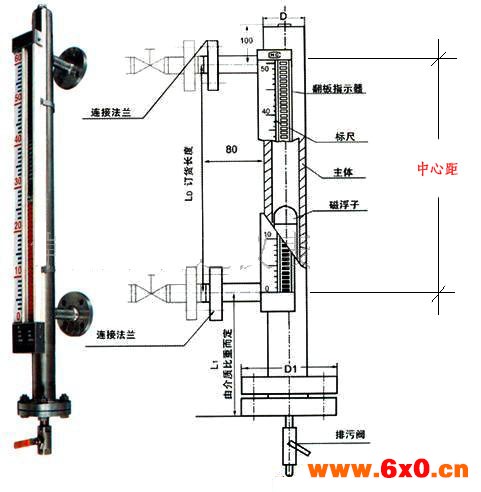

磁翻板液位计的中心距的概念，本站已有专门的论述，详情可参考：磁翻板液位计的中心距是指什么?，简略来说中心距就是指（竖直侧装）上端法兰中心孔与下端法兰中心孔之间的距离，而这个两法兰中心之间的距离一般就是指液位测量范围量程。比如现场液位测量范围是3米。那么法兰中心距就是3米。下面我们磁翻板液位计的结构图来进行说明：



1、从结构图可以看出，法兰中心距不代表整体液位计的长度（高度）。刻度指示用的翻板长度（高度）也要比法兰中心距稍微长一点（多出的部分是铭牌和翻板顶部一些部分）。

为什么整体的长度会比中心距（液位测量量程）长呢。因为从上面结构图我们可以看出，当液位刻度为0或的时候，（浮力原理）浮子的上端要与刻度0对齐，那么主体钢管道也要零点刻度往下延长，以便留有浮子长度（浮子的长度根据介质密度来决定）的空间。同样，液位满量程的时候也是一样考虑。而且还要加装排污阀，排污阀的操作空间也要考虑在安装空间的因素里面。

2、可视距离就是可以眼看到的液位测量范围，换句话说，磁翻板液位计的可视距离标准来说等同于法兰中心距或者液位测量范围。当然如果用户有特殊需求，也可以加长，也就说，再特殊要求的时候，可视距离（范围）可以比法兰中心距（现场真实测量范围）长。

比如现场罐体高度为1米，要求测量范围量程是1米，那么法兰中心距也是1米（当然这里要考虑罐体底部离地面的距离够不够浮子长度和排污阀操作空间），如果这个时候需要延长可视距离，也是可以做到的。只要在制作液位计的时候，同时加长磁翻板液位计的主体管道长度和刻度指示翻板的长度即可，而法兰中心距保持不变，即上端法兰安装和下端法兰安装依然是在1米罐体的顶端和下端。

（当然这里依然考虑顶端上面的空间距离和底部离地面的距离,，因为有的场合是在室内，特别是室内在顶部与房顶的空间问题。而且有的场合罐体底部与地面只有一块钢板厚度的空间，基本接近地面。比如上周某化工厂订购的一台磁翻板液位计，罐体是5米，但是由于团体底部离地面只有一块钢板距离，空间不够，所以法兰中心距只能做到4米4，（竖直侧装）也就是说下端法兰离罐体底部还有60公分距离确保浮子的长度和排污阀的空间）。只要顶部空间够多，1米的罐体，1米的量程范围，翻板和主体管道可以加长至1米5。也就说，刻度指示翻板的可视距离变成了1米5。
