中硼硅玻璃安瓿瓶偏光内应力测试方法

来源:网络  作者:网络转载   2019-10-10 阅读:987

  中硼硅玻璃安瓿瓶内应力是人眼不能直接观察的,但是若是这个安瓿瓶应力太过集中于某一个部位或者某几个点,安瓿瓶容易破碎。所以内应力是安瓿瓶标准中要求的必检项目。济南三泉中石实验仪器有限公司为此特别设计了偏光应力仪YLY-03,专业测试中硼硅玻璃安瓿瓶偏光内应力。

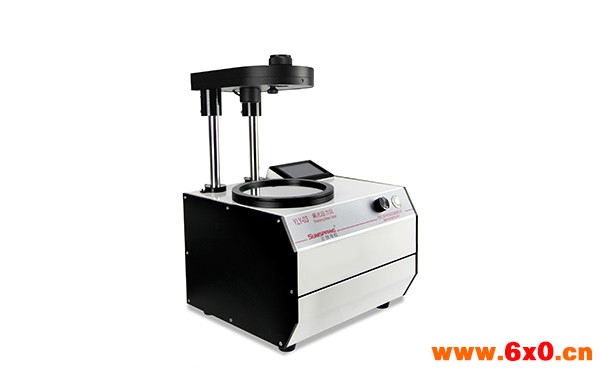

偏光应力仪

偏光应力仪

  实验设备

  中硼硅玻璃安瓿瓶偏光应力仪YLY-03是济南三泉中石实验仪器有限公司生产的药包材检测仪器,中重要的部件就是光学波片,因为它要运用光的漫反射和折射原理,通过光源射入玻璃瓶后进行双折射,进入人眼。具有定性和定量两种实验模式,数值大触摸屏显示实验结果。



  执行标准:YBB00332002-2015 《低硼硅玻璃安瓿》、YBB00322005-2015 《中硼硅玻璃安瓿》、YBB00162003-2015《内应力测定法》



  试验原理

  用于应用偏振光干涉原理检查玻璃内应力或晶体双折射效应的仪器。由于仪器备有灵敏色片,并应用1/4波片补偿方法,因此本仪器不仅可以根据偏振场中的干涉色序,定性或半定量的测量玻璃的内应力,还可以准确定量的测量出玻璃内应力数值。



  试验过程

  中硼硅玻璃安瓿瓶瓶底内应力测试

  (1)将四分之一波片置入视场,调整偏光应力仪零点,使之呈暗视场。

  (2)把供试品放入视场,从口部观察底部,这时视场中会出现暗十字(图4)。

  (3)转偏光镜,使暗十字分离成两个沿相反方向移动的圆弧(图5)。

  (4)观察在圆弧的凹侧会出现蓝灰色,凸侧会出现褐色。

  (5)绕轴线旋转供试品,找出zui大应力点,旋转偏光镜,直至蓝灰色被褐色取代,记录此时的检偏镜旋转角度,并测量该点的厚度。



  中硼硅玻璃安瓿瓶瓶壁内应力测试

  (1)将四分之一波片置入视场,调整偏光应力仪零点,使之呈暗视场。

  (2)把供试品放入视场中,使供试品的轴线与偏振平面成45°

  (3)观察侧壁上出现亮暗不同的确定zui大应力区。

  (4)记录测得zui大应力区的检偏镜放置角度,并分别测量两侧壁的厚度(之和)。



  内应力是中硼硅玻璃安瓿瓶瓶一项重要的检测指标,了解仪器详情请致电三泉中石。

标签: 安瓿
