VLF3000低频高压耐压机市场应用一、产品及选用

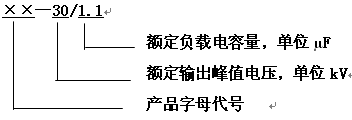

1、命名说明
2、超低频系列产品 表1
型号 | 额定电压 | 带载能力 | 电源保险管 | 重量 | 用途 |
VLF-30/1.1 | 30kV (峰值) | 0.1Hz,≤1.1µF | 10A | 控制器:4㎏ 升压体:25㎏ | 10KV电缆、发电机 |
0.05Hz,≤2.2µF | |||||
0.02Hz,≤5.5µF | |||||
VLF-50/5 | 50kV (峰值) | 0.1Hz,≤5µF | 5 | 控制器:5㎏ 升压体:55㎏ | 用于电缆故障的烧穿 |
0.05Hz,≤10µF | |||||
0.02Hz,≤25µF | |||||
VLF-80/1.1 | 80kV (峰值) | 0.1Hz,≤1.1µF | 30A | 控制器:5㎏ 升压体:45㎏ | 35Kv电缆、发电机 |
0.05Hz,≤2.2µf | |||||
0.02Hz,≤5.5µF |
3、根据被试对向选择适当规格的产品。
使用时,试品电容量不得超过仪器的额定容量。试品电容量过小,会影响输出波形。若小于0.05µF,仪器将不能正常输出。可并联0.1 µF的电容辅助输出。下面是一些设备的电容量,供用户参考。
不同发电机的单相对地电容量 表2
| 火 电 | 水 电 | |||||
发电机容量(MW) | 200 | 300 | 600 | 85 | 125-150 | 300 | 400 |
单相对地 电容(µF) | 0.2-0.25 | 0.18-0.26 | 0.31-0.34 | 0.69 | 1.8-1.9 | 1.7-2.5 | 2.0-2.5 |
交联聚乙烯绝缘单芯电力电缆的电容量(µF/km) 表3
电容µF/Km | ||||||||||||
电压kV | 10 | 0.15 | 0.17 | 0.18 | 0.19 | 0.21 | 0.24 | 0.26 | 0.28 | 0.32 | 0.38 | - |
| 35 | - | - | - | 0.11 | 0.12 | 0.13 | 0.14 | 0.15 | 0.16 | 0.17 | 0.19 |
截面积cm2 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | 270 |
4、试品电流的估算方法:
计算公式: I=2πfCU
VLF3000低频高压耐压机市场应用二、绝缘耐压试验原理
超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道,在对大型发电机、电缆等试品进行工频耐压试验时,由于它们的绝缘层呈现较大的电容量,所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备,不但笨重,造价高,而且使用十分不便。为了解决这一矛盾,电力部门采用了降低试验频率,从而降低了试验电源的容量。从国内外多年的理论和实践证明,用0.1Hz超低频耐压试验替代工频耐压试验,不但能有同样的等效性,而且设备的体积大为缩小,重量大为减轻 ,理论上容量约为工频的五百分之一。试验程序大大地减化,与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。我国电力部以委托武汉高压研究所起草了《35kV及以下交联聚乙烯绝缘电力电缆超低频(0.1Hz)耐压试验方法》行业标准。我国正在推广这一方法,本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机、电力电容器的交流耐压试验之中。

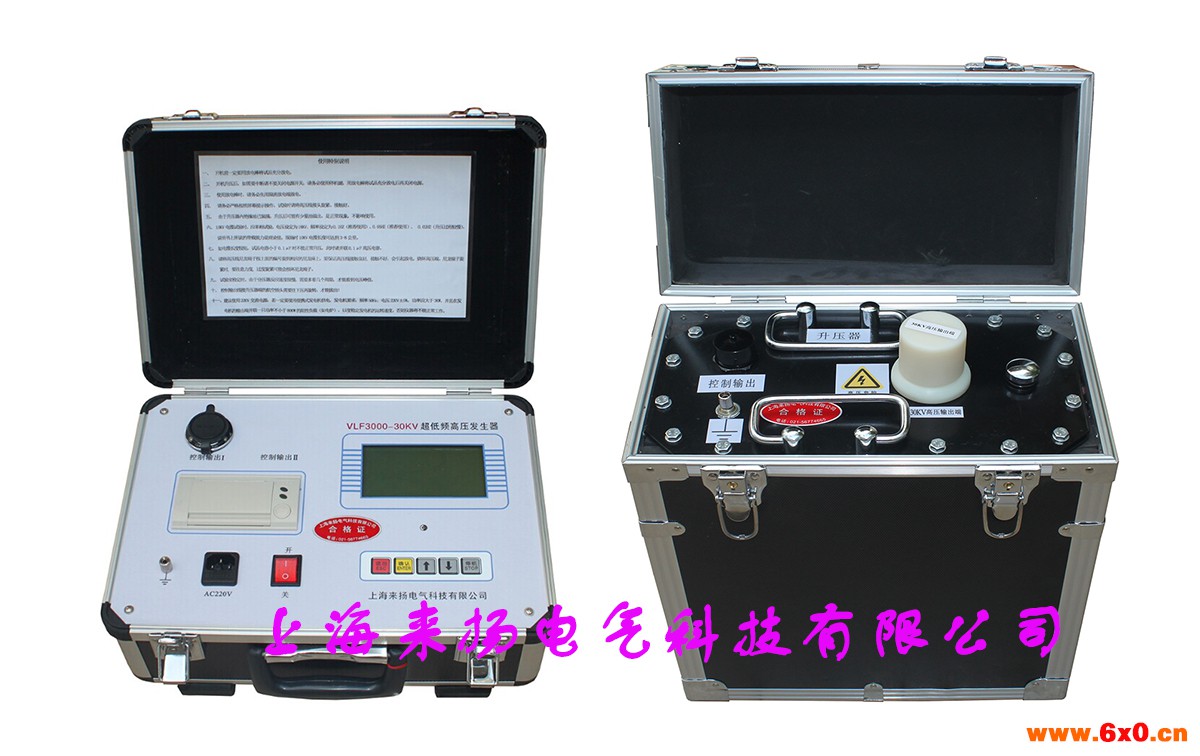

VLF3000低频高压耐压机市场应用三、产品简介
本产品接合了现代数字变频先进技术,采用微机控制,升压、降压、测量、保护完全自动化,并且在自动升压过程中能进行人工干预。由于全电子化,所以体积小重量轻、大屏幕液晶显示,清晰直观、打印机输出试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件,第4部分:超低频高压发生器通用技术条件》电力行业标准,使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号,所以存在正弦波波形不标准,测量误差大,高压部分有火花放电,设备笨重,而且正弦波的二,四象限还需要大功率高压电阻进行放电整形,所以设备的整体功耗较大。本产品均能克服这样一些不足之处,另外,还有如下特点需要特别说明:
电流、电压数据均直接通过高压侧采样获得,所以数据真实、准确。
过压保护:当输出超过所设定的限压值时,仪器将停机保护,动作时间小于20ms。
过流保护:设计为高低压双重保护,高压侧可按设定值进行停机
保护;低压侧的电流超过额定电流时将进行停机保护,动作时间都小于20ms。
★ 高压输出保护电阻设计在升压体内,所以外面不需另接保护电阻。
由于采用了高低压闭环负反馈控制电路,所以输出无容升效应。
VLF3000低频高压耐压机市场应用四、技术参数
1、输出额定电压:参见表1
2、输出频率:0.1Hz、0.05Hz、0.01Hz。
3、带载能力:参见表1 0.1 Hz 大1.1µF
0.05 Hz 大2.2µF
0.02 Hz 大5.5µF
4、测量精度:3%
5、电压正,负峰值误差:≤3%
6、电压波形失真度:≤5%
7、使用条件:户内、户外;温度:-10℃∽+40℃;湿度:≤85%RH
8、电源:交流50 Hz,220V ±5%
9、电源保险管:参见表1
VLF3000低频高压耐压机市场应用五、结构说明

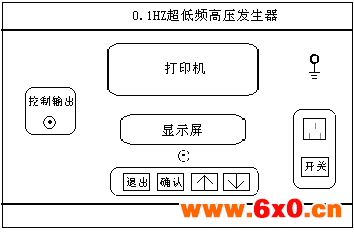

1、控制器面板示意图
图1
图1中各部件示意以及功能说明:
(1)“地”:接地端子,使用时与大地相连。
(2)“控制输出”:输出多芯插座,使用时与升压体的输入多芯插座相连。
(3)“对比度”:对比度调节旋扭,用于调节液晶显示器的对比度。
(4)“功能键”:其功能由显示器提示栏对应位置提示。
(5)“AC220V”:电源输入插座,内藏保险管。
(6)“开关”:电源开关。内藏指示灯,开时亮,关时熄。
(7)“打印机”:打印测试报告。
(8)“液晶显示器”:显示测试数据。
2、升压器结构示意图
六 操作说明
1、连线方法

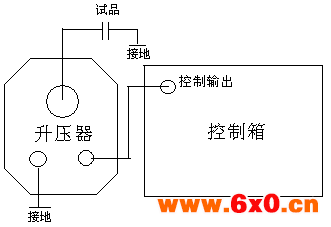

图3 (连线图)
连线说明:用本产品随机配备的两根专用线和接地线按图3的方法连接。电源插座用电源线连至50Hz/220V的交流电上。
2、操作程序
(1) 开机。(注意:每次开机前都要对试品充分放电,升压过程中需要停机时请先按停机键,再用电源开关)
按上述方法连好所有线路之后,就可以将电源开关打开。仪器在微机上电复位下,自动进入如图4所示的设限界面。在进行连线、拆线、或暂不使用仪器时,应将电源关掉。电源插座上装有保险管。若开机屏幕无显示,应先检查保险管是否熔断。大小应按表1提供的数据更换。
(2) 设置限定参数
图4(设定界面)
在图4所示的设限界面上,可根据试验的需要设定好试验频率、试验电压、高压侧的过压保护值、过流保护值、试验时间。将光标移到相应的设定,按确定键选择。
频率有三种选择:0.1、0.05、0.02。它规定了仪器的输出频率。单位为Hz
试验电压范围为10KV至额定值。(请不要设小于10KV的试验电压),它规定了我们所要升至的试验电压。仪器升至这个设定电压值时,就不再升压,并保持在这个峰值下进行等幅的正弦波输出。
电压保护值设定范围为0至额定值,单位为kV。它规定了通过试品的电压上限值,当电压超过此设定时,仪器自动切断输出,进行停机操作。一般情况下电压保护值设定为比试验电压高4KV。
电流保护值设定范围为0至额定值,单位为mA。它规定了通过试品的电流上限值,当电流超过此设定时,仪器自动切断输出,进行停机操作。
定时修改范围:0-99分。它规定了试验时间的长短。单位为分钟。
以上电压,电流均为峰值,仪器显示的测量数据,以及打印报告上的电压电流值均为峰值。
将光标移到“启动试验电压”按确定键,仪器进入图5所示的升压界面。
自动升压

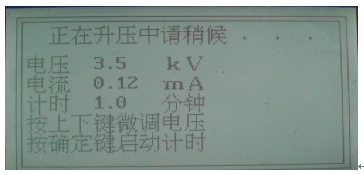

自检成功后,仪器自动进入升压状态。仪器将用若干个周期的时间将电压升至设定值。在升压过程中,按停机键,仪器将切断电压输出,回到开始画面。当升压值接近设定值时出现图6
图6
此时按“上下”键,微调电压,按“确定”键,仪器开始计时,计时结束后自动打印试验报告。回到开始画面,放电结束后再开始下一次测量。
★另外还有两种非正常停机:过压保护停机、过流保护停机。停机后出现相应的提示界面,放电结束后,再调整限制电压值或限制电流值,再开始下次测量。
七 电缆的超低频耐压试验方法
1、将与试品相连的电器设备全部脱离试品电缆。
2、采用10000V兆欧表对试品电缆各相分别进行绝缘电阻试验,记录试验值。
3、试验电压峰值:Umax=3Uo,其中Uo为电缆导体对地或金属屏蔽之间的额定工作电压。例如:额定电压为10KV电缆,单相额定电压 Uo:
Uo=10/√3kV
所以试验电压峰值为:Umax=3Uo
=3×10/√3kV
=√3×10kV
=17.32kV
4、试验时间:60分钟。
5、可分相进行测试。试品电缆的电容值在试验设备负载容量能力范围内时,可将试品电缆三相线芯并联后,同时进行耐压试验。

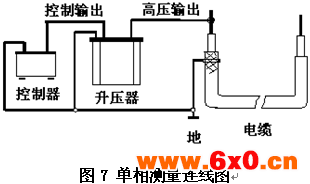

6、用随机附带的专用柔性连接电缆将试验设备与试品电缆按图7所示的方法相连接。合上电源,设定好试验频率、时间和电压以及高压侧的过流保护值、过压保护值,然后开始升压试验。升压过程应密切监视高压回路,监听试品电缆是否有异常响声。升至试验电压时,即开始记录试验时间并读取试验电压值。
7、试验时间到后,仪器自动停机。试验中若无破坏性放电发生,则认为通过耐压试验。
8、在升压和耐压过程中,如电流异常增大,电压不稳,试品电缆发生异味,烟雾或异常响声或闪烙等现象,应立即停止升压,停机后查明原因。这些现象如果是试品电缆绝缘部分薄弱引起的,则认为耐压试验不合格。如确定是试品电缆由于空气湿度或表面脏污等原因所致,应将试品电缆清洁干燥处理后,再进行试验。
9、试验过程中,如果遇到非试品电缆绝缘缺陷使仪器出现过流保护,在查明原因后,应重新进行全时间连接耐压试验。不得仅进行“补足时间”试验
八、大型高压发电机的超低频耐压试验方法
对发电机的超低频耐压试验操作方法与以上对电缆的操作方法相似。下面就不同的地方作重点补充说明。
1、在交接、大修、局部更换绕组以及常规试验时,均可进行此项试验。用0.1Hz超低频对电机进行耐压试验,对发电机端部绝缘的缺陷比工频耐压试验更有效。其原因是在工频电压下,由于从线棒流出的电容电流在流经绝缘外面的半导体防晕层时造成了较大的电压降,因而使端部的线棒绝缘上承受的电压减小;而在超低频情况下,此电容电流大大减小了,半导体防晕层上的压降也大为减小,故端部绝缘上电压较高,便于发现缺陷。
2、连线方法:试验时应分相进行,被试相加压,非被试相短接接地。如图8所示
3、按照有关规程的要求,试验电压峰值可按如下公式确定:
Umax=√2βKUo
其中Umax :为0.1Hz试验电压的峰值(kV)
β:0.1Hz与50Hz电压的等效系数,按我国规程的要求,取1.2
K:通常取1.3∽1.5 一般取1.5
Uo :发电机定子绕组额定电压(kV)
例如:额定电压为13.8 kV的发电机,超低频的试验电压峰值计算方法为:
4、试验时间按有关规程进行
5、在耐压过程中,若无异常声响、气味、冒烟以及数据显示不稳定等现象,可以认为绝缘耐受住了试验的考验。为了更好地了解绝缘情况,应尽可能全面监视绝缘的表面状态,
特别是空冷机组。经验指出,外观监视能发现仪表所不能反映的发电机绝缘不正常现象,如表面电晕、放电等。
图8 测量定子的某相连线图
九、电力电容器的超低频耐压试验方法

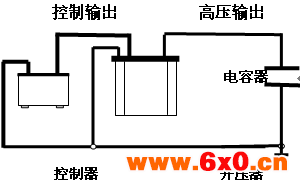

试验操作方法与上述方法相似,连线方法如图9所示。在确定试验电压和试验时间时,应按照有关规程办。
图9 测量电容器的连线图
十、注意事项
1、所配升压器不得作它用。
2、机内带电,切勿自行拆机修理,以免发生意外。仪器有故障,应与我公司联系修理。
3、关机后应用放电棒对试品进行充分放电,再拆线。
4、开机前应用放电棒对试品进行充分放电。
5、每次启动升压前应用放电棒对试品进行充分放电
十一、随机附件
1、专用高压连接电缆一根。
2、专用低压连接电缆一根。
3、电源线一根。
4、电源保险管十只。
5、放电棒一根。

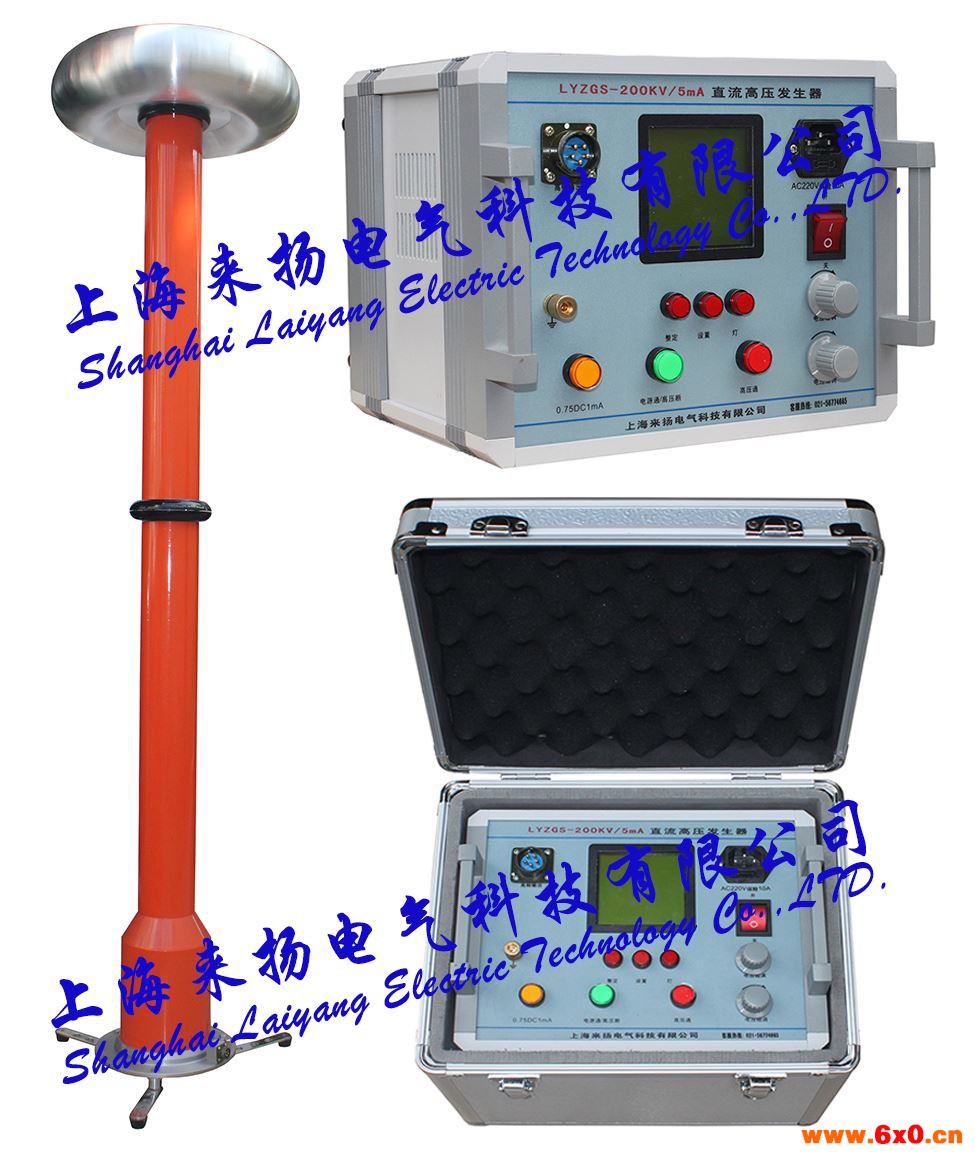

一、产品简介
是根据中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求,新研究、设计、制造的,是新时代的科技产品——便携式直流高压发生器,是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验,是新世纪理想的换代产品。
采用高频倍压电路,应用新的PWM高频脉宽调制技术,闭环调整,采用了电压大反馈,使电压稳定度大幅度提高。使用性能的大功率IGBT器件及其驱动技术,并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式,并能承受额定电压放电而不损坏。
仪器主要部件选用美国、德国、日本等国先进技术的元器件,使仪器更可靠、更稳定,倍压筒体用德国技术研制生产,高频变压器经有关专家特殊设计、体积小,容量大,过载能力强,便于现场作业试验。展望未来,企业将继续积极开拓市场。以质量和信誉为生命,不断提高科技水平,研制出的产品,以满足用户的需要,努力开拓,再铸新世纪的辉煌。
二、产品特点
1、体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全,便于野外使用,是新世纪理想的可靠产品。
2、采用先进技术、工艺制造,应用新的PWM高频脉宽调制技术、脉冲串逻辑阵列调制,采用大功率IGBT器件,利用高频技术提高频率,频率高达100kHz,从而使输出高压稳定度更高,波纹系数更小。
3、按免维修设计,主要部件均选用美、德、日等国进口先进技术的元器件,经久耐用,不怕连续对地直接短路放电。
4、精度高、测量准确。电压、电流表均为数字显示,电压分辨率为0.1kV,电流分辨率为0.1uA,控制箱上电压表直接显示加在负载试品上的电压值,使用时无需外加分压器,接线简单。仪器具有高、低压端测量泄漏电流,高压端采用圆形屏蔽数字表显示,不怕放电冲击,抗干扰性能好,适合现场使用。
5、电压调节稳定度高,全量程平滑调压,输出电压调节采用进口单个多圈电位器,升压过程平稳,调节精度高,并设计有粗调和细调功能。电压调节精度优于0.1%,电压、电流测量误差小于1.0%,脉动因数优于0.5%。
6、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强,保护完善可靠,使操作安全,各种技术指标均优于行业标准及优于同类产品。
7、增设了高精度75%VDC-1mA的功能,做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键,在做避雷器试验时,当电流升到1000uA时、就打开0.75的按钮,这时电压表、电流表所显示的值就是75%的数据,做完后应立即将升压的旋钮回到零位上,同时将细调电压旋钮回到零位上,并应立即按绿色按钮,切断高压并关闭电源开关。再做其它的试验。
8、方便的过电压整定设置功能,采用了电脑数字整定,只要将整定键和设置键同时按下,就能将整定电压值直观显示,使你操作更随意,显示数值单位为kV。本机具有时间显示设定功能。发电机电源强制启动功能
9、倍压筒可分节结构,现场使用,灵活方便,一机多用,经济实惠。
10、底部设有三只内藏式支撑脚,增加了倍压筒的稳定性。

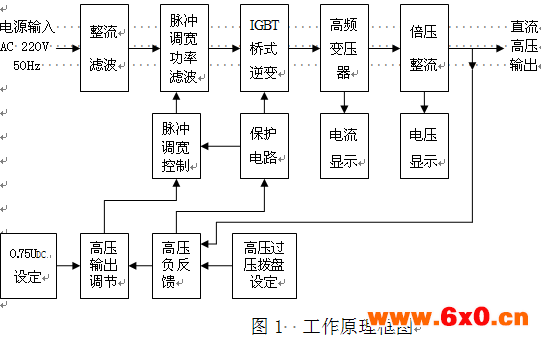

三、电气工作原理框图
四、产品规格及主要技术性能
规 格 技术参数 | 60/2 | 100/2 | 120/2 | 160/2 | 180/2 | 200/2 | 250/2 | 100/200 3/2 | 200/300 5/2 | 其 它 等 级 |
输出电压(kV) | 60 | 100 | 120 | 160 | 180 | 200 | 250 | 100/200 | 200/300 |
600~800kV等合同 定做。 |
输出电流(mA) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3/2 | 5/2 | |
输出功率(W) | 120 | 200 | 240 | 320 | 360 | 400 | 500 | 400 | 600 | |
充电电流(mA) | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 4.5/3.0 | 7.5/3.0 | |
机箱重量(kg) | 4.3 | 4.3 | 4.3 | 4.3 | 4.3 | 4.4 | 4.5 | 4.5 | 8.1 | |
倍压筒高度(mm) | Φ80 ×500 | Φ80 ×620 | Φ80 ×770 | Φ80 ×770 | Φ110 ×770 | Φ110 ×770 | Φ110 ×820 | Φ110 ×800 | Φ110 ×1350 | |
倍压重量(kg) | 6.3 | 6.8 | 6.8 | 7.2 | 7.2 | 7.2 | 7.6 | 7.5 | 12.6 | |
高压极性 | 负电压极性,零电压启动,连续可调。 | |||||||||
工作电源 | AC 220V±10%;50Hz | |||||||||
电压测量误差 | 1.0%(满度)±1个字,高分辨率0.1%kV | |||||||||
电流测量误差 | 1.0%(满度)±1个字,高分辨率0.1%uA | |||||||||
过压整定误差 | ≤1.0% | |||||||||
0.75切换误差 | ≤0.5% | |||||||||
纹波系数 | ≤1.0% | |||||||||
电压稳定度 | 随机波动,电源电压变化±10%时≤0.5% | |||||||||
工作方式 | 间断使用;额定负载30分钟;1.1倍额定电压使用:10分钟 | |||||||||
环境温度 | -15℃~50℃ | |||||||||
相对湿度 | 当温度为25℃时,不大于90%(无凝露) | |||||||||
海拔高度 | 2500米以下 |

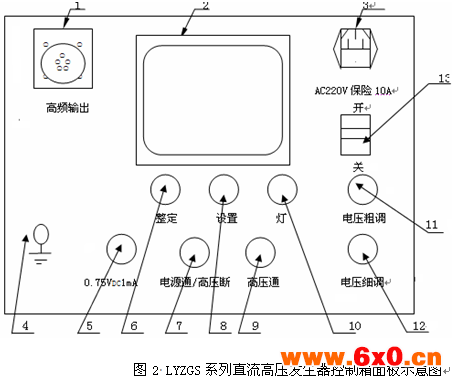

五、使用说明
⑴ 高频输出及电压、电流测量电缆快速联接多芯插座:用于机箱与倍压部分的联接。联接时只需将电缆插头上的白点对准插座上的白点顺时针方向转动到位即可。拆卸时只需逆时针转动电缆插头即可。注意:安装、拆卸插头时,请握紧插头的金属圆环处旋转。严禁手握电缆线旋转及拉拨电缆线旋转,以免造成插头与电缆线之间断线。

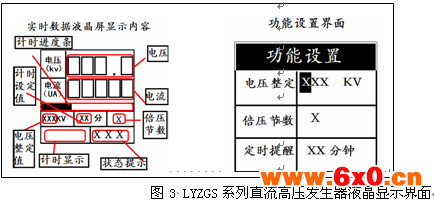

⑵液晶显示屏:显示测量数据;电压整定数值;定时提醒;倍压节数等,显示内容与您的操作有关。
⑶ 电源输入插座:单相交流220V±10%,50Hz。将随机配置的电源线与电源输入插座相联(插座内自带保险管10A或单独保险座)。
⑷接地接线柱:此接地端子与倍压筒接地端子及试品接地联接为一点后,再与接地网相连。
⑸75%VDC-1mA用黄色带灯按钮:红灯亮时有效。当按下黄色按钮后黄灯亮,输出高压降到原来的0.75倍,并保持此状态,此功能是专门为氧化锌避雷器快速测量用0.75VDC-1mA,按下绿色按钮红灯、黄灯均灭,高压切断并退出0.75倍状态。
⑹⑻功能按钮:1、整定按钮:(多功能键)当您在使用发电机电源进行试验时,由于未接地,机器无法启动,且屏幕提示区出现未接地提示和图片闪烁提示;当您按下此按钮3秒后可解除未接地告警,提示区仍为未接地提示,图片停止闪烁,机器可以正常升压。2、设置按钮(多功能键)当您需要定时提醒时在实时数据界面按下此按钮可启动定时提醒,屏幕左下方出现计时,数据区下方进度条开始走动,当计时满时,进度条满,蜂鸣器响。任何时候再按下此按钮计时器都会重新可始计时。
复用功能:在使用过程中,如需改变电压整定数值,定时提醒数值,倍压节数时,可在按下整定按钮后,再按设置按钮屏幕进入功能设置界面。(进入功能设置界面后,若3秒内没有任何操作则自动回到实时数据界面,在功能设置界面下请不要升压,以免造成机器和试品的损坏)在功能设置界面下
按下整定按钮,改变调整对象{选中的对象为高亮暗淡显示}
按下设置按钮,改变被调整对象的数值(若对象是倍压节数,则可以改变单双
⑻ 单双节选择开关(为双节倍压筒专用)、电压满度换档(分节)开关:当开关拨向1时,倍压筒为单节,电压表显示的是单节倍压筒电压;当开关拨向2时,倍压筒为双节,电压表显示的是双节倍压筒电压。
双节倍压筒使用时,请将上节下端法兰白点标记对准下节上端法兰白点后,顺时针方向旋转到碰足(约30度角左右),即上下节电气联接到位,反之为卸下。
单节使用时,请别忘记把另配置的一端顶盖,用上述的方法装到下节的顶端上。
⑺ 绿色带灯按钮:绿灯亮表示电源已接通及高压断开。在红灯亮状态下,按下绿色按钮,红灯灭绿灯亮,高压回路切断。
⑼ 红色带灯按钮、高压接通按钮、高压指示灯:在绿灯亮的状态下,按下红色按钮后,红灯亮绿灯灭,表示高压回路接通。此时可升压。此按钮须在电压调节电位器回零状态下才有效。如按下红色按钮红灯亮,绿灯仍亮,但松开按钮红灯灭绿灯亮,表示机内保护电路已工作,此时必须关机检查过压整定拨盘开关是否小于满量程的5%及有无其它故障,检查无误后再开机。
⑽灯按钮:液晶屏背光,若您在昏暗的环境下进行试验,看不清屏幕显示的内容时可按下此按钮,背光亮,再次按下,则背光灭。
⑾ 粗调电压调节电位器:该电位器粗调多圈电位器,顺时针旋转为升压,反之为降压。此电位器具备控制电子零位保护功能。因此升压前必须先回零位。电压调节精度0.1%kV,试验完毕后,该电位器应回到零位上。
⑿ 细调电压调节电位器:为调整精度用,该电位器微调多圈电位器,顺时针旋转为升压,升压很微慢,反之为降压。细调一般为后用于调整电压准确数和做氧化锌避雷器试验,后调整电流准确数用。试验完毕后,该电位器应回到零位上。
⒀ 电源开关:将此开关朝上边按下,电源接通,绿灯亮;反之为关断。避免用此开关直接关断高压,关机时,首先使电压粗调和微调电位器都回到零位后,然后关闭电源开关。

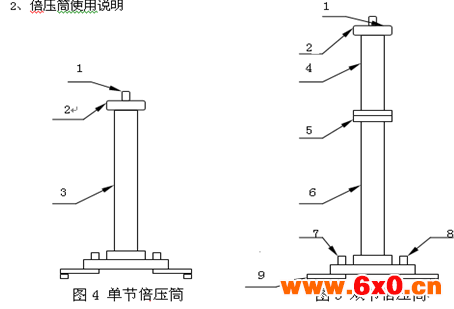

1.高压引出接线柱 2.均压罩
3.倍压筒体 4.上节倍压筒
5.上下节联接法兰 6.下节倍压筒
7.接地端子 8.与控制箱联接电缆插座
9.△-Y形伸缩式接脚
六、操作步骤
1、使用前准备
⑴ 直流发生器在使用前应检查其完好性,联接电缆线不应有断路和短路,设备无破裂等损坏。

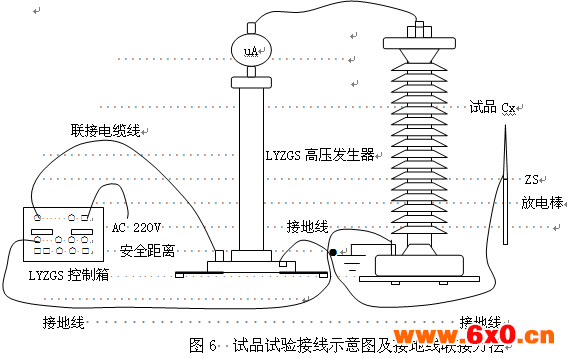

⑵ 将机箱、倍压筒放置到合适的安全的位置,分别联接好电源线、电缆线和接地线。保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联使用,以免击穿时地电位抬高形成反击,损坏仪器。(见图6)
⑶ 检查电源开关是否在关断的位置上,并检查调压电位器应在零位上,过电压保护整定拨盘开关设置在适当的位置上,一般为1.10~1.20倍测试电压值。
2、空载升压验证过电压保护整定值
⑴ 请认准电源是单相交流220V,50Hz.接通电源开关,此时绿灯亮,表示电源接通。
⑵ 按红色按钮,则红灯亮,表示高压接通。
⑶ 顺时针方向平缓调节调压电位器粗调和细调,输出端即从零开始升压。升到所需的电压后,按规定时间记录电流表读数,并检查控制箱及输出电缆有无异常现象及声响。必要时用外接高压分压器校准控制箱上的直流高压指示。
⑷ 降压,将调压电位器回零后,随后按绿色按钮,切断高压并关闭电源开关。
3、对试品进行泄漏及直流耐压试验
⑴ 在做负载试验前,将高压屏蔽微安表安装到高压倍压筒上的高压输出端上,并将配套的专用屏蔽线分别接到微安表上和被试品上(详细请见高压屏蔽微安表使用说明书)。
⑵ 检查仪器、放电棒、倍压筒、试品联接线、接地线是否正确,接地线联接是否可靠,检查高压安全距离是否符合要求,方可开始进行试品的高压试验。
⑶ 检查确认仪器等无异常情况后,接通单相交流220V电源开关,此时绿灯亮,表示电源接通。可开始进行试品的直流泄漏和直流耐压试验。
⑷ 按红色按钮,则红灯亮,表示高压接通,待升高压。
⑸ 顺时针方向平缓调节调压电位器粗调和细调,输出端即从零开始升压。升压速度以每秒3-5kV上升试验电压为宜。对于大电容试品升压时更要缓慢升压,否则可能导致电压过冲,还需监视电流表充电电流不超过直流发生器的大充电电流。当升到所需的电压或电流后,按规定时间记录电流表及电压表的读数。
⑹ 试验完毕后,降压,将调压电位器粗调和细调回零后,随后按绿色按钮,切断高压并关闭电源开关。
⑺ 试验完毕后,应用放电棒对试品进行多次放电,放电后方可靠近试品和拆线工作(放电请详细见放电棒使用说明书)。
对小电容试品如氧化锌避雷器、磁吹避雷器等先用粗调升到所需电压(电流)的90%,再用细调电位器缓缓升压到所需的电压(电流)值,然后从数显表上读出电压(电流)数值。如需对氧化锌避雷器进行75%VDC-1mA的测量时,应先升到电流到1mA时电压值停止(这时可记录电压、电流值),然后按下黄色按钮,电压即降到原来的75%,并保持此状态。此时可读取微安表数值及电压值。测量完毕后,调压电位器逆时针回到零位,按下绿色按钮,需再次升压时按红色按钮即可。
对大电容试品时,升压应更要缓慢,并需要监视电流表充电电流不超过发生器的大充电电流,一定要放慢升压速度,避免充电电流过大。试验完毕后,将电压调节电位器逆时针回到零位上,随后按绿色按钮,切断高压。此时注意电压表上的电压降到15kV左右,方可用放电棒进行多次放电,确保安全。
4、几种测量方法
⑴ 一般测量时,当接好线后,先把联接试品的线悬空,升到试验电压后,读取空试时的电晕和杂散电流I′,然后接上试品升到试验电压,读取总电流I1。
试品泄漏电流:I0=I1- I′

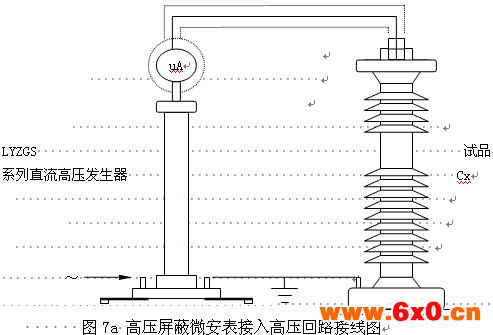

⑵ 当需要精密测量被试品的泄漏电流时,应在高压回路中串接高压屏蔽微安表,见图7a。

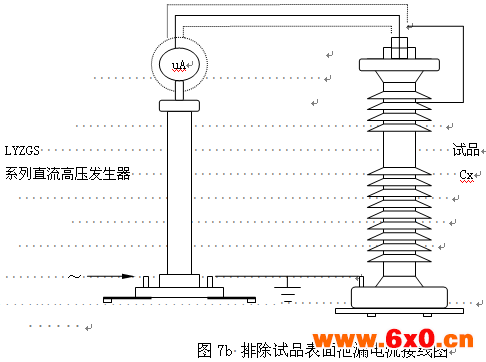

图7a 高压屏蔽微安表接入试品Cx高压侧接线图。高压屏蔽微安表必须有金属屏蔽,应采用屏蔽线与试品联接,高压引线的屏蔽引出应与仪表端的屏蔽紧密联接。如果要排除试品表面泄漏电流的影响,可在试品高电位端用裸金属软线紧密绕几圈后与高压引线的屏蔽相联接(见图7b)。

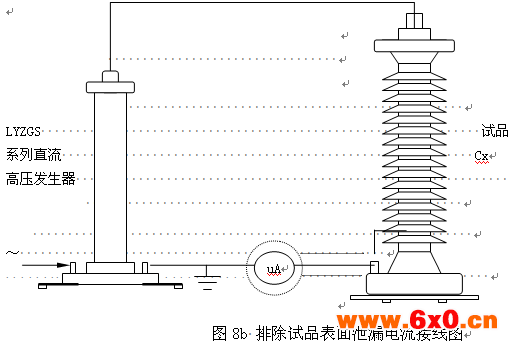

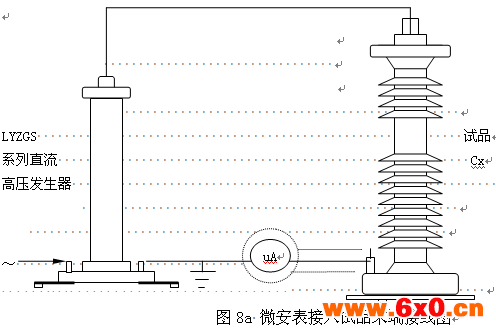

⑶ 对氧化锌避雷器、磁吹避雷器等试品接地端可分开的情况下,也可采用在试品的底部(地电位侧)串入电流表进行测量的方式,但也必须使用屏蔽线(见图8a)。当要排除试品表面泄漏电流的影响,可用软的裸铜线在试品地电位端绕上几圈与屏蔽相联接(见图8b)。
⑷ 试验完毕,降压,将调压电位器回零后,随后按绿色按钮,切断高压并关闭电源开关。
⑸ 对于氧化锌避雷器等小电容试品,一般通过测压电阻放电,时间很快。而对电缆、电机等大电容试品,一般要等待试品电压自放电到试验电压的20%以下,再通过放电棒进行放电。待试品充分放电后并挂好接地线,才允许进行高压引线的拆除和更换接线工作。
5、保护动作后的操作
在使用过程中发现红灯灭,绿灯亮,直流高压下降,即为有关保护动作。此时应按下列步骤操作:
⑴ 将调压电位器退回零位。
⑵ 关闭电源开关,面板指示灯均不亮。
⑶ 一分钟后,待机内低压电容器充分放电后,才允许再次打开电源开关。重新进行空载试验,并查明情况后,可再次升压试验。
七、故障检查与处理
序号 | 故 障 现 象 | 原 因 | 处 理 方 法 |
1 | 电源开关接通后,绿灯不亮,且风扇不转(有的控制箱没有风扇)。 | 1.电源线开路。 2.电源保险丝熔断。 | 更换电源线, 更换保险丝。 |
2 | 按红色按钮红灯不亮。 | 调压电位器未回零。 | 电位器回零。 |
3 | 按红色按钮红灯亮,绿灯不灭,手松开红灯灭。 | 保护动作过压保护整定小于5-10%(满量程)。 | 将数字拨盘开关整定到适当值。 |
4 | 按红色按钮红灯亮,一升压红灯灭,绿灯亮。 | 高压输出端搭地,试品短路。 | 检查输出电缆,检查被试品。 |
5 | 升压过程中红灯灭,绿灯亮。 | 试品放电或击穿过压或过流保护动作。 | 检查被试品,重新设置整定值。 |
八、限流电阻使用说明
1、限流电阻功能:当试品击穿或闪烁时,起到了限止电流的作用,从而不损坏试验设备。
2、使用方法:只要将限流电阻一端M10螺母拧到直流高压发生器倍压筒顶部,高压输出线螺栓上即可。如果要串接高压微安表(另选购SWB-V型表),只要将微安表底部M10螺母拧在限流电阻的另一端即可。
3、如果使用LYZGS系列直流高压发生器时,试品是氧化锌避雷器、普阀式避雷器和高压开关等电力设备时,可以不用限流电阻。即凡是小电流、小电容试品,可以不用限流电阻。
4、电力电缆、变压器、电机等大电容试品,应在高压回路内串接限流电阻做试验,保护试验设备。
九、注意事项
1、请务必反复检查联接线、接地线是否正确,各部位接地要良好,严禁接地线串联。注意安全距离,确保人身安全。
2、每次试验后,应将升压电位器回到零位(粗调、细调都回零位),按绿色按钮,切断高压并关闭电源开关,后进行放电。
3、未经允许,请勿开启仪器,这会影响产品的保修。自行拆卸厂方概不负责。
4、仪器运输时应避免雨水浸蚀,严防碰撞和坠落。
十、产品成套性
1、控制机箱 1台; 2、高压倍压筒 1节(或2节);
3、电源线 1根; 4、高频输出多芯电缆线 1根;
5、备用保险丝10A 若干只; 6、使用说明书 1份;
7、产品检验合格证、保修卡 1份; 8、产品出厂验收试验报告 1份;
9、放电棒 1根; 10、专用接地线 1根;
11、放电棒使用说明书 1份。
十一、选购件
1、SWB-V高压屏蔽微安表;
2、各种规格高压输出电缆及专用引线夹子;
3、各种规格均压罩(供测局放用);
4、限流电阻;
5、各种规格铝合金箱。
