LYXC-1000蓄电池内阻测试装置电力推广章 简介

1. 说明

本手册为的使用指南,请在操作使用测试仪前仔细阅读本手册。

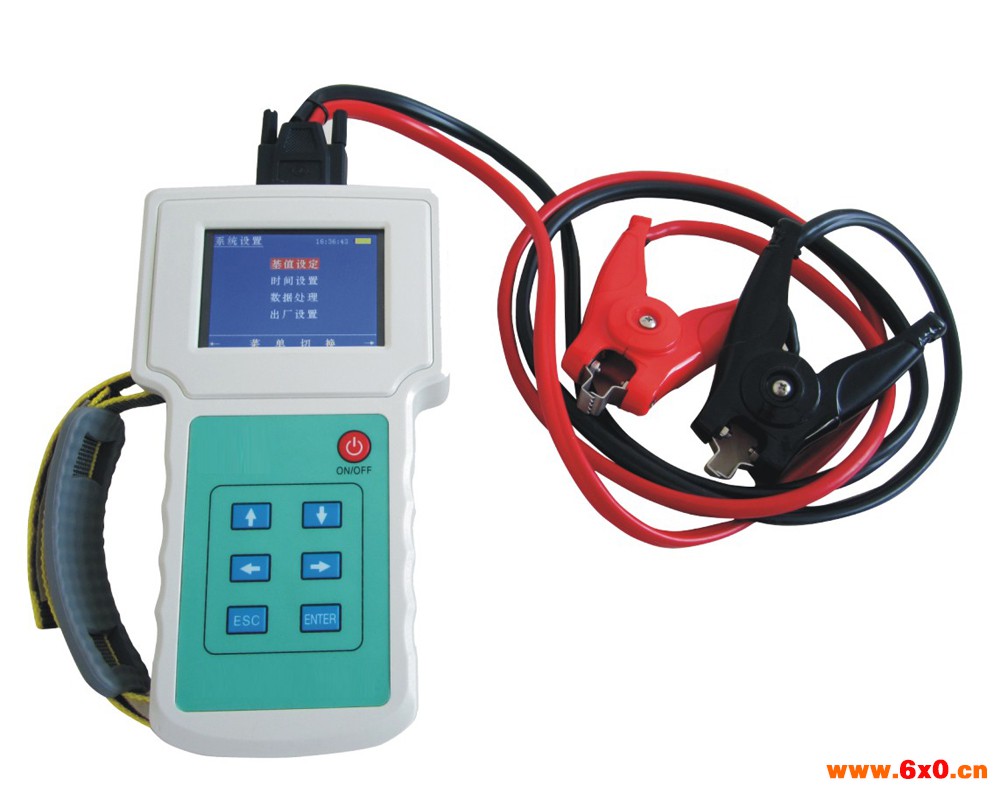

2. 主机部件

2. 1  USB接口:用来通过U盘上传测试数据和下载参数;

2. 2  测试接口:连接测试夹具;

2. 3  充电接口:连接充电器;

2. 4  LCD:320*240彩色TFT液晶屏;

2. 5  键盘:共7个按键。定义如表一。

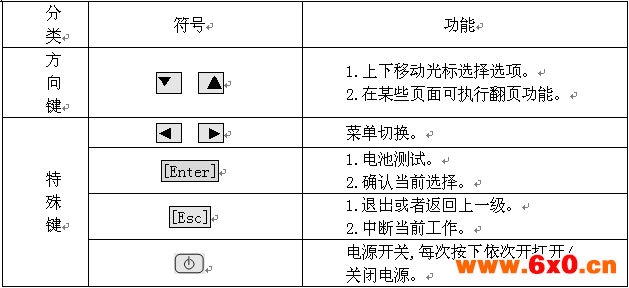

表一  键盘功能一览表

LYXC-1000蓄电池内阻测试装置电力推广3. 主要功能特点

可对蓄电池电压、内阻、容量进行测试;

可以作为电压表使用,测试电池电压;

可对不同电压等级的蓄电池进行自动切换;

可对蓄电池进行容量测算;

测试数据同步存储;

对判别结果进行声音提示;

电池充电状态指示;

本机电池电压实时显示;

无操作自动待机;

测试数据记录存储;

通过u盘和分析软件系统进行数据交换。

LYXC-1000蓄电池内阻测试装置电力推广4. 技术指标

测试量

量程

精度

分辨率

电压

0~16V

±0.5%

1mv

内阻(2V)

0~10mΩ

≤5%

1μΩ

内阻(6V/12V)

0~100mΩ

≤5%

1μΩ

温度

-20℃~80℃

±0.5%±1℃

   1℃

供电电源

12V 3000mAh可充锂电池

可存数据

  2500节

测试时间

连续工作不小于6小时

存储容量

   512Kbytes

待机时间

>32小时(有自动待机功能)

尺寸

 238*134*44mm

显示器

320*240彩色TFT液晶屏

相对湿度

   10%~90%

工作温度

-10℃~45℃

采样率

1.25组(内和电压测量)/秒。

LYXC-1000蓄电池内阻测试装置电力推广第二章 内阻测试说明

电池内部阻抗,也称为内阻,是一项影响电池性能的关键指标。测试电池内阻以判断电池供电能力已经是业内的共识。影响电池内阻的因素有:电池尺寸、工作时间、结构、状况、温度和充电状态。

对于一个充满电的电池,当电池放电时,其内阻逐步缓慢增大;当电池放电达到一定程度后,内阻的变化量才急速增大;当电池放完电后,其电阻比完全充电状态时大2~5倍。

电池温度也影响内阻的测量,但只在冰点以下才比较明显。在32℉以下,温度对内阻的影响很大,在-20℉时的内阻是原来的两倍。这就是为何在冬季电池的能量要小很多。

电池的使用时间也会影响其内阻。电池使用时间越长,随着盐化增加内阻越大。内阻增加的多少与电池的使用和维护方法有关。电池的整体状况(例如机械装置失效)也会影响电池的内阻。某些失效模式会使电池内阻增加。

由于不同厂家在生产电池时,工艺、配方的不同,造成同样容量的电池内阻有所差异,对电池好坏的判断不应完全拘泥于电池内阻的值,还应参考电池内阻的变化趋势。当电池内阻超过初始内阻的1.25倍时,电池就已经不能通过测试,当电池内阻变化到初始内阻的2倍后,电池结构容量就不足80%。

采用瞬间放电法对电池进行内阻测量。对蓄电池的实际工作情况进行分析研究可以发现,蓄电池的端口对外电路呈现阻抗特性。在实际的使用中,蓄电池的电极,连接线等构成的电感,由于使用频率低,引线短,电感很微弱,一般在分析和研究中不予考虑。

一般我们都将蓄电池的电阻分为金属电阻,也即是欧姆电阻;电化学电阻,包括电化学反应电阻和粒子浓差极化电阻。关于容抗部分,法拉第电容因为其恒压特性,可以将其等效为一个电压源。另外,将其他容抗都等效变化为多个电容并联形式,则电池的等效模型可以简化如图1所示。

图1   蓄电池简化等效模型

Rm为金属电阻,这部分的电阻只是随着金属的腐蚀、蠕变、硫化等因素而缓慢地变化着。电化学电阻Re则是随着容量的状态而时刻发生着变化的,但是这部分的变化又为并联着的电容的容抗变化所掩盖着。在交流情况下,由于电容 C 比较大,大部分电流流经电容,而 Re上分流较少,此时检测到的实际上是由Rm和C串联的阻抗,而 Re被忽略了。为了避开C的分流,直接由电池产生一个瞬时的大放电电流,然后测出电池极柱上电压的瞬间变化,如图2所示,通过负载接通时的瞬间电压降和断开负载时的瞬间电压恢复可以推导出相应的内阻。

在瞬间直流情况下,蓄电池的等效模型可以认为是一个电压源和内阻串联 (戴维南等效模型 )所构成,如图3所示。

ΔU=RinternalI从而有Rinternal=ΔU/I

从理论上说,在这里ΔU 有两个,一个是给试验电路加上负载的瞬间,电池电压跌落值,另外一个就是断开负载的瞬间,电池电压的恢复值。但是,由于实验过程中,在合闸瞬间,电压和电流都容易引入很大的冲击,导致较大的误差,所以这里统一采用电压的恢复值,而此时电流也基本上达到了稳态。

本内阻仪可以测量电压、内阻,估算出电池剩余容量。

LYXC-1000蓄电池内阻测试装置电力推广第三章 使用方法

1. 准备

将测试线和内阻仪通过插头连接起来。

本机电池应该充满电。

2. 目视检查

使用测试仪测试前应对被测电池进行如下检查:

待测电池盒是否破裂。

待测电池单元盖是否破裂。

待测电池盒与电池单元盖的密封情况。

待测电池接头或接线柱是否被腐蚀。

待测电池压板是否过松或过紧而使电池内部破裂。

待测电池上部污垢或导电酸。

电缆或导线磨损、断裂或损坏。

待测电池接头被腐蚀或过松。

3. 注意事项

使用本内阻仪进行测试时,应观察所有设备制造商的注意事项和警告。

测试前应仔细检查所有测试引线的连接。

确认测试夹牢靠连接在电池的接线柱上。

确认正极和负极正确连接在电池的接线柱上。

如果极性接反或未连接,电压将显示为零。

电池夹必须与电池连接牢固。否则将出现错误诊断。对于接线柱在侧面的电池,将测试夹夹在圆形电缆的接线端,而不是方形电缆的接线端。为了确保连接牢固,必要时可拆下电池夹螺栓,并用一个侧面转接接头代替。安装前检查接线柱间隙是否足够。

4. 电池测试

按下键1秒钟,即可打开测试仪电源。自动进入【电池测试】界面。

在【电池测试】界面下,按Enter键进行电池测试,按左右键进行菜单切换,序号表示当前保存的序号值;右上角的图标显示内部锂电池电量;电压显示被测电池电压值;内阻为被测电池内阻数值(单位mΩ);容量为被测电池剩余容量百分比;温度是当前环境温度;型号为所测电池安时数,通过上下键选择,当“型号”变为“基值”时,此时表示根据电池的基值(蓄电池满容量内阻值)进行测量,用户可在“系统设置”菜单中的“基值设定”设定电池的基值。

说明:键即为电源开关键,电源关闭时按下可打开电源,电源关闭状态下按键可打开电源,每次按下时间需持续1秒以上方为有效。

5. 历史记录

在【电池测试】界面下按←、→ 键进入【历史记录】界面。

历史记录显示从新保存值开始排列,按↑↓键进行翻页操作

6. 系统设置

在【电池测试】或者【历史记录】界面下按←、→ 键进入【参数系统】界面,按Enter键清楚所有保存的数据!

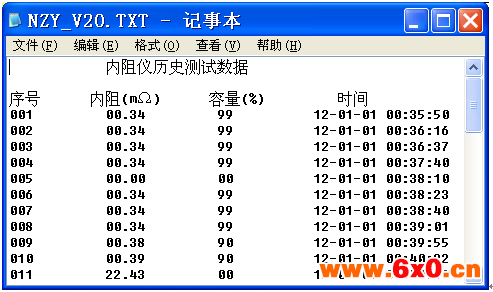

其中,【基值设定】设定蓄电池满容量内阻值,例如某品牌2V 300Ah蓄电池满容量内阻值为650微欧,该值由蓄电池厂家提供;【时间设置】设置系统日期和时间;【数据处理】数据保存至U盘及本机数据清除,写入U盘时保存为NZY_V20.TXT文件;【出厂设置】由厂家设置,客户一般不需要进行设置。

7. 提示音说明

开机是蜂鸣器发出短促的“嘟”声。

在【电池测试】界面下按Enter键进行电池测试,测试开始与结束时蜂鸣器发出短促的“嘟”声。

当内部温度高于一定值时内阻仪需要进行散热冷却,蜂鸣器发出连续的“嘟-嘟”声,此时电池测试被禁用,等待冷却以后蜂鸣器发出短促的“嘟”声,此时可继续进行电池测试。

数据保存至U盘成功后,蜂鸣器发出短促的“嘟”声。

一、概述

1、传统充电机及简易充电机大多由工频变压器和整流(或可控硅调压)电路组成,甚至用可控硅直接调节市电向蓄电池充电,虽电路简单,但有不容忽视的缺点:

①  体积笨重运输、使用不便;

②  缺乏完善的保护功能,可靠性差;

③  充电需人工值守,不断调整充电电流,难以做到既使电池充足电又不造成过充电;

④  用可控硅直接调节市电,则与市电不隔离有触电危险,并且破坏市电波形会产生很大的供电线路损耗。

2、蓄电池的过放电、过充电和长期欠充都会造成蓄电池的极板提前老化,缩短蓄电池的使用寿命。为避免此类情况发生、延长蓄电池使用寿命,在设备用电特性及配套蓄电池不变的情况下,选择不同功能类型的充电机就成了延长蓄电池使用寿命的关键因素。这也就是为什么有些采用传统充电机的用户反映电池的使用寿命不如厂方提供的标称寿命长的原因。

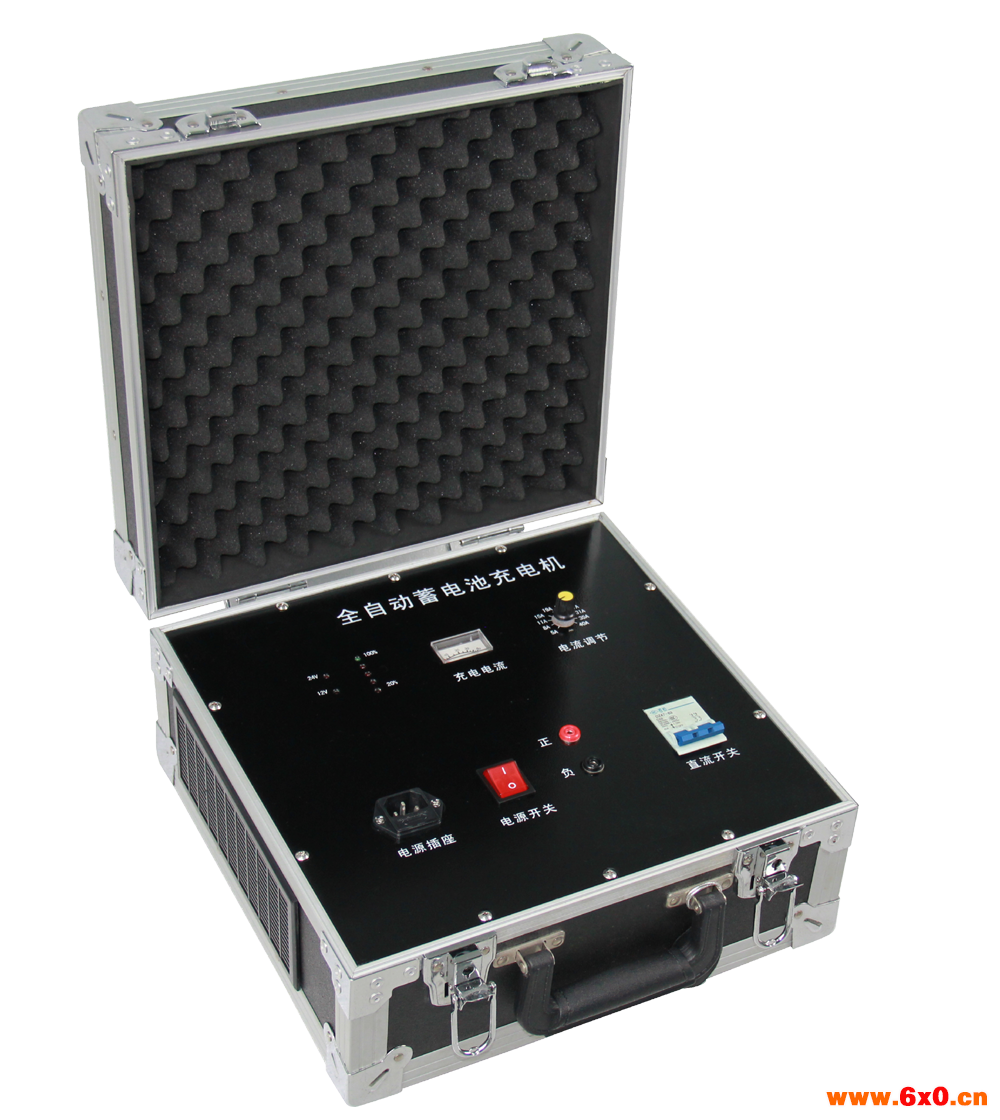

采用当今先进的无工频变压器开关电源技术,体积小、重量轻、效率高、精度高、纹波小、结合智能充电技术等特点,以延长蓄电池使用寿命和及时为蓄电池充满电为宗旨,针对克服工频型充电机的缺点而设计,与工频型充电机比较能显著延长蓄电池使用寿命,做到完全免人工值守的全自动工作状态,特别适用于无人值守的充电场合。可长期连接到蓄电池保持充满电状态,适合用作电站单一电池补充电充及汽车或发电机等设备的辅助启动电源及补充充电电源。

适用于容量(20~1000)Ah的12V或24V的开启式或全密封蓄电池(组)作配套充电用,既可用于临时充电,也可用于长期浮充。

二、主要技术参数

●  输入电压:AC(176~264)V,50Hz;

●  输出电压:DC12V或DC24V;自动识别。

●  充电电流:、8A、11A、1、19A、23A、27A、31A、3、40A共10挡选择。

●  充电程式:恒流→(恒压)均充减流→(恒压)浮充。

●  均充电压:15.5V/31V(开启电池);14.5/29V(全密封免维护电池);用户购买时请注明。

●  稳压精度小于0.5%;稳流精度小于0.5%;纹波系数小于1%

●  浮充电压:13.5V/27V。(自动浮充)

●  电池电压识别:内设一个18V的阀值电压,小于阀值判为12V电池,大于阀值判为24V电池。

●  环境条件:工作温度:(-20~50)℃;贮存温度:(-40~70)℃;

相对湿度:90%(40±2℃);大气压力:(70~106)kPa。

●  外形尺寸:330(长)×325(宽)×170(高)mm

●  整机重量:净重3kg。

●  效率:≥95%。

●  功率因数:≥0.85。

●  绝缘强度:输入对外壳和对输出≥AC1500V;输出对外壳≥AC500V。

●  平均无故障时间(MTBF):≥50000h。

●  过热关机温度阈值:(75~80)℃。

快速充电原理及前面板简介

三、主要特点

●  开关电源控制芯片采用进口级IC,其余元件则采用进口工业等级器件,充电机的原理设计优化合理,生产工艺严格完善,保证机器的可靠性和稳定性。

●  严格按照蓄电池充电特性曲线进行充电,设计的充电程式是“(预设)恒流充电→(到达均充稳压值)恒压减流→(自动判别转为)浮充”,具有充电速度快、充电还原效率高、无需人工值守、超长时间充电无过充电危险、确保蓄电池使用寿命等优点。

●  充电电流可在(5~40)A范围内分10档选定,且不受输入交流电压变化的影响,在恒流充电期间电流维持不变,无需人为再调整。

●  12V/24V蓄电池自动识别,只要将12V或24V蓄电池接入充电机的输出端,充电机自适应调整自己的输出电压,无需人工选择,避免操作失误。

●  交流输入,而且输入电压范围宽。

●  全自动智能化保护设置:设有输出短路及电池极性反接保护,该功能采用电磁式空气开关保护,反应速度快、寿命长。机内还设有智能温控风扇散热和过热自动关机保护功能,确保用户放心安全使用。

●  设有蓄电池容量显示,电池容量状态一目了然。

●  做为电站单一电池补充电,也可用作汽车或发电机等设备的辅助启动电源及补充充电电源。

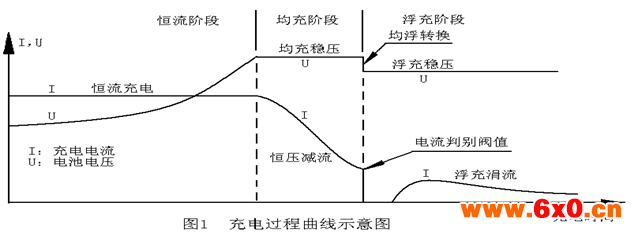

四、快速充电原理简介,参见图1

充电机以所选择充电电流的约五分之一作为均充-浮充转换的判别阈值,大于阈值处于均充状态,小于阈值处于浮充状态。如图所示的充电过程是:充电早期以所选的充电电流对蓄电池进行恒流充电;当蓄电池电压到达充电机的均充稳压值(15V或30V)时自动转为恒压减流充电;当电流减小至均充/浮充的转换阈值时则自动转为浮充电(稳压在13.5V或27V),此时因蓄电池端电压高于充电机的稳压值,充电电流有一段时间为零;一般可认定此时蓄电池已充满,完成充电。若继续充电,经过一段时间后,会逐渐出现维持浮充状态的涓流。设计成上述的充电特性,即先以较高的(均充)稳压电压使蓄电池组的每格电池都能够较快地充分地充满电,继而以较低的(浮充)维持电压使蓄电池避免过充电,实现无人值守或减轻操作人员工作强度。

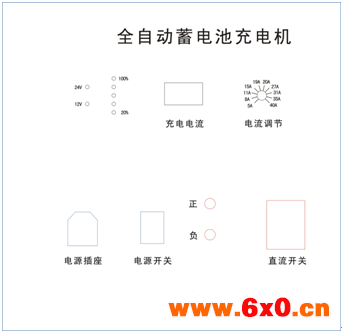

图2 前面板布局图(豪华型)

前面板简介,参见图2,图2中的“直流开关”是一只空气开关,当发生电池极性接反误操作时会自动跳开,保护充电机不被损坏,不过使用中应尽量避免发生此类错误。面板上共有7只发光二极管,其中“100%”一只是绿色,其他都是红色。符号“%”大约表示电池的相对容量。在输出端接有蓄电池的情况下,若“100%”绿灯亮,表示蓄电池已充满电,此时既可拆下蓄电池结束充电;也可不拆下蓄电池,维持涓流浮充电。

五、操作方法及注意事项

特别说明:只有正确接上蓄电池后,本充电机才开始正常工作!

开箱:开箱时应检查箱内随机附件:使用说明书一份,产品保修卡一份,合格证一份。

通电前检查:经过储存与运输的充电机通电前应检查运输中的受损情况,如螺丝是否松动,外观有无异样,电源线、接线柱是否震脱以及是否受潮等,如有上述现象发生应及时妥善处理。

断开“电源开关”,接通输入电源线。

接线:在断开“电源开关”情况下,按前面板的标记接好充电机与蓄电池的连线,确认连接无误,并应特别注意检查与接线柱的连接要牢固,以避免流过大电流时发热过大。接线时按照:“红正黑负”的原则进行接入电池两端。完成后将直流空开接通,完成蓄电池的充电触发过程。

选择充电电流:一般按照10小时充电率选择充电电流,即

I充电电流(A)=C10蓄电池额定容量(Ah)÷10(h)(或*0.1C10)

例如充200Ah的蓄电池,充电电流(A)=200Ah÷10h=20A,可将“电流选择”开关旋至23A档,或:I=200*0.1=20A如需加快充电则可将充电电流适当调大。

接通“电源开关”,即开始充电。随着充电的进行,5个“%”发光管会逐渐往上亮。

充电机的散热风扇为智能温控,当机内温度超过风扇的启转温控点时,机内风扇即可启转,请务必不要挡住风扇的进、出风口。

当机内温度过高达到过热保护温度阈值时,充电机将自动停止工作而确保不被损坏;当温度稍有下降则会自动启动恢复工作。

前面板的“12V”或“24V”发光管其中有1只亮表示蓄电池已正确接入机器完成触发过程;若这2只发光管全灭,表示未完成触发过程。启动须有3个条件:接通输入电源线,接通“电源开关”和输出端曾经接有(10~33)V的外接直流电压(包括蓄电池或其他直流电源);一旦启动后可以撤除外接直流电压而维持启动状态。启动后若输出端短路充电机将退出启动状态。

若需对端电压须低于10V的蓄电池充电,需用(10~33)V的外接直流电压预先触发启动本充电机。若由于蓄电池过渡放电而使电池电压过低,可选择充电机的较大电流挡试充电;若一接上蓄电池就导致充电机退出启动状态,可重复多次本条操作,以激活过渡放电的蓄电池。

出现故障时的处理:开机后若发现工作不正常应及时断开充电机的“电源开关”和切断输入电源线,仔细检查充电机的连接是否正确,接线柱螺母有否松动,各开关、旋钮的位置是否正确,如出现用户难于处理的问题切勿擅自打开机壳。



六、售后服务支持及承诺

1)凡订购本公司产品,本公司将免费为用户提供技术培训和咨询。用户享受终身维修服务。

2)产品质量保证期为:自出厂之日12个月内。

3)在质量保证期内,仪器出现因制造质量引起的故障,负责免费维修。

4)仪器在出厂三个月内,发现制造质量问题,负责免费调换。

5)凡收到质量投诉信息,如不能通过通讯工具或其他沟通方式解决的,保证72小时内派维修人员到达用户所在地。
