关于德国威卡WIKA TC10-A热电偶

威卡集团自1960年成立了家德国本土外的分公司，现已拥有43家分公司，并在所有核心市场配备先进的生产设施、维护设施、安装设备和附加服务团队。威卡（WIKA）在全球范围内建立了庞大的销售网络，并不断通过战略收购扩大产品系列，为客户提供更全面广泛的产品。

热电偶传感器是工业中使用为普遍的接触式测温装置。这是因为热电偶具有性能稳定、测温范围大、信号可以远距离传输等特点，并且结构简单、使用方便。热电偶能够将热能直接转换为电信号，并且输出直流电压信号，使得显示、记录和传输都很容易。

热电偶是一种感温元件，是一种仪表。它直接测量温度，并把温度信号转换成热电动势信号, 通过电气仪表（二次仪表）转换成被测介质的温度。热电偶测温的基本原理是两种不同成份的材质导体组成闭合回路,当两端存在温度梯度时,回路中就会有电流通过，此时两端之间就存在电动势——热电动势，这就是所谓的塞贝克效应(Seebeck effect)。两种不同成份的均质导体为热电极，温度较高的一端为工作端，温度较低的一端为自由端，自由端通常处于某个恒定的温度下。根据热电动势与温度的函数关系, 制成热电偶分度表; 分度表是自由端温度在0℃时的条件下得到的，不同的热电偶具有不同的分度表。

在热电偶回路中接入第三种金属材料时，只要该材料两个接点的温度相同，热电偶所产生的热电势将保持不变，即不受第三种金属接入回路中的影响。因此，在热电偶测温时，可接入测量仪表，测得热电动势后，即可知道被测介质的温度。

热电偶测量温度时要求其冷端（测量端为热端，通过引线与测量电路连接的端称为冷端）的温度保持不变，其热电势大小才与测量温度呈一定的比例关系。若测量时，冷端的（环境）温度变化，将严重影响测量的准确性。在冷端采取一定措施补偿由于冷端温度变化造成的影响称为热电偶的冷端补偿正常。

附：热电偶冷端补偿计算方法：从毫伏到温度：测量冷端温度，换算为对应毫伏值，与热电偶的毫伏值相加，换算出温度。从温度到毫伏：测量出实际温度与冷端温度，分别换算为毫伏值，相减後得出毫伏值，即得温度

热电偶可基于测量温度产生电压信号，特别适合高达1,700 °C的高温测量应用。这种仪表采用矿物质绝缘的铠装电缆，具有的抗振动性能（具体视仪表型号、传感元件和接液材料而定）。其精度等级为1级和2级，分别对应于标准产品和特殊产品，测量误差符合标准

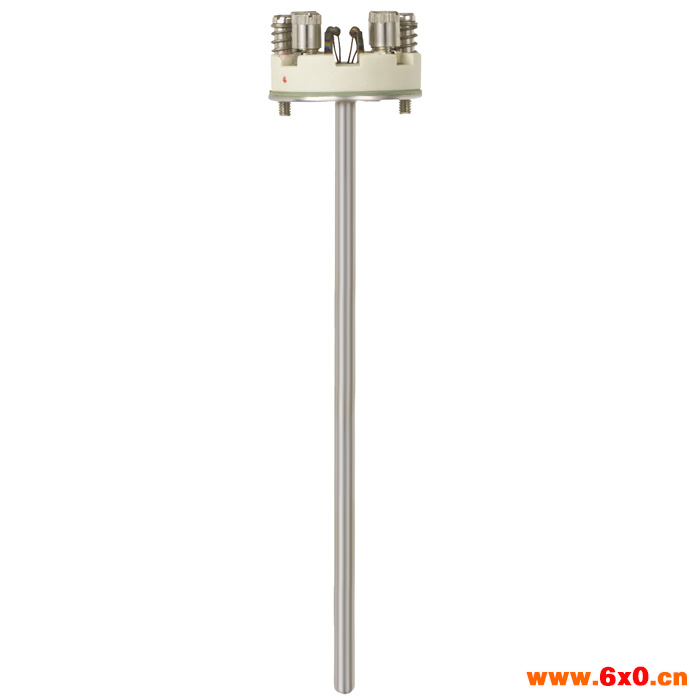

然而威卡TC10-A热电偶测量探杆

标准型应用：

█工业和实验室应用

█便于维修的可替换插芯

功能特性：

█应用范围 0 °C 到 1200 °C

█铠装电缆制成

█功能安全型（SIL），带T32温度变送器

█负载弹簧设计

█防爆

该温度探杆符合DIN 43735标准，其配置的热电偶测量插芯需安装在保护装置中。无护套保护时，只建议在特殊情况下操作。这些测量插芯由多样的矿物绝缘铠装电缆制成。感温元件位于测量探杆底部。这种设计不仅灵活，而且由很好的耐震性能。负载弹簧的设计可以保证测量插芯深入护套的底部。该温度探杆配有压力弹簧，可被压至护套底部。

除了DIN形式外，客户要求的特殊版本也可以提供，如：

█不同插深（插芯长度也可定制）

█端部安装套管，可用于不同内径的护套

█无接线块§

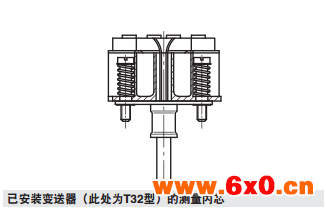

█带变送器

测温元件的类型、数量和精度可根据实际应用要求单独选择。

该温度探杆不带接线块，客户可自行安装温度变送器，也可选用威卡（WIKA）温度变送器。

防爆保护（选项）

相应类别仪表的防爆等级/适用性注意：根据具体类型的不同，当测量内芯被集成到TR10-B、

TR10-C、TR10-F或TR81热电阻温度计中时，可以用在“本

安Ex i”或“非易燃Ex n”防爆应用中。配合适当的防护接头

可实现在粉尘Ex防爆区域的应用。
