JLH三合一止回阀安装与调节

来源:网络  作者:网络转载   2019-10-10 阅读:483

JLH三合一止回阀安装与调节​ JLH三合一止回阀安装 JLH三合一止回阀调节​ 多功能止回阀安装
  安装了加速关闭弹簧,利用快关原理防止水锤的产生,防止介质倒流,达到静音关闭.三合一止回阀(JLH)包括阀体内设阀座、阀杆、弹簧、阀瓣、导套等零件组成。此阀具有截至、止回、节流三种功能。
三合一止回阀(JLH)主要用于水泵出口或其它防止液体倒流的管道,可有效的防止普通止回阀液体倒流时产生的水锤冲击和噪音,是止回阀的   新换代产品。安装了加速关闭弹簧,利用快关原理防止水锤的产生,防止介质倒流,达到静音关闭;装有开度指示器,通过调节开度,可以调节水泵的输出量;关闭阀杆,可起到截止阀的作用。
三合一止回阀(JLH)安装与调节:

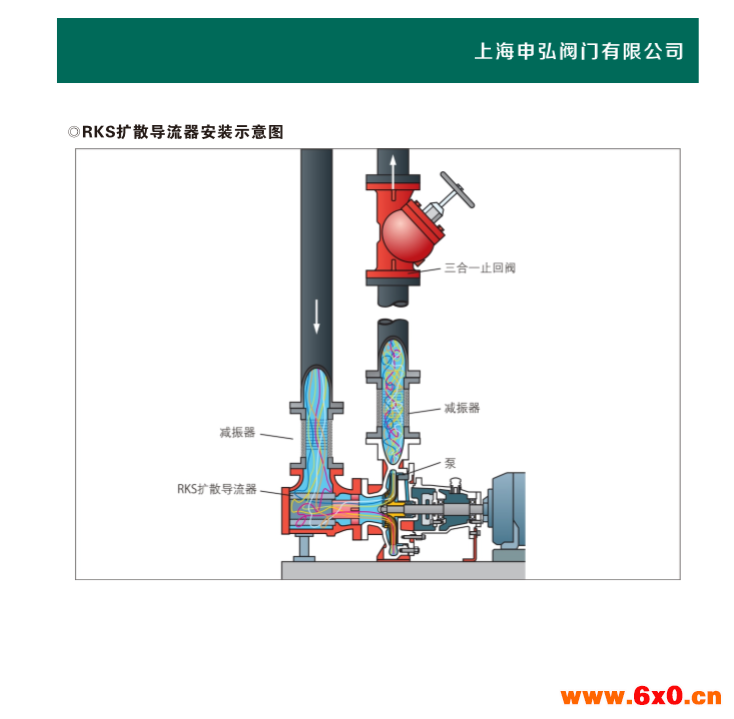

1.安装时要注意阀体外水流指示,按水流方向安装,垂直、水平安装均可。
2.调节阀杆的开度,可改变流量大大小,开度的大小可以开度指示器上显示出来。
3.顺时针旋紧阀杆,可截断介质,起到截止阀的作用。


JLH三合一止回阀​产品特点
1、线性流量特性,开度大时流量大,开度小时流量小;
2、阀体采用Y型直流式结构,流体阻力小;
3、有开启刻度显示,开启刻度为阀瓣上升的高度(单位为:mm),即为开度数值;
4、密封面采用EPDM橡胶或MBR天然丁青橡胶,密封性能好,寿命长.
5、阀门上已按有手轮无需在借助其他工具使其调节、开启或者关闭,大大方便了使用.


JLH三合一止回阀工作原理
  当水泵启动后,液体从进口进入,顶开阀瓣,流向出口.当水泵停止时,由于阀瓣上安装了快闭弹簧,在介质出现倒流之前,流速接近于零时迅速关闭,防止了水锤的产生,消除了噪音.调节阀杆开度,可改变流量的大小.关闭阀杆,可起到截止阀的作用.
安装及维护
1、安装时要注意阀体外水流标示(箭头)如果箭头模糊不清,可观察阀门通经两侧以低进高出的原则安装,遵循方向安装,垂直、水平均可.
2、止回功能:本产品出厂前调节杆为关闭状态安装管道后应逆时针旋转手轮使阀杆上升到大刻度位置.
3、截止功能:顺时针旋紧手轮即可截断流量达到截止功能.
