TPZGF-B直流高压发生器厂家为您解读测电笔的原理及用途

来源:网络  作者:网络转载   2019-10-10 阅读:883

测电笔是广大电工经常使用的工具之一,用来判别物体是否带电。它的内部构造是一只有两个电极的灯泡,泡内充有氖气,俗称氖泡,它的一极接到笔尖,另一极串联一只高电阻后接到笔的另一端。当氖泡的两极间电压达到一定值时,两极间便产生辉光,辉光强弱与两极间电压成正比。当带电体对地电压大于氖泡起始的辉光电压,而将测电笔的笔接触它时,另一端则通过人体接地,所以测电笔会发光。测电笔中电阻的作用是用来限制流过人体的电流,以免发生危险。
    测电笔除了可以判断物体是否带电外,还有以下几个用途:
    (1)可以用来进行低压核相,测量线路中任何导线之间是否同相或异相。具体方法是:站在一个与大地绝缘的物体上,双手各执一支测电笔,然后在待测的两根导线上进行测试,如果两根测电笔发光很亮,则这两根导线为异相;反之,则为同相,它是利用测电笔中氖泡两极间电压差值与其发光强弱成正比的原理来进行判别的。
    (2)可以用来判别交流电和直流电。在用测电笔进行测试时,如果测电笔氖泡中的两个极都发光,就是交流电;如果两个极中只有一个极发光,则是直流电。
    (3)可以判断直流电的正、负极。将测电笔接在直流电路中测试,氖泡发亮的那一极就是负极,不发亮的一极是正极。
    (4)可用来判断直流是否接地。在对地绝缘的直流系统中,可站在地上用测电笔接触直流系统中的正极或负极,如果测电笔氖泡不亮,则没有接地现象。如果氖泡发亮,则说明有接地现象,其发亮如在笔,则说明为正极接地。如发亮在手指端,则为负极接地。但是必须指出的是在带有接地监察继电器的直流系统中,不可采用此方法判断直流系统是否发生接地。

TPZGF-B直流高压发生器厂家产品介绍

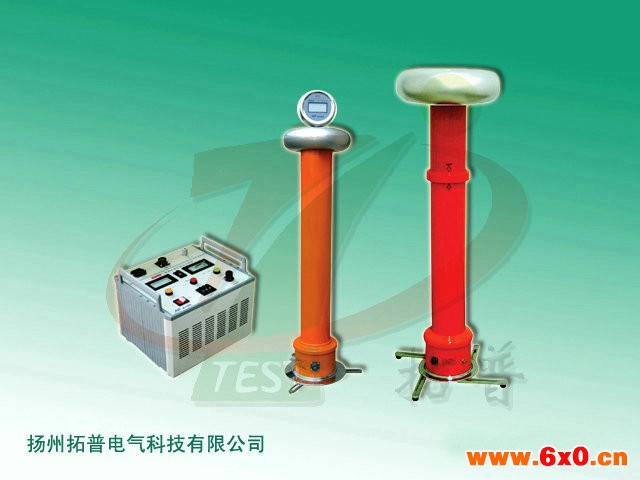

   TPZGF-B 轻便型直流高压发生器是根据中国行业标准ZBF24003-90《便携式直流高压发生器通用技术条件》的要求,研发制造的轻型直流高压发生器。产品适用于电力、铁路、化工、发电厂等部门对氧化锌避雷器、电力电缆、发电机、变压器、高压开关等设备进行直流耐压试验。
   TPZGF-B 轻便型直流高压发生器采用高频倍压电路,应用PWM高频脉宽调制技术,闭环调整,采用了电压大反馈,使电压稳定度大幅度提高。使用性能的大功率IGBT器件及其驱动技术,并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施,使直流高压发生器实现了高品质、轻便型,并能承受额定电压放电而不损坏。
功能特点
      1、 采用新生产技术和制造工艺,引用PWM高频脉宽调制技术、脉冲串逻辑阵列调制,采用大功率IGBT元器件,利用高频技术提高频率,频率高达100kHz,从而使输出高压稳定性更高,波汶系数更小。
      2、 体积小、重量轻、更美观、更可靠、操作简便、功能齐全,便于野外使用。
      3、 精度高、测量准确。电压、电流均为数字显示,电压分辨率为0.1kv,电流分辨率为0.1uA。仪器使用时无需外加高压测量仪,控制箱上的数字电压表可直接显示加在负载试品上的电压值。仪器具有高、低压端测量泄漏电流,高压端采用圆形屏蔽数字表显示,不怕放电冲击,抗干扰性能好,特别适合现场使用。
      4、 电压调节稳定度高,全量程平滑调压,输出电压调节采用进口单个多圈电位器,升压过程平稳,调节精度高,并设计有粗调和细调功能。电压调节度优于0.1%,电压、电流测量误差小于1.0%,脉动系数优于0.5%。
      5、 负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强,保护完善可靠,使操作安全,各种技术指标均优于行业标准和同类产品。
      6、 增设了高精度75%VDC-1mA的功能,做氧化锌避雷器测量带来极大的方便,轻轻一按无须计算。本仪器控制箱上有75%的电压功能键,在做避雷器氧化锌试验时,当电流升到1000uA时,打开0.75的按钮,此时,电压表、电流表所显示的值就是75%的数据,做完后应立即将升压的旋钮回到零位上,同时,将细调电压旋钮回到零位上,并应立即按绿色按钮,切断高压并关闭电源开关。再做其它试验。
      7、 方便的过电压整定设置功能,采用了数字拨盘开关,能将整定电压值直观显示,使你操用更随意,显示数值单位为kv。
      8、 倍压筒可根据需要分节使用,灵活方便,一机多用,经济实惠。
      9、 底部设有三只内藏式支撑脚,增加了倍压筒的稳定性。
TPZGF-B系列产品规格
      1、高压输出:0-60KV      0-120KV     0-200KV      0-300KV
      2、电流输出:0-2mA       0-5mA         0-10mA       0-2mA

友情提醒:购置拓普电气原创型号TPZGF-B系列直流高压发生器,请认准拓普牌原生产厂家扬州拓普电气科技有限公司!
