随着成本意识的不断增强，对能源计量的准确性提出了更高的要求，流量测量的温度、压力补偿逐渐被提到了重要位置。蒸汽流量计计由于流量测量装置的设计过程中，提供的设计温度、压力与实际运行的工作温度、压力有一定的差异或者由于工艺造成流体温度、压力波动较大，致使测出的流量不能真实反映其工作状态下的实际流量。绝大多数流量计，只有在流体工况与设计条件一致的情况下才能保证较高的测量精度，有些流体如气体、蒸汽，流体工况变化对测精度的影响特别大，必须进行补偿。因此，补偿所用的数学模型是决定仪表准确度的决定因素。当今流量仪表新产品层出不穷，各种新型智能流量演算器不断涌现仪表市场，这些仪表各自有其技术经济特点，所采用的补偿数学模型也不尽相同。
1.过热蒸汽计量的补偿
蒸汽流量计计在蒸汽的计量上，密度虽然也是温度、压力的函数，但不再遵循理想气体状态方程，且在不同压力、温度区间，函数关系不同，很难用一个简单的函数关系式表示，因此着重论述一下常用水蒸气密度的确定方法。
2.密度的确定
计工程上应用的水蒸气大多处于刚刚脱离液态或离液态较近，它的性质与理想气体大不相同应视为实际气体。水蒸气的物理性质较理想气体要复杂的多，故不能用简单的数学式加以描述，所以，在以往的工程计算中，凡涉及水蒸气的状态参数数值，大都从水蒸气表中查出。把水蒸汽状态参数表装入仪表内存中，数据量很大。随着电子技术的发展，计算机(或单片机)已广泛应用于流量测量仪表中，其存储能力、快速计算能力为准确、快速地确定水蒸气的密度提供了有力的手段。

温压补偿蒸汽流量计安装与使用

1、流量计可安装在室内或室外。如果安装在地井里，且有水淹的可能，应选择潜水型传感器或变送器。

2、流量计在管道上可以水平，垂直或倾斜安装，但当测量液体时，管道内必须充满液体。因此在垂直或倾斜管道上安装涡街流量计，液体珠流动方向应自下向上。

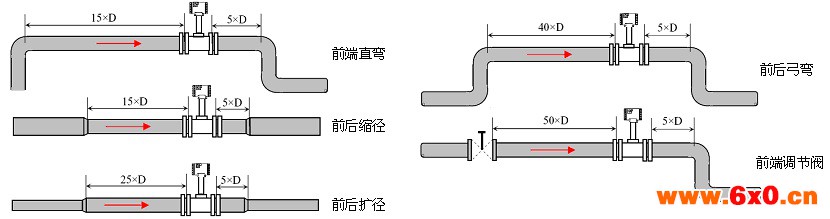

3、流量计的上游侧和下游侧应留有较长的直管段，要求的上、下游直管段长度随管道状况不同而异。涡街流量计的上游应尽量避免安装调节阀或半开阀门，应将调节阀或半开阀门安装在流量计下游5D之后。

4、安装流量计的管道必须与流量计内径一致，否则管道必须变径。用户可根据管道和施工的具体条件，按本产品操作手册中的有关章节进行设计安装。

5、在设计管道安装时，传感器或变送器放大器的上端应留有500mm空间，以方便调试和检修。

6、当流量计需要温压补偿式时，压力变送器安装在流量计上游1D，测温元件(通常用铂电阻PT100)安装在下游3～5D。
