便携式铅笔硬度计参数

便携式铅笔硬度计参数：
◆笔尖上的重负：1±0.05KG。
◆基本尺寸:155*80*70MM（长*宽*高）。
◆整机重量:2.4KG。
◆铅笔型号:6B~6H。

相关产品索氏提取器

便携式铅笔硬度计维护和保养：
实验结束后,将仪器擦拭干净放入仪器盒内,置于干燥处。

便携式铅笔硬度计操作与使用方法：
◆用姆指与中指抓在两个轮子中心。将仪器从后往前推约1~2cm 即可移开仪器，用橡皮擦将划过的铅擦掉。（推仪器时请勿加任何压力）；
◆判别硬度，看试片有无刮痕。建议试片zui少做三个位置以上，取平均值。硬度之级数，从软到硬：6B.5B.4B.3B.2B.B.HB.F.H.2H.3H.4H.5H.6H共14种；
例如：使用H铅笔表面无刮痕，使用2H铅笔表面也无刮痕，使用3H铅笔表面有刮痕。
试验片涂装之硬度为：2H
◆将仪器平放在试片上（假如试验片比仪器小，请将试验片放在 仪器前并且把垫片放置于仪器前端下方，目的是使仪器保持水平；
◆用刀片削铅笔，使笔心凸出部分约为3~5mm，并在砂纸磨平， 再将铅笔插入仪器，使笔心与试验片接触后并固定锁紧，（建议：铅笔为六边形，固定时选择一个平面，测试后，旋转两个平面再固定测试，再旋转两个平面固定测试，一个圆周面可使用三次）试验时要将垫片移开；

便携式铅笔硬度计简介：
仪器为机械式，三点接触被测表面（两点为轮，一点为笔芯），始终保证铅笔与被测涂膜形成45°夹角，用于推动仪器运动，铅笔加重力为1000±50G即可完成测试过程。此仪器具有体积小，重量轻，操作简便等优点。本硬度计是涂料制造、涂料使用（涂装）行业进行质量认定的必测指标。铅笔划痕法测试涂膜硬度是自八十年代以来被国际普遍采用测试的方法。我国也已在涂料的发展研究和工业生产中推广这种测试方法。本仪器是根据国家标准“涂膜硬度铅笔测定法”GB/T6739-1996设计制造的。仪器即可在实验室使用，也可用于施工现场，并能在任意方向上对涂膜硬度进行检定。

技术参数：
▲执行标准：GB/T1730-88（B法）
▲摆杆重量：120±1g
▲钢珠直径：5mm（0.2in）
▲摆杆长度：500±1mm
▲自动记数功能：（针对QBY－Ⅱ型，QBY型需手动计数）
▲初始摆动角度：5o
▲终点摆动角度：2o
▲振荡周期：0.625s
▲玻璃板上摆动时间：440±6s
▲计时范围：999.9s
▲外形尺寸：200×150×570 mm
▲标准配置：主机1台、防风木箱1个

依据 GB/T1730-93 、 ISO1552-1982 设计制造。涂膜抵抗压凹变形的能力，在规定的条件下，以一定重量的摆杆在涂膜上摆动一定的振幅所需的时间与摆杆在玻璃板上摆动同样的振幅所需时间的比值。以 O-1 表示。适用于涂料、色漆、清漆及有关产品的单层或多层涂膜上测试抵抗变形的阻力。
▲设备仪器：
(1)摆杆长度 500±1mm,摆的总质量为 120±1g
(2)钢珠符合 GB308 标准中 8CIII 的规格要求。
(3)秒表：分度为 0.1S （自备）
▲试验必须在温度 23 ± 2 ℃ ，相对湿度 50 ± 5%进行。
▲QBY型为秒表记数。 QBY-Ⅱ型为自动记数。

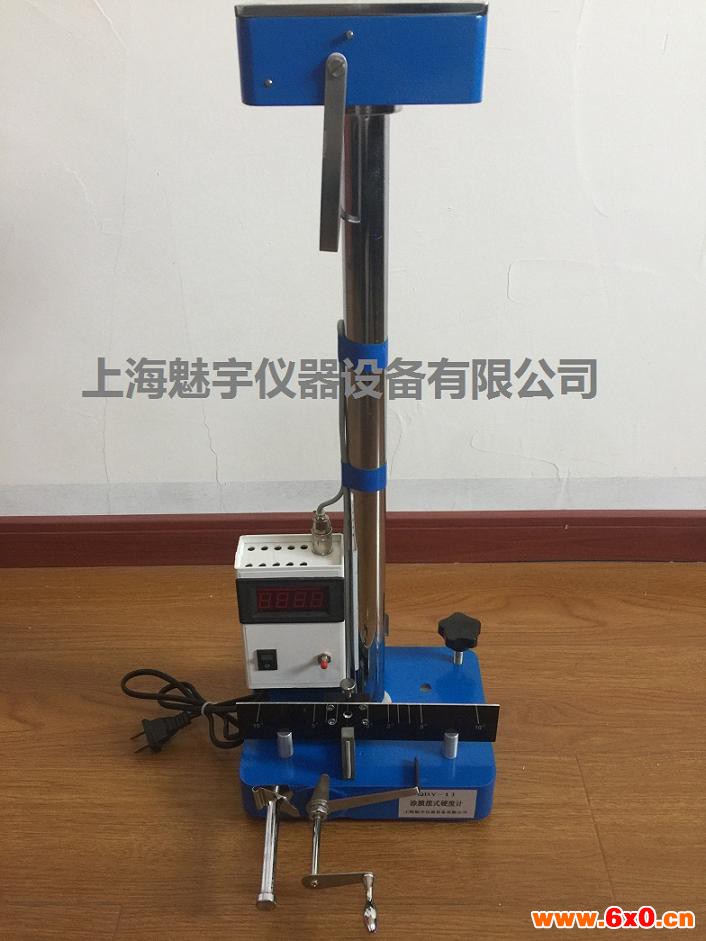

摆杆硬度测试是涂料工业测试硬度的其中一种国际通用方法，用于测定干燥后涂膜硬度。它按GB/T 1730-93和ISO 1522设计。按摆的形式分为双摆 QBY 型及单摆 QHD 型两种。

分为QBY型（手动计数）和QBY－Ⅱ型（全自动记数）两种规格。将摆杆硬度计上两个不锈钢的小球支承在干燥后的涂层并以一定周期摆动，若涂层表面越软，则摆杆的摆辐衰减越快（表现在摆幅从5o衰减至2o的摆动时间越短）。反之涂层表面越硬则摆辐衰减越慢。硬度以摆条在漆膜上规定振幅中摆动所需时间与其在玻璃板上同样振幅所需时间之比来表示。
备注：为了得到一个可靠试验数据，试验应在控制温、湿度的条件下处于无气流影响的情况下进行，而涂膜厚度及底材材质也能影响阻尼时间。

操作步骤：
▲漆膜硬度X按下列公式算出。

   式内：t－支点在漆膜上，摆杆5°－2°的摆动时间（秒）。
         t1－440秒。
▲漆膜硬度测定应进行两次，如两次测定值之差大于3％，应进行第三次测定。
▲试验前，玻璃板及支点钢球应仔细用清洁液体擦拭干净；
▲使用玻璃值测定法来校正摆式硬度计，使其值为440±6秒；
▲按产品标准规定，在玻璃板上制备试样；
▲将准备的样板放在仪器的工作台上，漆膜朝上。把摆杆的支点钢球放置漆膜表面上，移动零点框使摆杆正指在0点上；
▲将摆杆引到刻度线5.5°处，然后放开使其自由摆动。当zui大振幅摆到5°时，开动秒表，并在zui大振幅摆到2°时，停止秒表；
