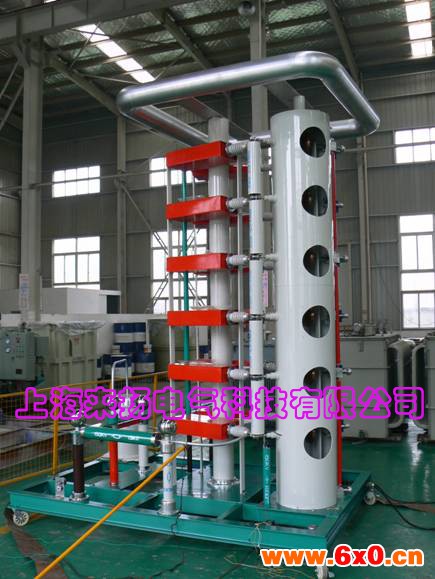

LYCJ-2000雷电高电压发生器使用方式

LYCJ-2000雷电高电压发生器使用方式一、概述

是产生冲击电压波的装置，用于检验电力设备耐受大气过电压和操作过电压的绝缘性能，能产生标准雷电冲击电压波形、雷电冲击电压截波，标准生操作冲击电压波形等及用户指定非标冲击电压波包括陡波。

本系列可对绝缘子串、长空气间隙、套管、互感器、变压器等试品进行冲击电压试验和其它科学研究。

主回路电路如下：

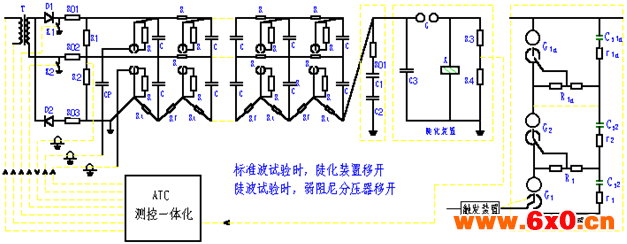

Ⅰ型

图中：

T：充电变压器

D1 D2：高压硅整流器

K1 K2：自动接地开关

R01 R02 R03：充电保护电阻

R1、R2：直流电阻分压器

CP：耦合电容器

R0：触发电阻

C：主电容器

R：充电电阻

R´：充电箝位电阻

Rt R,t：波尾电阻

Rf R,f：波头电阻

C´：充电兼操作波尾电阻

R´f：操作波外波头电阻

C1´C1´´：截波触发电容分压器

C´s0：点火电容

C0：串联放电球隙

R0´：触发球箝位电阻

G´0 ：隔离球

R0：分压器阻尼电阻

C0 C0´：弱阻尼电容分压器

C0´´：电容分压器低压臂

C3：陡化电容

r1:截波均压电容器的阻尼电阻

C´1截波均压电容器

R2 R´2：截波触发分压电阻

G0´´：截波球隙

G：试品

Z0：截波延时器

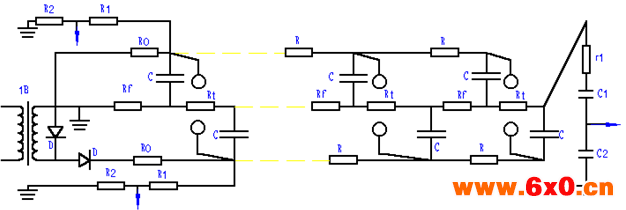

Ⅱ型

1B：充电变压器

D：高压整流硅堆

R0：充电保护电阻

R1.R2：直流电阻分压器

C：主电容器

R：充电电阻

Rf：波头电阻

Rt：波尾电阻

r1:阻尼电阻

C1.C2:电容分压器

LYCJ-2000雷电高电压发生器使用方式二、使用条件

2.1安装、使用处海拔高度不超过1000米

2.2周围空气温度：-20℃～＋40℃，空气相对湿度不大于85％(20℃)

2.3无导电尘埃存在

2.4无火灾及爆炸危险品

2.5不含有腐蚀金属和绝缘的气体和蒸汽

2.6无剧烈振动、碰撞和强烈颠簸

2.7地平水平面不超过3度，移动式装置地面不平度±1mm/m2

2.8电源电压的波形为正弦波，波形畸变率小于3％，频率50Hz，电源侧应不遭受来自外部的过电压。

2.9设有一可靠接地点，接地电网应有良好的冲击特性，稳态下接地电阻不应大于0.5W,且接地点应在本体附件。

2.10产生雷电冲击电压波时，发生器高压端对周围接地物体的小安全距离如下表所示：

表（1）

表（2）

2.11产生操作冲击电压波时，发生器高压端对周围接地物体的小安全距离见下表：

表（3）

表（4）

LYCJ-2000雷电高电压发生器使用方式三、主要技术参数

3.1额定级电压±200kV，大充电电流100mA

3.2输出电压波形

3.2.1在不同额定电压下和一定负荷电容时，能产生±1.2/50μS雷电冲击电压全波和±250/2500μS操作冲击电压波。

3.2.2利用多球截波装置可获得截波时间为2～5μS的雷电冲击电压截波，截波时间分散性的标准偏听偏差不大于150nS。

3.3电压利用系数：在不同负荷电容配备一定的冲击电容，产生1.2/50μS雷电冲击电压波和250/2500μS操作冲击电压波时，利用系数分别不小于0.85和0.70。

3.4使用持续时间：在2/3额定电压以上每两分钟充放电一次，可连续运行，在2/3额定电压以下，每分钟充放电一次，可连续运行。

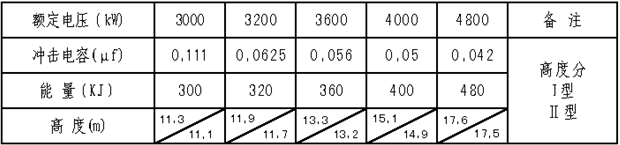

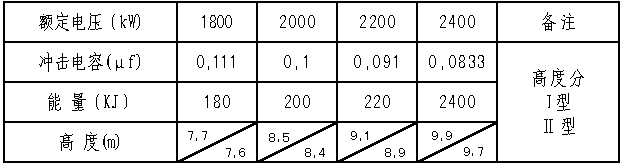

3.5电压、能量和高度（本体）

                                   表（5X1电压发生器

                                 表（6）X2冲击电压发生器

3.6弱阻尼电容分压器和多球截波装置的电压和高度

                                       表（7）弱阻尼电容分压器

                                      表（8）多球截波装置

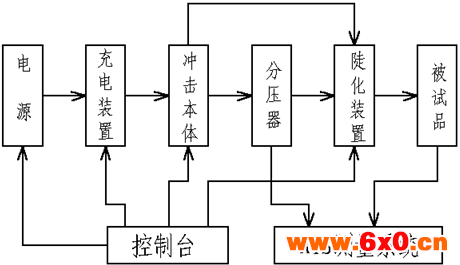

LYCJ-2000雷电高电压发生器使用方式四、设备组成

LYCJ-2000雷电高电压发生器使用方式五、使用方法

5.1、准备工作

5.1.1选择合适容量、电压的电源

5.1.2按表（1）、（2）、（3）、（4）合理将设备就位

5.1.3按项5“设备组成项“选择合适导线，正确接好每一根线。

5.1.4接好设备的接地线，设备的接地线应相互相联，终一点接地且应在本体附近，特别应注意的是接地线应采用铜皮相联。

5.2开机前准备工作

5.2.1清除发生器各部分绝缘和球隙表面的灰尘、污垢、潮气

5.2.2将手动接地棒放到方便操作

5.2.3检查控制测量系统且将控制、测量系统调整预置好(参照“控制、ATS测控一体化说明书”)。

5.2.4重复查6.1项

5.2.5关闭试区大门及防护门

5.2.6不充电，将装置先动作一遍，查看动作是否灵活，接触是否良好。

5.3调波方法

5.3.1雷电冲击波空载(波头电容兼电容分压器约300PF)波形调试或带被试品波形调试。

5.3.1.1检查充电装置与本体及电容分压器相连部份是否正确连接，各部位是否良好接地。

5.3.1.2根据波头电容估算波头电阻值和波尾阻值。

5.3.1.3将估算合适的波头电阻和波尾电阻接入本体，用铝棒将操作波的外波头电阻短接。

5.3.1.4根据估测冲击电压波幅值，适当选择冲击电压分压器低压臂电容，保证低压臂电压幅值不超过1000V。

5.3.1.5在低压情况下，对本体充电，充电到整定电压与充电电压相等时触发本体对波头电容放电，波头时间偏短增加波头电阻，半峰值时间偏短，增加波尾电阻，反之相反。

5.3.2发生器雷电截波调试

5.3.2.1在选好雷电全波参数下，根据试验电压调整多球截波装置的球间隙距离。控制台截波指示可作为参考；

5.3.2.2根据本体的电压选择截波触发电压，由级波尾电阻中间抽头输出触发信号，电压幅值不得超过20kV，经延时装置送至截波装置下一级点火球点火，截波动作，示波器测量截波波形，截断时间和过零系数均符合标准即可，如截断时间≤2μS，则适当增加截波球间隙，如≥5μS，则适当减少截波球间隙，一直调整到符合标准。

5.3.3发生器操作冲击电压波调试

当产生操作冲击电压波时，拆除铝短接棒，将外波头电阻接入放电回路，拆除或调换各级雷电波尾电阻。当产生幅值较高的操作冲击电压波时，控制室观察走放廊应有可靠接地的金属网遮栏，周围其它试验设备和物体应可靠接地。

5.3.3.4测量仪器测出波形是否符合标准，如果波头时间偏小，增加外波头电阻阻值，反之相反。尽管在不同负荷电容下，一般操作波的半峰值时间均能符合标准偏差规定。

六、注意事项

6.1主回路电源应满足大容量

6.2所有接地为实际上的一点接地

6.3所有调波电阻严禁摔、跌、踩

6.4绝缘筒支柱严禁碰撞、划伤、电容器严禁受重物撞击

6.5变压器、电容器缺油时严禁使用

6.6整体设备严禁在空气温度低于-25℃时使用或贮存

6.7铜球表面均无划伤或受碰撞痕迹

6.8设备严禁倾斜使用

6.9全套设备严禁覆冰、水、雪、雾，室内使用设备严禁室外贮存使用

6.10试验结束后，设备控制台钥匙应拨出由专人保管，且该设备由专人操作.

6.11在使用本套装置前，必须认真阅读此说明书，尤其是第五、六项中所规定的必须严格遵守。

七、日常维护

7.1本套设备应放置在干燥、清洁的场地，不用时应做好防雨、雪、水、尘的防护工作，户外型应做好防雷工作。

7.2对长期不用的设备应定期检查所有紧固件，绝缘件及放电间隙的防尘、防潮、防锈的三防工作。

7.3控制、测量设备的面板应妥善保护且做好防碰及防尘工作。

7.4设备发生故障时，用户无法修理时，应及时通知供应商派人修理。

八、仪器成套设备的主要部件

8.1控制台                                 1台（多种供选择）

8.2 充电装置                              1台

8.3发生器本体                      1台（多种供选择）

8.4弱阻尼电容分压器                        1台

8.5多球截波装置                            1台

8.6冲击电压测量仪                          1套（多种供选择）

8.7冲击波形分析软件                        1套（选件）

九、随机文件及附件

9.1说明书                     1本

9.2发生器本体、充电装配图            1份

9.3弱阻尼电容分压器装配图                   1份

9.4多球截波装置装配图                       1份

9.5冲击控制台（箱）电路原理图               1份

9.6冲击控制台（箱）说明书                   1份

9.7冲击电压测量仪说明书                     1份

9.8弱阻尼电容分压器方波响应报告              1份

9.9成套装置出厂试验报告                      1份

9.10各配套件产品合格证                       各1份

9.11手动接地棒                              1根

一、概述

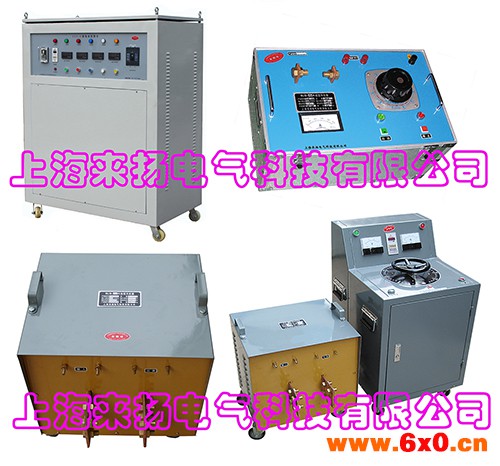

是根据电力部门和工矿企业在电气设备试验如：各种开关，电流互感器和其它电器设备作电流负载试验及温升试验而专门设计制造的专用设备。
本系列产品视产品体积、重量采用分体式结构，具有输出电流无极调整，电流上升平衡、负荷变化范围大、工作可靠、操作简便、安全等特点。是工矿企业进行升流或温升试验较理想的设备。

二、主要技术参数

1、三相总容量：10KVA；

2、工作频率：50Hz；

3、输入线电压：0~380V，线输入电流：15.19A；

4、输出为△接法：线电压：6V，相电压：3.46V；

5、相输出电流：1000A；

6、三相输出电流1000A×3，输出为六个断口，便于灵活接线及应用；

7、运行时间；为10分钟；

三、使用环境

1、工作电源：380V ±10% 50HZ
2、环境温度：—10℃—40℃
3、产品周围应无严重影响变压器绝缘的气体蒸气，化学性沉积灰尘、污垢及其它爆炸性介质的场所。

四、工作原理：

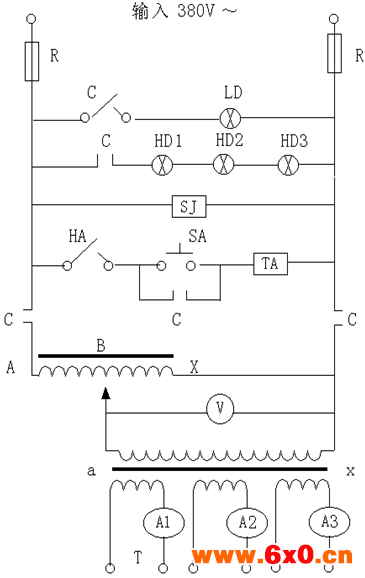

本系列产品接入工作电源后，通过调整调压器输出电压以获得试验所需的大电流。其工作原理图如下：

                              三相输出

C  ——为常闭常开触点     R ——为熔断器      LD ——为电源指示灯

HD ——为升压指示灯       HA ——为停止按钮   SA ——为升压按钮

TA ——为交流接触线圈     B ——为调压器      V ——为电压表

SJ ——为时间继电器       T ——为升流变压器  A1——为电流互感器

五、使用方法及注意事项

1、按电气原理图接好工作线路。变压器外壳，操作台等必须良好接地。
2、接通电源，操作台上的红色指示灯亮。按下启动按钮，绿色指示灯亮，此时升流器等待升流，台上输出电流指示直到所需的大电流时，（单相也可做）为了保证测试精度，可以在仪表接线柱上串接一标准电流表。电流互感器为1000:5，电流表读数应是.
4、升流试验过程中，一旦发现不正常现象，应立即按下停止按钮，切断电源 ，查明原因后再进行试验。
5、试验完毕，必须将调压器回零，按停止按钮切断电源，切断工作电源 ，方可拆除试验接线，以保证安全。

六、注意事项：

1、本设备是为短时间的工作而设计的，所以不允许长时间在额定容量下工作，特别不允许超过额定电流运行，以防过热：

2、新安装和长时间不用的变压器，运行前用1500兆欧表测量线圈之间和线圈对地的绝缘电阻，其电阻值不低于0.5兆欧时，方可使用。
3、使用中升流变压器和操作台必须可靠接地，以保证安全。
4、使用时应缓慢均匀升流，搬运时应避免过大的震动。

5、调压器与电刷接触表面应保持清洁，视情况用90%酒精蘸棉纱擦拭干净。

6、本设备应置于清洁、通风、干燥和室内保存。
