西克DBS系列增量型编码器用于冲压机床
冲床又被叫做“冲压式压力机”。在国民生产中，冲压工艺由于比较传统机械加工来说有节约材料和能源，效率高，对
操作者技术要求不高及通过各种模具应用可以做出机械加工所无法达到的产品这些优点，因而它的用途越来越广泛。 如我
们用的开关插座，杯子，碗柜，碟子，电脑机箱，甚至..飞机……有非常多的配件都可以用冲床通过模具生产出来。
冲床的种类很多。按传动结构分为手动冲压机、机械冲床、液压冲床、气动冲床高速机械冲床和数控冲床等。按加工精
度可分为普通冲床和精密冲床。按使用范围：普通冲床和专用冲床。按外形可分为开式可倾斜、半开式、封闭式。
机械冲床均可以利用凸轮控制器采集信号， 凸轮控制器位置安装在冲床的机身外侧，按照凸轮控制器的安装方式可分
为链条式安装和同步带轮式安装。无论是链条式安装方式还是同步带轮式安装方式都可以使用电子凸轮控制器实现冲床角
度、位置、速度等信号的采集、传输和处理。DBS 系列旋转编码器是电子凸轮控制器中一个不可或缺的信号检测传感
器。
DBS 系列旋转编码器的转子同轴固定在与端盖同步固定的同心轴上，可检测曲轴的角度、位置和速度等信号，与同
心轴同步固定连接的凸轮片和微动开关组成的机械凸轮控制器可在与曲轴同步转动过程中准确采集冲床各种行程信号，并
与旋转编码器采集的信号共同提供给控制系统再通过控制系统处理反馈并控制冲床力动作，实现冲床的安全运行。
DBS36/50 产品描述
DBS36/50增量型编码器是一款出众的产品，拥有高机械安装灵活性、出色的技术特征以及多种可选版本。DBS36 系列
传感器的主要
性能描述如下：
● 使用万向出线的电缆连接
● 提供盲孔空心轴型和夹紧法兰实心轴型
● 夹紧法兰实心轴型提供三种安装孔和一个伺服夹槽
● 盲孔空心轴型配备通用定子联轴器
● 结构紧凑，直径仅为 37 mm
● 电气接口：TTL/RS-422、HTL/ 推挽式以及 NPN 开路集电极
● 可选 PPR(每圈脉冲数)范围：100 至2500
● 温度范围：–20 ° C ... +85 ° C 至 2500 DBS60 产品描述

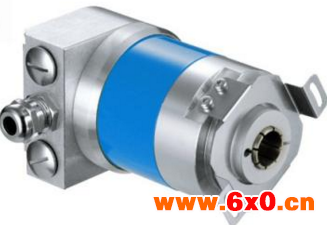

DBS60 是一款配备通用电气接口的 60mm增量型编码器， 配有多种法兰及轴类型，用途广泛。另外，还带有一个绝缘
轴套以提高可靠性。这种编码器安装尺寸紧凑、防护等级高，运行稳定、使用安全。该产品结构坚固、轴承支撑间距大，
可以长期承受较高的轴负载并具有较长的使用寿命。
DBS60 系列传感器的主要性能描述如下：
● 夹紧法兰，伺服法兰，盲孔空心轴和通孔空心轴
● 外壳：Ø 58 mm;紧凑的安装尺寸，较长的轴承间距
● 配备法兰和定子联轴器，实现多种安装选项
● 线数：高达每圈 5000 个脉冲
● 万向电缆出线，径向 M23 或 M12 插头
● TTL/RS-422 和 HTL/ 推挽式接口，4.5VDC 至 30 V DC TTL/HTL 通用接口
● 空心轴：金属型zui大孔径为 Ø5/8”(15.875 mm)，绝缘型zui大孔径为Ø 15 mm;正面或背面夹紧
