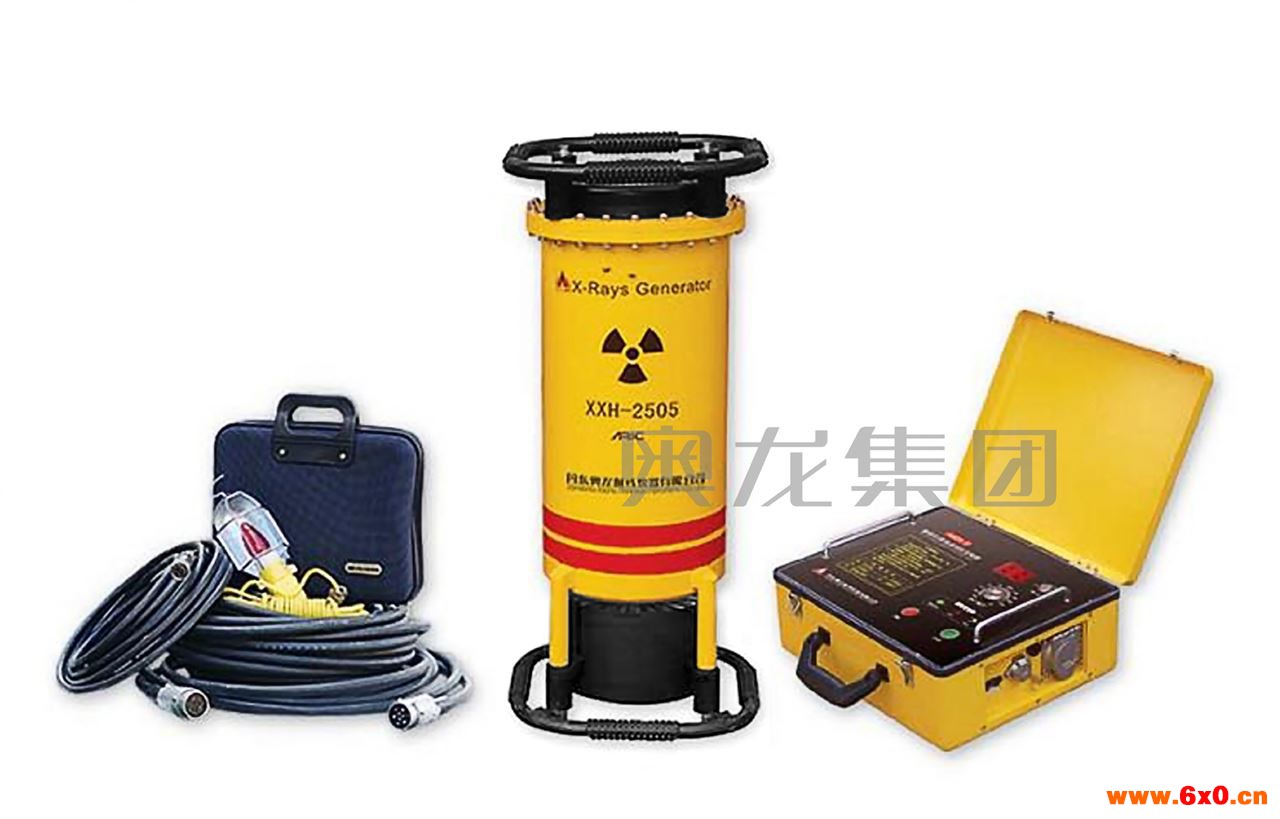

便携式探伤机的照相法探伤实验

X射线照相法探伤是利用X射线在物资中的衰减规律和射线能使某些物质产生荧光、光化作用的特点，将射线穿过被探工件照射到X射线胶片上使胶片感光，再经过暗室处理，反映工件内部情况的照相底片，利用这种底片在强光灯上分析，从而判断被探工件内部质量。

评片尺、像质计、X射线胶片、暗袋、增感屏、铅字标记、显影药水、定影药水、洗片夹等

便携式X射线探伤机配制显影、定影药水（一般应提前24小时配制），做好暗室准备。将X射线胶片，增感屏按确定的增感方式在暗室中装入暗袋。选取一对接平板焊缝或对接钢管焊缝试件，并按标准规定在试件指定地方，放置定位标记、识别标记、像质计。如拍平板对接焊缝时，根据拍片厚度按表一选用象质计，按图一布置各种标记。

便携式探伤机提出系统防护方法和装置。系统防护方法包括时间、距离和屏蔽三方面。检测人员距离为30米，公众人员距离为50米。拥有自主知识产权的检测人员屏蔽装置和成像板防护装置。
