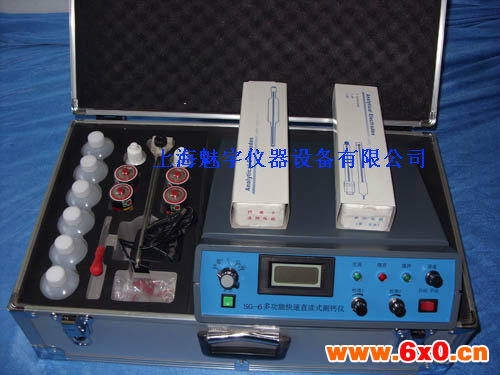

多功能直读式测钙仪操作规程

多功能直读式测钙仪操作规程：
★根据测试要求，配制相应的校准溶液对仪器进行校准。校准时，选用“手动” 或“自动”形式，对校准溶液和被测样品溶液进行搅拌，并选择“校准 1”或 “校准 2” ，仪器显示数值为“校准溶液 1”或“校准溶液 2”的数值。
★对仪器和电极进行自查。接通电源，不接电极，把工作选择开关置于“mV” 、 “校准 1” 、 “手动” 、 “烧杯位置” “启动” 检查仪器能否正常显示； 0.1mol 等， 用 的 Nacl 溶液代替蒸馏水配制 0.1mol、 0.01mol 两种氯化钙溶液， 仪器置 “Mv” 档，用活化好的电极，分别测量两个溶液的电位 E1、E2，E1-E2 应大于 25mV。
★根据不同的试验目的和要求进行测试
（1）. 测石灰中的有效钙：
①按要求准备试样；
②按要求校准仪器。
③石灰试样 测定：将石灰样品溶液置仪器顶部“烧杯位置” ，按“启动”按钮，溶液搅拌， 搅拌指示灯亮，将电极浸入溶液，待溶液搅拌停止，搅拌指示灯灭，再待至 “锁定”红灯亮后记下仪器显示数值。提起电极，取下*个试样，清水冲 洗电极并用的平均值作为该石灰样品的有效钙测量值。对第二个第三个试样 进行上述操作，取三次平均值为样品的测量值。
（2）. 测水泥（或石灰）稳定土中的水泥（或石灰）剂量：
①按要求准备标准溶 液和施工现场的样品溶液；
②按要求校准仪器。
③石灰试样测定：将石灰样 品溶液置仪器顶部“烧杯位置” ，按“启动”按钮，溶液搅拌，搅拌指示灯亮， 将电极浸入溶液，待溶液搅拌停止，搅拌指示灯灭，再待至“锁定”红灯亮 后记下仪器显示数值。提起电极，取下*个试样，清水冲洗电极并用的平 均值作为该石灰样品的有效钙测量值。取两个样品进行平行试验，取两次平 均值为测量值。

相关设备水泥负压筛析仪

多功能直读式测钙仪技术参数：
★石灰剂量：6.0％～14.0％。
★误差不大于：0.4％。
★水泥剂量：3.0％～10.0％。
★误差不大于：０.４％。
★有效氧化钙含量：20％～80％。
★误差不大于：２％。
★石灰剂量：0.1％。
★水泥剂量：0.1％。
★有效氧化钙含量：1％。
★功耗：10W。
★重量：3Kg。
★体积：280×120×300mm。
★使用条件：环境温度5～３５℃相对湿度小于80％。
★电源：AC220伏±10%。

多功能直读式测钙仪使用说明：
★打印。用于打印当前试验结果。操作前确认已经正确连接了打印机电源，数据线，并确保打印机正确安装了打印纸和色带，并处于联机状态。
★启动/停止。搅拌电机的启动与停止。
★调速。搅拌电机调速，可以在3档速度中来回选择。
★电源。仪器电源开关。
★功能选择。用于选择不同的测量功能，分别在mV电位计，C1石灰剂量，C2水泥剂量，CaO之间切换。功能选择键会解除数据的锁定功能。
★校准。按下校准键3秒钟，仪器进入校准状态，在校准状态下，轻按校准键，用于切换需要校准的功能项。此时操作写校准点1，写校准点2有效。
★自动测量。按下自动测量后，自动启动搅拌，60秒后，搅拌停止，再过20秒，显示数据锁定不再变化。在数据锁定状态下，按下功能选择键切换功能可以解除锁定。
★清零。当前电压清零，该功能仅仅在mV电位计下用于清除当前电压零点，用于自动显示两次测量的电位的差值。

多功能直读式测钙仪电极性能自查：
要得到准确的测量结果必须要有合格的仪器、合格的电极、合格的溶液和正确的操作，操作者除了要学会正确操作和仔细配制各种溶液外，还需要判断仪器和电极是否合格。这里电极的自查方法。
参照试验方法中的溶液配制方法，用0.1mo1/L的NaCl溶液代替蒸馏水配制10-1、10-2两种氯化钙溶液。仪器置“mV”功能下，用活化好的电极，分别测量两个溶液的电位E1、E2。|E1-E2|应大于25mV。如果不满足上述条件，则说明需要更换电极。
仪器和电极的自查不必每次测量都进行。只有在以下情况才需检查：（1）新购置的仪器或电极；（2）当测量中有故障，需要判断仪器或电极是否工作正常时；（3）仪器或电极长时间放置后。

多功能直读式测钙仪简介：
该仪器除了可以测量石灰剂量和水泥剂量外，还可以测量石灰中有效氧化钙的含量。同时，该仪器还可以作为标准的离子电位计，用作电化学研究或者更换离子选择电极后，用作其他离子的测定研究。本仪器采用16位A/D转换器，高输入阻抗的设计，数据稳定，可以输入任意离子选择电极。标定数据可以存储在仪器内部，无需重复标定。可以连接微型打印机打印试验结论。

测量故障检查：
在实际测量中由于种种原因在校准仪器测量中会出现故障。这里介绍出现故障后的检查步骤和判断故障可能产生的部位。
本测量体系可分为仪器、电极、溶液三部分，分别检查就能判断故障发生在哪一个部位，然后再具体分析，排除故障。
检查步骤如下：
1、仪器开机后，显示一个非零的电压值，按下清零键，清零后，零点不再飘移，说明仪器正常。
2、检查电极，电极容易出现的故障是：
（1）钙电极未注入内充溶液；或注错内充液。
（2）钙电极内充液太少，内参比电极未侵入溶液
（3）钙电极端部的薄膜脱胶，内充溶液泄露，或白色薄膜变黄、变黑。
（4）甘汞电极内充液面低于甘汞芯。
（5）甘汞电极内充液变黄、失效。
（6）甘汞电极注错内充液。
3、仪器和电极检查后未发现问题但故障仍有，这时可用50ml烧杯加入当地自来水30ml左右，置仪器顶部烧杯位置。仪器先不连接电极，选择功能“mV电位计”，按下清零键，然后仪器连接电极并将电极侵入自来水中。此时仪器应显示-15～-50mV左右是负值。如果数字相差太多或出现正值。则表示电极已坏，应更换电极。如果显示数字正常而故障依旧则说明电极侵入的溶液有错，应重新配制溶液。
用“校准溶液”校准仪器前在做如下检查：仪器和电极断开，关闭搅拌，按下“清零”键，等待清零结束。将电极浸入校准溶液中，
在石灰剂量中，电极在6.0%校准溶液中仪器显示正几十毫伏。在14.0%校准溶液中显示数比6.0%的显示数大于7～10毫伏。
在水泥剂量测量中，电极在3.0%校准溶液中仪器应显示正几十毫伏。在10.0%校准溶液中显示数比3.0%的显示数大10～15毫伏。
在氧化钙含量中，电极在20%校准溶液中仪器应显示正几十毫伏。在80%校准溶液中显示数比20%的显示数大15～20毫伏。
下面列举用户常遇到的故障现象：
1. 现象：电极在“校准溶液1”中仪器置“mV电位计”，显示数大于正几十毫伏，或显示“1”，或出现负值
原因：1、钙电极脱胶或损坏。2、甘汞电池损坏。3、电极内充液加错。4、汞电极液面下降。
措施：原因3、4重加内充液。原因1、2更换电极
2. 现象：校准后，仪器显示数据为固定的校准溶液1或者校准溶液2的值
原因：仪器输入头故障信号输不进。
措施：仪器内部输入接口断线，打开机箱，将断线焊接上。
3. 现象：测量和校准过程中仪器显示不稳定或漂移大
原因：1、空气湿度太大。2、仪器受潮。3、电极老化。
措施：原因1、2用电吹风吹干输入头或打开仪器上盖用电吹风取潮。原因3更换电极。

校准方法：
★打开仪器电源,连接Ca 离子选择电极和参比电极。
★按下"校准"键不释放,等待LCD 显示"CAL",并且四个功能指示灯都亮,立即 释放"校准"键,此时仪器已经进入校准模式。
★连按"校准"键三次,选择"CaO 功能"。
★将两个电极置于 20%CaO 的标准溶液中,启动搅拌,等待 1 分钟,LCD 显示数据 趋于稳定不变,然后按下"写校准1",LCD 的"C1"处的三角指示符号显示出来, 说明,20%的CaO 标准电位值已经写入仪器内部。
★取出电极,使用吸水纸擦干电极表面,更换 80%的 CaO 溶液,启动搅拌1 分钟, 等待LCD 显示数据稳定不变,然后按下"写校准2",LCD 的"C2"处的三角指示 符号显示出来,说明80%的CaO 标准电位值已经写仪器内部。
★按下"功能选择"键,仪器返回测试模式中的mV 电位计功能,LCD 显示"TEST" 后开始显示当前电压值。
★按"功能选择"键,选择"CaO 氧化钙"测量功能,如果LCD 显示的CaO 浓度不 等于80%,则需要重新校准。如果等于80%,则更换为20%的CaO 溶液,检查测量是否显示20%,如果都正确,说明校准完成,否则,继续重试以上步骤。 测量Ca+含量 完成电极校准后,按下"清零"键,等待1 秒钟清零完毕,将电极置于被测溶液中, 放入搅拌子,按下"功能选择"选择所需的功能,将烧杯放置在仪器上盖"烧杯位置" 处,按下"自动测量",仪器开始启动搅拌,60 秒后停止搅拌,等待 20 秒后,测量数 据被锁定,此时LCD 显示值为测量值。测量完毕,按下"打印"键,打印机输出测量结果。

操作步骤：
★将混凝土切割成直径为100mm、厚度为50±2 mm的圆柱试样；
★将试样在超声浴中清洗；当按照GB/T50082-2009或NTBuild492进行试验时，试样应用饱和Ga（OH）2进行真空饱盐处理。
★将清洗后的试样安装在试样夹具上，注入测试溶液，连接测试主机；

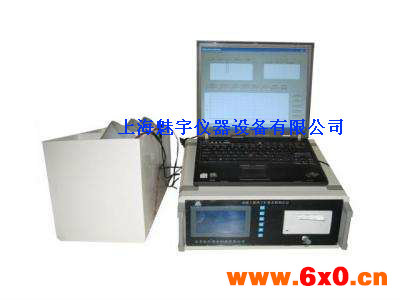

★打开混凝土RCM氯离子扩散系数测定仪主机进行电迁移实验；
★将电迁移后的试样沿轴向劈开，在劈开的表面上喷涂硝酸银溶液；
★测量沉淀物显色深度，将数据输入评价软件得出评测结果。

工作原理：
氯离子扩散系数快速测定的试验原理zui早由唐路平等人在瑞典提出，北欧以此原理为基础发展了CTH法（NT Build 492-1999.11），同时德国亚琛工业大学土木工程研究所（IBAC，RWTH Aachen）也在DuraCrete document BE95-1347/R8-1999.03研究报告和DAfStbHeft 510-2000中提出了RCM方法。RCM方法是德国氯离子电迁移快速试验方法发展中的一种版本，而且已先后被瑞士SLA 262/1-2003标准和德国BAW标准草案（2004.05）采纳。经过多年的发展，RCM法在国际上被认为当前测量在非稳态下氯离子扩散系数较为的试验方法之一.RCM在引入到国内变成两个版本，主要区别有三点：1）试验过程中的电压调节及对应的测试时间不同。以下内容摘自《混凝土氯离子扩散系数测定仪》JG/T262-2009。

主要特点：
★嵌入式高量测精度采集系统。
★全自动微电脑自动测温。
★液晶屏显示各通道测试数据。
★断电重启数据自动恢复。
★三重瞬间短路保护可自行恢复。
★温度传感器可由用户校准。
★U盘上传拷贝数据。
★电脑计算软件数据智能处理。
★有机玻璃夹具结构精巧。

规格：
★主机尺寸：385*345*145（mm）。
★主机重量：5 kg。
★主机外形尺寸：530*200*420（mm）。
★饱水机重量：32 kg。
★饱水机外形尺寸：750*680*400（mm）。
★扩散系数配件：9 kg。
★扩散系数配件外形尺寸：610*270*260（mm）。
★总机重量：46 kg。

简介：
本仪器采用国际流行的一机多用工作模式，既可以做符合《普通混凝土长期性能和耐久性能试验方法》（GB/T 50082-2009）的RCM法，也可以做符合《公路工程混凝土结构防腐蚀技术规范》（JTG/T B07-01-2006）的RCM法实验，从而快速评价混凝土抵抗氯离子渗透的能力，为氯离子侵蚀环境中的混凝土结构耐久性设计以及使用寿命的评估与预测提供基本参数，为高性能混凝土的配合比设计和混凝土结构质量检验评定的依据。
试验适用于骨料zui大粒径不大于25mm（一般不宜大于20mm）的实验制作或者从实体中取芯的混凝土试件。试件数据可作为氯离子侵蚀环境耐久混凝土的配合比设计和混凝土结构质量检验评定的依据。

参数：
★测试通道：6通道、9通道、 12通道、16通道可选。
★输出电范围：0～400 mA。
★输出电流精度：±0.1mA。
★温度准确度：±0.2℃。
★输出电压：直流 0～60V 可调（±0.1V）。
★输入电源电压：AC220V±10 /50Hz。

执行标准：
★中国土木工程学会《混凝土结构耐久性设计与施工指南》（CCES-01--2004）。
★《公路工程混凝土结构防腐蚀技术规范》 JTG/T B07-01-2006。
★《杭州湾跨海大桥专用施工技术规范》、《青岛海湾大桥专用施工技术规范》推荐标准。
★《混凝土氯离子扩散系数测定仪》（JG/T262-2009）。
★《水工混凝土试验规程》SL352-2006。
★北欧NT BUILD 492（Chloride Migration Coefficient from Non – Steady - State Migration Experiments）。
★国家标准《普通混凝土长期性能和耐久性能试验方法》（GB/T50082-2009）。
★EU – Project CHLORTEST G6RD – CT – 2002 – 00855推荐标准。
★CEN TC 51（CEN TC 104）/WG12/TG5推荐标准。
