大电流导线截面积的选择方法

来源:网络  作者:网络转载   2019-10-10 阅读:279

大电流导线截面积的选择方法

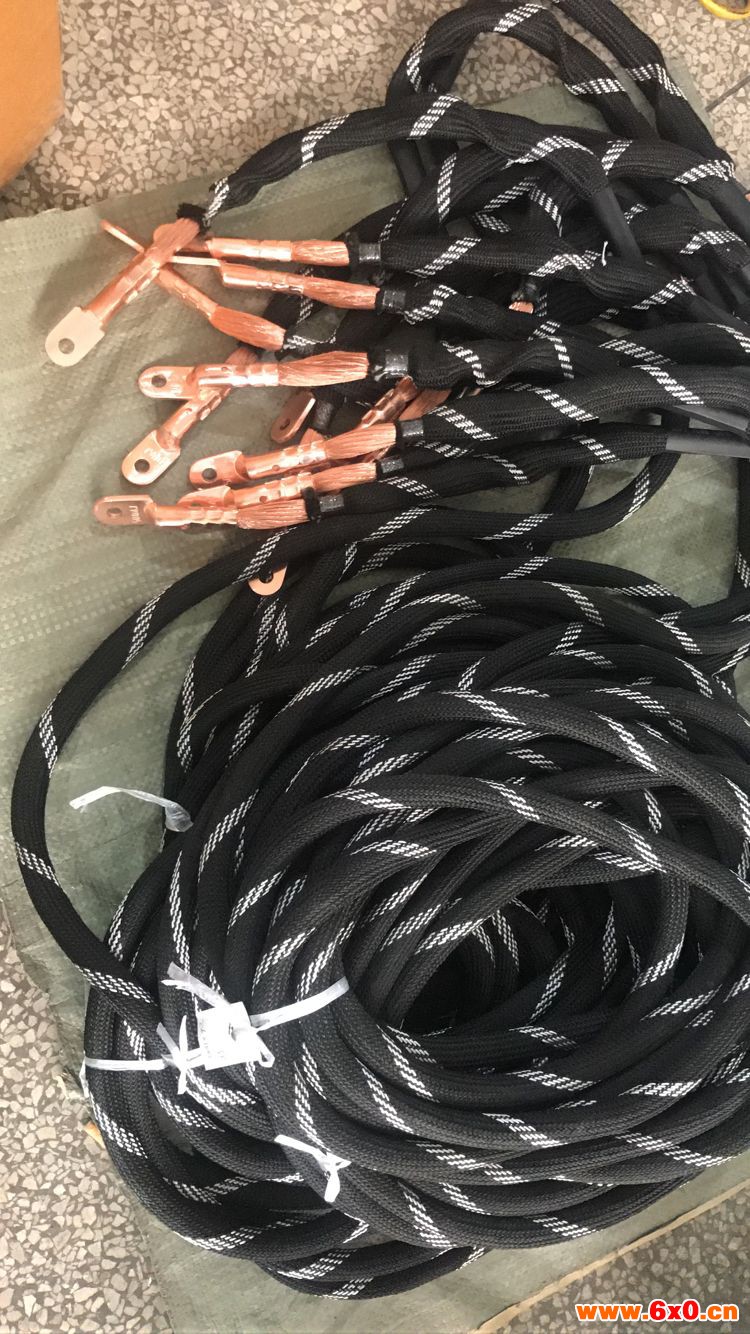

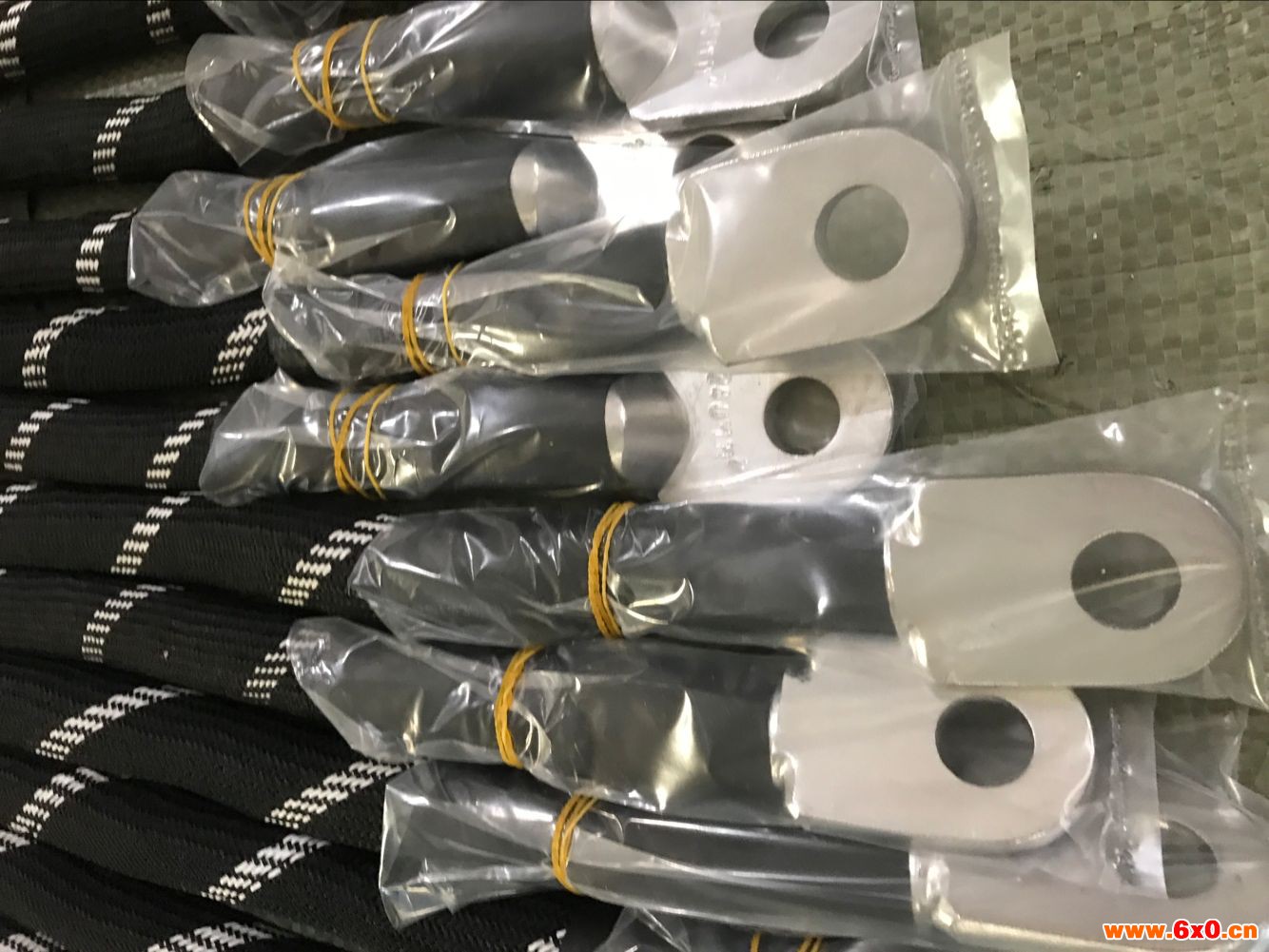

电流与导线横截面积成正比的关系,导线横截面积越大,允许通过的电流越大.同时,和导线电阻率有关,电阻率越大,允许通过的电流越小,即和导体的材质有关.具体能通过多大的电流,一般<<电工手册>>中都可查到.运算的公式是:允许通过的电流=(电压*导线横截面积)/(导线电阻率*导线的长度) 导线的安全载流量跟它的材质有关,你要知道就必须查表。如果大概的话可以这们估算: 铜导线,10平方以下的6-7A/平方。 10到20平方 4-/平方。 20到50平方 3-4A/平方. 50平方到350平方1-2A/平方 如果把各种材料制成长1米、横截面积1平方毫米的导线,在20℃时测量它们的电阻(称为这种材料的电阻率)并进行比较,则银的电阻率zui小,其次是按铜、铝、钨、铁、锰铜、镍铬合金的顺序,电阻率依次增大。

铝导线的电阻率是铜导线的1.5倍多,它的电阻率p=0.0294Ωmm2/m,铜的电阻率p=0.01851 Ω·mm2/m,电阻率随温度变化会有一些差异。

导线截面积与电流的关系 一般铜线安全计算方法是: 2.5平方毫米铜电源线的安全载流量--28A。 4平方毫米铜电源线的安全载流量--3 。 6平方毫米铜电源线的安全载流量--48A 。 10平方毫米铜电源线的安全载流量--6。 16平方毫米铜电源线的安全载流量--91A 。 25平方毫米铜电源线的安全载流量--120A。 如果是铝线,线径要取铜线的1.5-2倍。

如果铜线电流小于28A,按每平方毫米10A来取肯定安全。 如果铜线电流大于120A,按每平方毫米来取。 导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择,一般可按照如下顺口溜进行确定: 十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算. 给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧, 说明:只能作为估算,不是很准确。 另外如果按室内记住电线6平方毫米以下的铜线,每平方电流不超过10A就是安全的,从这个角度讲,你可以选择1.5平方的铜线或2.5平方的铝线。 10米内,导线电流密度6A/平方毫米比较合适,10-50米,3A/平方毫米,50-200米,2A/平方毫米,500米以上要小于1A/平方毫米。从这个角度,如果不是很远的情况下,你可以选择4平方铜线或者6平方铝线。如果真是距离150米供电(不说是不是高楼),一定采用4平方的铜线。 导线的阻抗与其长度成正比,与其线径成反比。请在使用电源时,特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。 下面是铜线在不同温度下的线径和所能承受的zui大电流表格。  线径(大约值)(mm2) 铜线温度(摄氏度) 60 75 85 90 zui大电流(A) 2.5 20 20 25 25 4.0 25 25 30 30 6.0 30 35 40 40 8.0 40 50 55 55 14 55 65 70 75 22 70 85 95 95 30 85 100 100 110 38 95 115 125 130 50 110 130 145 150 60 125 150 165 170 70 145 175 190 195 80 165 200 215 225 100 195 230 250 260 导体载流量的计算口诀 1. 用途 :各种导线的载流量(安全电流)通常可以从手册 中查找。但利用口诀再配合一些简单的心算,便可直接算出, 不必查表。 2.导线的载流量与导线的载面有关,也与导线的材料(铝或 铜),型号(绝缘线或裸线等),敷设方法(明敷或穿管等)以及环 境温度(25度左右或更大)等有关,影响的因素较多,计算也较 复杂。 3.说明:口诀是以铝芯绝缘线,明敷在环境温度25 度的条 件为准。若条件不同, 口诀另有说明。 绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。

口诀 对各种截面的载流量(电流,安)不是直接指出,而是“用截面 乘上一定的倍数”, 来表示。为此, 应当先知道导线截面积, (平方毫米)的排列 1 1.5 2.5 4 6 10 16 25 35 50 7O l20 150 185...... 计算口决: 10 下五,100 上二。 2 5 ,3 5 ,四三界。 7 0 ,9 5 ,两倍半 。 穿管温度,八九折。 裸线加一半。 铜线升级算。 常用电工计算口诀 生产厂制造铝芯绝缘线的截面积通常从而2.5开始,铜芯 绝缘线则从1 开始;裸铝线从16 开始;裸铜线从10 开始。 ① 这口诀指出:铝芯绝缘线载流量,安,可以按截面数的多少 倍来计算。口诀中阿拉伯数码表示导线截面(平方毫米),汉 字表示倍数。把口诀的截面与倍数关系排列起来便如下: ..10 16-25 35-50 70-95 120.... 五倍 四倍 三倍 两倍半 二倍 现在再和口诀对照就更清楚了.原来“10 下五”是指截 面从10 以下,载流量都是截面数的五倍。“100 上二”(读百上 二),是指截面100以上,载流量都是截面数的二倍。截面25与 35 是四倍和三倍的分界处.这就是“口诀25、35 四三界”。而 截面70、95 则为2.5 倍。从上面的排列,可以看出:除10 以下 及100 以上之外,中间的导线截面是每两种规格属同一倍数。

下面以明敷铝芯绝缘线,环境温度为25 度,举例说明:

【例1】 6 平方毫米的,按10 下五,算得载流量为30 安。

【例2】150 平方毫米的,按100 上二,算得载流量为300 安。

【例3】70 平方毫米的,按70、95 两2 倍半,算得载流量为175 安。 从上面的排列还可以看出,倍数随截面的增大而减小。在 倍数转变的交界处,误差稍大些。比如截面25 与35 是四倍与 三倍的分界处,25属四倍的范围,但靠近向三倍变化的一侧,它 按口诀是四倍,即100 安。但实际不到四倍(按手册为97 安)。 而35则相反,按口诀是三倍,即105安,实际是117安。不过这 对使用的影响并不大。当然,若能胸中有数,在选择导线截面 时,25 的不让它满到100 安,35 的则可以略为超过105 安便更 准确了。同样,2.5平方毫米的导线位置在五倍的zui始(左)端, 实际便不止五倍〈zui大可达20 安以上),不过为了减少导线内 对于铜导线的载流量,口诀指出,铜线升级算。即将 铜导线的截面按截面排列顺序提升一级,再按相应的铝线条件 计算。

【例一】 35 平方的裸铜线25 度,升级为50 平方毫米,再按 50 平方毫米裸铝线,25 度计算为225 安(50 × 3 × 1.5)

【例二】 16 平方毫米铜绝缘线25 度,按25 平方毫米铝绝缘 的相同条件,计算为100 安(25 × 4)

【例三】95 平方毫米铜绝缘线25 度,穿管,按120 平方毫米 铝绝缘线的相同条件,计算为192 安(120 × 2 × 0.8)。
