比例方向阀的使用教学

来源:网络  作者:网络转载   2019-10-10 阅读:1005

电液比例方向阀有三通形与四通形之分,它们又有带与不带内置式压力补偿器之区别。

下面介绍的三通、四通比例方向阀液压测试典型回路不仅适用于普通换向阀、四通比例方向阀稳态试验油路,也适用于电液伺服阀稳态特性的测试。

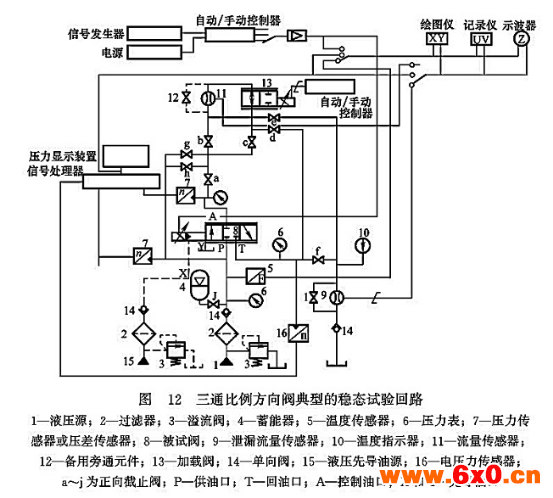

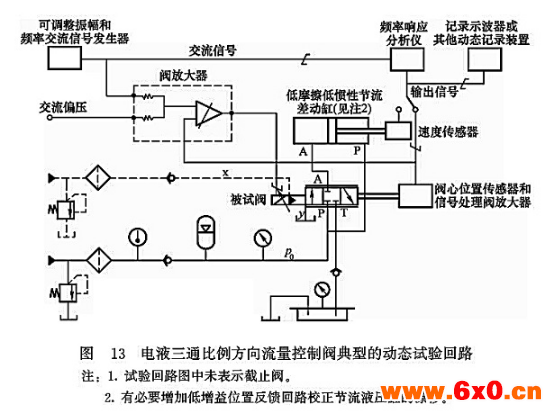

图12、图13所示分别是三通比例方向阀的稳态和动态试验回路。图12中被试阀8为电液比例方向控制阀,13为加载阀,可以是手动控制的或自动控制的,a~j为截止阀,均是为检测被试阀而设置的。比例方向节流阀的动态测试,可采用位移传感器直接检测方向阀功率级阀心的双向位移响应特性。

三通比例方向阀典型的稳态试验回路

电液三通比例方向流量控制阀典型的动态试验回路

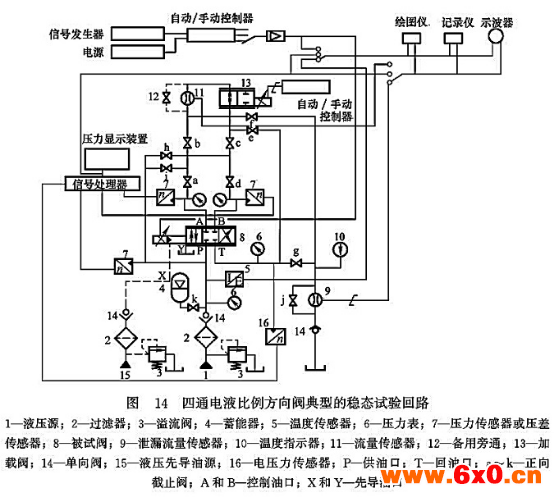

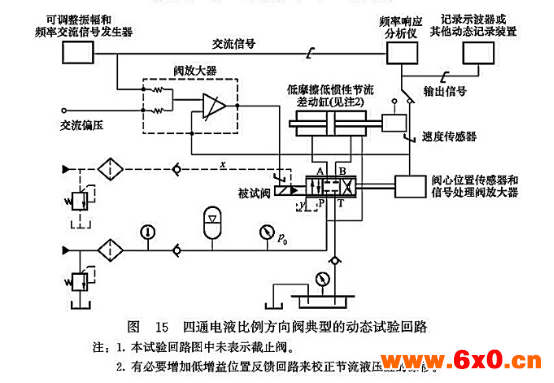

图14、图15所示分别是四通比例方向阀的稳态和动态试验回路。从图12~图15可以看出,三通与四通比例方向阀的试验回路之间的区别,仅在于稳态加载回路是单路或是双路的不同;动态加载装置兼作动态流量检测之用的低摩擦、低惯性液压缸的活塞杆是单出杆或是双出杆的形式不同而已。因此,三通与四通比例方向阀的稳态、动态检测项目和试验方法也基本相同。

四通电液比例方向阀典型的稳态试验回路

四通电液比例方向阀典型的动态试验回路

在此以四通比例方向阀为例,说明比例方向阀的部分试验项目及试验方法。
