电阻率的测试装置

         在材料的生产、研发、测试中往往面临着材料电阻及电阻率的测试，市场上的电阻率测试装置千篇一律，但是针对技术的角度来看待这种电阻率的测试装置时，却有着失之毫厘差之千里的差距。不管是在常温或者高温环境下测量电阻率，首先解决的就是外界干扰问题。

         即使市场上有着各种各样的电阻率测试装置，但是大多电阻率测试装置当电阻值达到10e10Ω时，所测量，的值准确度较低，包含太多干扰值。低阻值的材料电压输出时电流相对干扰电流较大，干扰电流可以忽略；当材料电阻较大，材料两端输入电压时，电流相对干扰电流而言相差不大，所以当测量高阻值的材料时组成测试线路的材料必须采用更高阻值的材料，市场上大多达不到这个要求。

        同时，市场上测量电阻的设备大多采用伏安法，在伏安法中重要的环节莫过于一个的电流表，其次才是电压源。华测生产的HEST-300系列表面体积电阻率测试仪采用了高精度电流采集芯片、高稳定度的电压源，和的屏蔽线路。使得屏蔽效果较之前的同类测试设备大大提高。同时采用数字化的处理方式，用荧光屏取代以往的数码管，可同时直接显示电阻值、电流值、电阻率值。而且设备也可用于测试微电流。配置不同的测试夹具，可测量固体材料、液体材料、膏体材料、粉体材料。

电阻率的定义：

在温度一定的情况下，有公式R=ρl/s其中的ρ就是电阻率，l为材料的长度， S为面积。可以看出，材料的电阻大小与材料的长度成正比，而与其截面积成反比。

电阻率（resistivity）是用来表示各种物质电阻特性的物理量。

在温度一定的情况下，有公式

其中的ρ就是电阻率，L为材料的长度， S为面积。可以看出，材料的电阻大小与材料的长度成正比，即在材料和横截面积不变时，长度越长，材料电阻越大：而与材料横截面积成反比，即在材料和长度不变时，横截面积越大，电阻越小。

由上式可知电阻率的定义为：

推导公式：

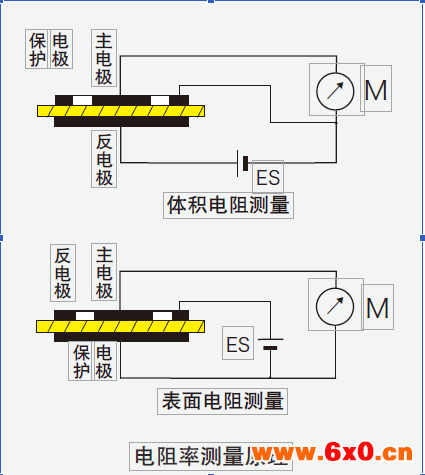

设备原理：

根据欧姆定律，被测电阻Rx等于施加电压V除以通过的电流I。传统的高阻计的工作原理是测量电压V固定，通过测量流过取样电阻的电流I来得到电阻值。从欧姆定律可以看出，由于电流I是与电阻成反比，而不是成正比，所以电阻的显示值是非线性的，即电阻无穷大时，电流为零，即表头的零位处是∞，其附近的刻度非常密，分辨率很低整个刻度是非线性的。又由于测量不同的电阻时，其电压V也会有些变化，所以普通的高阻计是精度差、分辨率低。

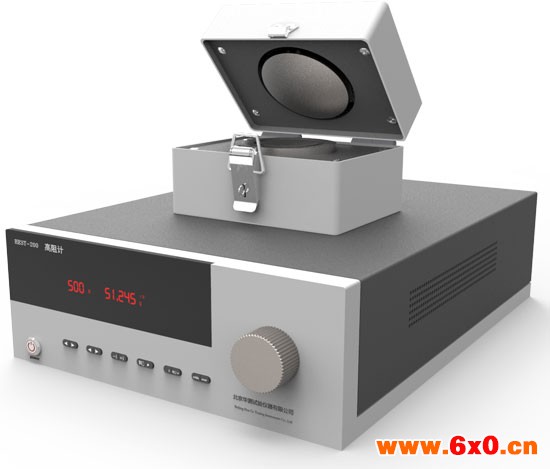

HEST-300数字型表面体积电阻率测试仪是同时测出电阻两端的电压V和流过电阻的电流I，通过内部的大规模集成电路完成电压除以电流的计算，然后把所得到的结果经过A/D转换后以数字显示出电阻值，即便是电阻两端的电压V和流过电阻的电流I是同时变化，其显示的电阻值不象普通高阻计那样因被测电压V的变化或电流Ｉ的变化而变，所以，即使测量电压、被测量电阻、电源电压等发生变化对其结果影响不大，其测量精度很高 ，从理论上讲其误差可以做到零，而实际误差可以做到千分之几或万分之几

设备优势：

本仪器既可测量高电阻，又可测微电流。采用了新型集成电路以及我单位的专li技术。测量精度达到 1%。同时仪器体积小、重量轻、本仪器具有精度高、显示迅速、性好稳定、读数方便等优点。数字液晶直接显示电阻值和电流值、电阻率值。量程从 0.01×10e4Ω ～1×10e18 Ω，是目前国内测量范围宽，准确度高的数显式绝缘材料电阻率测量仪器。电流测量范围为 2×10e-4 ～1×10e-16Ａ。测试电压为10/50/100/250/500/1000V 任意可调。

技术参数：

典型应用：

●测量绝缘材料电阻(率)                                    ●测量防静电鞋、导电鞋的电阻值

●测量防静电材料的电阻及电阻率                 ●光电二极管暗电流测

●物理,光学和材料研究                                 ●高分子材料表面体积电阻率测定

符合标准：

GB/T 1410-2006 固体绝缘材料 体积电阻率和表面电阻率试验方法

GB 12014 防静电工作服

GB/T 20991-2007 个体防护装备 鞋的测试方法

GB 4385-1995 防静电鞋、导电鞋技术要求

GB 12158-2006 防止静电事故通用导则

GB 4655-2003 橡胶工业静电安全规程

GB/T 12703.4-2010 纺织品 静电性能的评定 第4部分 电阻率

GB/T 12703.6-2010 纺织品 静电性能的评定 第6部分 纤维泄漏电阻

GB 13348-2009 液体石油产品静电安全规程

GB/T 15738-2008 导电和抗静电纤维增强塑料电阻率试验方法

GB/T 18044-2008 地毯 静电习性评价法 行走试验

GB/T 18864-2002 硫化橡胶 工业用抗静电和导电产品 电阻极限范围

GB/T 22042-2008 服装 防静电性能 表面电阻率试验方法

GB/T 22043-2008 服装 防静电性能 通过材料的电阻(垂直电阻)试验方法

GB/T 24249-2009 防静电洁净织物

GB 26539-2011 防静电陶瓷砖 Antistatic ceramic tiles

GB/T 26825-2011 抗静电防腐胶

GB 50515-2010 导(防)静电地面设计规范

GB 50611-2010 电子工程防静电设计规范

GJB 105-1998-Z 电子产品防静电放电控制手册

GJB 3007A-2009 防静电工作区技术要求

GJB 5104-2004 无线电引信风帽用防静电涂料及风帽静电性能通用要求
