济南三泉中石根据GB18457-2015、“制造医疗器械用不锈钢针管”中的有关条款而设计制造的医用注射针管针刚性测试仪GXY-02,专门用于测试医用注射针(管)的刚性,也称为医用注射针管针刚性检测仪、医用针管刚性测试仪、注射针管(针)刚性试验机和医用注射针管(针)刚性测试仪等。

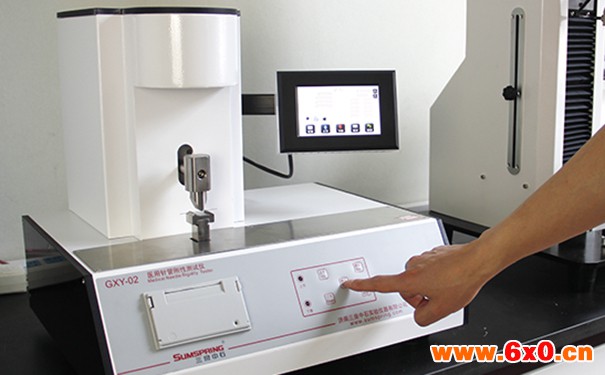

医用注射针管针刚性测试仪检测仪器
医用注射针管针刚性测试仪使用方法:
1.将仪表水平安放在测试台上。
2.选用与被测注射针相匹配的跨距块,将其安装在传感器上。
3.将电源插头插在配电板上,配电板上的电源插座的地线必须可靠接地。
刚性实验条件如下:
规格 mm | 正常壁 | 薄壁 | 超薄壁 | |||||||
跨距,mm±0.1 | 荷载,N±0.1 | 大挠度mm | 跨距,mm±0.1 | 荷载,N±0.1 | 大挠度mm | 跨距,mm±0.1 | 荷载,N±0.1 | 大挠度mm | ||
0.30 0.33 0.36 0.40 0.45 0.50 0.55 0.60 0.70 0.80 0.90 1.10 1.20 1.40 1.60 1.80 2.10 2.40 2.70 3.00 3.40 | 5 5 5 9.5 10 10 10 12.5 15 15 17.5 25 25 25 25 25 30 40 40 50 50 | 5.5 5.5 5.5 5.5 6 7 10 10 10 15 15 10 20 22 22 25 40 40 50 50 60 | 0.40 0.32 0.25 0.60 0.56 0.38 0.50 0.40 0.45 0.41 0.48 0.45 0.45 0.45 0.25 0.35 0.40 0.38 0.31 0.41 0.32 | 5 5 5 7.5 10 10 10 12.5 15 15 17.5 25 25 25 25 25 30 40 40 50 50 | 5.5 5.5 5.5 5.5 5.5 7 10 10 10 15 15 10 20 22 22 25 40 40 50 50 60 | 0.45 0.37 0.30 0.65 0.61 0.43 0.55 0.45 0.50 0.50 0.65 0.55 0.55 0.55 0.30 0.45 0.50 0.65 0.45 0.55 0.46 | — — — — — — — 12.5 15 ※ ※ 25 ※ ※ 25 ※ ※ — — — — | — — — — — — — 10 10 ※ ※ 10 ※ ※ 22 ※ ※ — — — — | — — — — — — — 0.50 0.55 ※ ※ 0.65 ※ ※ 0.34 ※ ※ — — — — | |
注:凡打※号者,由于这些规格无有效数据,故本标准未给出刚性值。 |
实测挠度的计算方法
在主菜单上选择被测针管的型号和加载值。
(1)例如0.7mm针,加载力值为10N,并把针放在15mm跨距块上,打开千分表的电源开关,将公英制转换按键设到mm挡,然后进入测试,当针管刚受力时记下千分表的读数(千分表有短暂停顿时间);
(2)例如为-0.200,当达到加载力值时,千分表将观察到大值例如为-0.620,此时千分表上测得的位移量为0.620mm-0.200mm=0.420mm,然后减去一个传感器受力位移,10N时为0.011mm(可查阅检定报告);
(3)此时针管的挠度即为0.420mm-0.011mm=0.409mm,与液晶显示屏上的实测挠度比较,其误差应不大于±0.005mm。
