在化工生产领域, 差压变送器是一种使用非常普遍的仪表，主要用于常见的液位、流量等过程变量进行测量,亦可以用来测量密度。差压变送器是测量变送器两端压力之差的变送器，输出标准信号（如 4~20mA、0~5V）；差压变送器与一般的压力变送器不同的是它们均有2个压力接口， 差压变送器一般分为正压端和负压端，一般情况下， 差压变送器正压端的压力应大于负压段压力才能测量。
随着数字技术的不断推广与普及，当前差压变送器的发展也从模拟式向向全数字式过渡,处于过渡时期的变送器可以同时传输模拟信号和数字信号， 即能够比如说符合协议的信号。我们把既能传输模拟信号又能传输数字信号的这一类差压变送器叫做智能差压变送器。我们如何保证智能差压变送器能在现场能够正常的工作呢这就需要在使用之前对智能差变做校验。智能差变的校验在工厂里是一项仪表工必要的工作,在学校里也是化工自动化及仪表专业的一个实训项目。下面就从我校智能差压变送器实训项目人手,谈一下智能差变的校验。
智能差变的校验在工厂里仪表工的一项必要工作,在学校里也是化工自动化及仪表专业的一个实训项目。它涉及到一个仪表工的综合能力,在智能式差压变送器大量使用的今天,认真做好整个校验过程不管是仪表工人也好还是在校仪表专业学生也好, 都具有很大的实际意义。
1.智能差压变送器校验的内容
整个校验的过程需要运用仪表工对智能差压变送器的安装、校验线路的连接、组态、校准、校验表格填写与数据处理等方面的操作技能。所以, 校验的过程具体可以分成六个方面的内容
校验装置的检查、安装、电路与气路连接
大气零点修正
按要求组态
零点、电流校准与线性校验
处理数据据
断电、拆线与设备归位
2.器具清单及说明
在校验过程中要用到压力源、标准表、参照表、手操器、智能差变、工具等仪器设备。2.1变送器实训系统技术指标及使用方法
整套校验系统由变送器调校实训系统、数字标准压力校验仪、指针压力表、变送器安装托架、管路连接接头及附件组成。
变送器校验实训系统组成由气压泵、储压罐、控制传感器、智能压力控制器、气压驱动器、精密调节阀微调阀、回检阀、截止阀、输出快速接头和连接管路组成造压范围：0-1一兆帕造压速度：小于60秒微调范围:0-50一千帕
压力校验单元：数字压力校验仪即标准压力模块量程范围：0到100千帕精度：0.05级功能伏直流电压输出可直接校验一般压力表、精密压力表、压力变送器、差压变送器、压力开关等仪表。

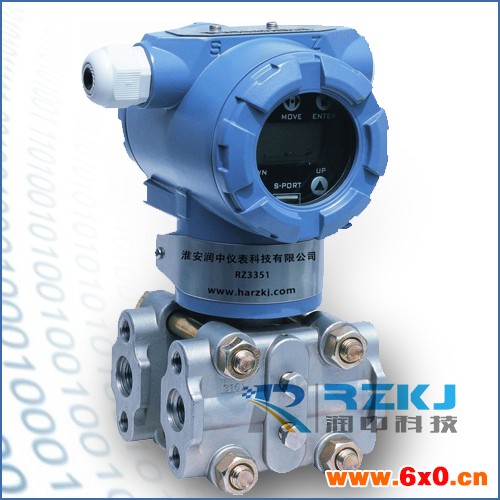

智能差压变送器技术指标
2.2.1功能规格
测量范围-186.8千帕到+186.8千帕
零点与量程可用本机零点和量程按钮进行调整,或用手持智能终端远程调整。零点正、负迁移时,零点负迁移时, 量程下限必须大于或等于测量下限零点正迁移时必须小于或等于测量上限。校验量程必须大于或等于小量程,选取的大量程不超过大量程。
输出：模拟信号为到毫安直流电流,可以选择线性输出或平方根输出。数字信号益加在到毫安直流模拟信号上, 支持采用协议的手操器。
阻尼时间常数时间常数可调, 以秒递增,小秒,大秒。
环境温度极限一至摄氏度
静压在兆帕的静压范围内工作时符合性能规格要求。
2.2.2铭牌信息
电源碎伏直流电压
输出一毫安直流电流
量程一千帕
精度级说明标准表的精度不如智能差变高
由于智能差压变送器的精度往往比较高要高于标准表的精度, 我校使用的变送器校验系统标准表的精度是级,所以根据标准表精度要高于被校表三倍的标准, 把智能变送器所要达到的精度定位级。
3.差压变送器校验操作规程、步骤
3.1器具检查
对照器具清单检查器具是否具备
以压力校验系统铭牌信息检查并口述,
检查铭牌后,拧掉输出接头上的堵头, 检查封闭“' '型圈是否完好。如出现毛刺立即更换, 关闭回检阀和截止阀,适当旋出微调阀。压力校验台上电顺序上电前先用万用表测试伏交流电源是否正确, 再擂上交流电源插座,按下校验台控制电源开关。
标准压力模块,作为标准表使用,检查并口述铭牌信息
检查铭牌后将标准表装到校验台输出接头上, 打开电源,选择变送器状态并清零, 使用万用表测量标准模块上端电流端子确认电压及极性。然后关闭。
压力表仅作为指示表检查并口述量程、单位、精度、小刻度,然后将精密压力表接到校验台输出接头上。
使用万用表测试大小是否为两百五十欧姆
手操器打开电源开关看电源是否具备,然后关闭
智能差变检查并口述铭牌信息、表体、压室是否清洁、
接线端子。
3.2安装差压变送器
先连接差变和安装板, 然后安装到支架上。螺钉对角线安装, 均匀用力, 不要错丝。排放螺钉底部要高于底座顶部五厘米。
3.3连接气路
正确使用四氟带密封变送器接头, 管线另一接头要在校正完大气零点后再接到校验台输出上。
3.4正确连接电路部分
重点察看变送器接线端子是否接错。检查无误后申请裁判同意方可通电, 通电后正确选择标准压力模块工作状态通电后如果需要清零则需要拔掉电源线清零然后插上电源线,要检查并口述电流是否显示正常。接线方法是气压模块伏直流电源接变送器正极, 负极出来接经两百五十欧姆电阻到气压模块电流端子正极。
3.5大气零点修正
使用手操器先在量程下限处设置为零, 然后进行零点调整若以上调整零点不归零可再使用低端微调, 调整完后将气管接到校验台输出上。在这里一定注意大气零点调整时差压变送器的正负两个压室必须都通大气。3.6使用手操器将变送器进行组态并进行电流徽调。具体步骤如下
按要求进行组态如将单位设置为千帕, 输出方式设置成线性,阻尼时间设置成秒,设置位号,设置量程。
检查泄露,按下校验台启动键,待打压完成后, 操作截止阀和微调阀加测量上限压力检查泄露, 十秒内泄漏量不超过千帕,否则用肥皂水查漏处理。
四毫安电流微调, 操作截止阀和微调阀使压力处于测量范围下限时进行四毫安电流微调。先使压力处于测量下限, 输人选中四毫安微调之前的电流值,点确认看有没有变化, 出现变化后点确认看到没到四毫安,如果不到, 把当前的值记下来再进人四毫安电流微调进行反复调整。如果没有变化则选否再输人一遍原电流值。
二十毫安电流微调,操作截止阀和微调阀使压力处于测量范围上限时进行二十毫安电流微调。先使压力处于测量上限,输人选中二十毫安微调之前的电流值,点确认看有没有变化, 出现变化后点确认看到没到二十毫安, 如果不到,把当前的值记下来再进人二十毫安电流微调进行反复调整。如果没有变化则选否再输人一遍原电流值。
电流调整完毕符合要求后再检查检查零点与量程。下限允许范围为以均毫安, 上限允许范围为拟川毫安。
3.7五点校验
在所选量程范围内按百分之零、百分之二十五、百分之五十、百分之七十五、取五个测量点, 分别进行上、下行程测量,测量过程中注意只能从一个方向缓缓接近测量点。上行程后一点校完后,使差压上升到上限值的百分之一百零五,保持十秒,然后测下行程。校验完毕压力要归零。十秒后读取数据。各测点正负千帕为正常操作范围不算超调, 在此范围内可自由调整到所需点以到达所需点为准, 在确定到达测点后举手示意裁判,十秒后裁判读数, 选手记录,然后进人下一点。在选手举手后十秒内压力变化超出正负千帕的算超调。
3.8正确填写校验单并处理实验数据
变送器精度按级填写计算, 原始数据保留小数点后下位, 原始数据、计算数据及其他填写项不得涂改,空格或虚假数据画斜线
。
3.9断电与拆却
各仪器按顺序断电直到电源插头拔出,标准模块直接断电,压力校验台先断启动,再断电源,然后拔出插头。拆除校验电路,气路, 差变装置、卸下标准压力模块及压力表并归位,将回检阀和截止阀为常开状态放掉压力后接好输出接头, 接头以及回检阀和截止阀要处于旋松的状态以备下次使用。清除接头四氟带,工具归位,清洁。
4结束语
总的来说智能差压变送器的校验涉及到一个仪表工的综合能力, 认真做好整个校验过程不管是仪表工人也好还是在校仪表专业学生也好, 都具有很大的实际意义。
