手握式平口接地棒结构使用方法

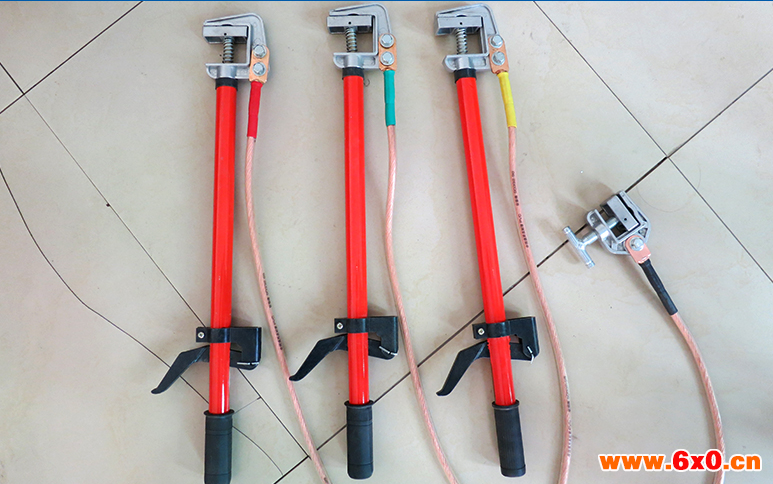

手握式平口接地棒结构

1．高压接地棒的构成：

接地棒头：接地棒头由铝合金压铸而成

接地棒杆：使用绝缘性能高，机械强度佳，重量轻、经防潮处理的环氧树脂彩色管管加工而成,具有重量轻,绝缘杆机械强度高,携带方便等特点。

绝缘杆要求：操作棒的工频耐压试验，10KV，35KV，63KV，110KV，220KV接地棒分别要通过在45KV，95KV，175KV，220KV，440KV打耐压，保持一分钟不击穿。而330KV，500KV接地棒要分别在380KV，580KV上打耐压，保持五分钟不击穿。

2． 高压接地棒的使用方法：

高压接地棒按使用环境的不同可以为：户内母排（JDX-NL/NS）用、户外线路（JDX-WS/WL）用两种。

（1） 户内用接地棒：接地棒与接地铜线配套使用，操作时应该将接地软铜线分相上双眼铜鼻子固定在接地棒上的接电夹（接电夹有固定式和活动式）相应位置上，将接地线合相上的单眼铜鼻子固定在接地夹或地针上，构成一套完整的接地线。将接地夹或地钉接地后再将接地棒挂到母排或线路上，拆除接地线时，必须按程序先拆接电夹，后拆接地夹。
