绝缘电阻工作原理

来源:网络  作者:网络转载   2019-10-10 阅读:501

测试绝缘电阻是检验电力设备绝缘状态zui简单zui基本的方法。一般采用2500V5000V兆欧表进行测试,根据所加直流电压和通过绝缘介质的电流,即可计算出绝缘电阻。但是为什么测量时阻值会逐渐增大,为什么要取60s时的阻值作为绝缘电阻值,什么时候要测吸收比和极化指数,测量绝缘电阻有什么局限,下面为您一一讲解。

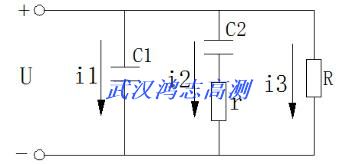

电力设备的绝缘材料(电介质)不是的不导电。在直流电压的作用下,电介质中有微弱的电流流过。根绝电介质材料的性质、构成及结构的不同,此电流由三部分组成,分别是充电电流i1、吸收电流i2和泄露电流i3。原理图如下:



充电电流i1:直流电压作用在绝缘材料上,加压的瞬间相当于给电容充电,等效负荷用电容C1表示。充电电流随加压时间衰减很快。

吸收电流i2:吸收电流由缓慢极化和夹层极化产生,等效负荷用电容C2和电阻r串联表示。吸收电流随加压时间衰减较慢。

泄露电流i3:由介质的电导引起,是zui终要测的电流,等效负荷用电阻R表示。泄露电流基本保持不变。

理论上的绝缘电阻即为R=U/i3,实际为U/(i1+i2+i3)。刚开始加压时,i1i2值较大,测得的阻值比实际绝缘电阻小,随后i1i2逐渐减小,所以测得的绝缘电阻会逐渐增大。一般到60s之后i1i2减小到可允许的范围,测得的绝缘电阻趋于稳定,接近于理论值,所以一般取60s时测得的阻值为绝缘电阻值。

对于大容量和吸收过程较长的设备,如变压器、发电机、电缆等,还应测试吸收比和极化指数。一般吸收比在常温下不低于1.3;吸收比偏低时可测量极化指数,应不低于1.5

吸收比K=R60s/R15s,即60s绝缘电阻值与15s绝缘电阻值之比。

极化指数PI=R10min/R1min,即10min绝缘电阻值与1min绝缘电阻值之比。
    绝缘电阻合格并不能确保电力设备绝缘良好,因为只有当绝缘缺陷贯通于两极之间,测得其绝缘电阻时才会有明显的变化。若设备绝缘只是局部缺陷,而两极之间仍保持有部分良好绝缘时。绝缘电阻降低很少,甚至不发生变化。所以一般测试绝缘电阻后还要进行耐压、介质损失角局部放电试验来进一步判断绝缘的好坏
