三坐标测头的分类及用途

来源:网络  作者:网络转载   2019-10-10 阅读:462

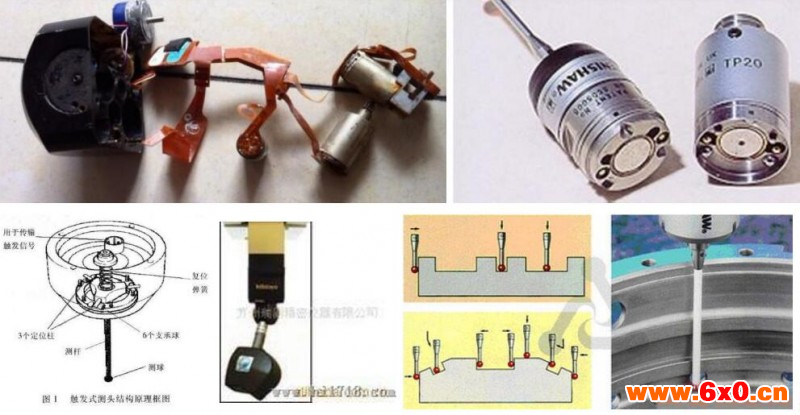

三坐标测头的分类及用途





截图20171212161052



 1.球形测头的用途及特征:
    多用于尺寸形象坐标测量等;球直径一般为0.3 ~ 8.0mm,多样使用;材料主要使用硬度高,耐磨性强的工业用红宝石。

2.星形测头——用于多形态的多样工件测量;
同时校正并使用多个测头,所以可以使测头运动zui小化,并测量侧面的孔或槽等;使用和球形测头一样的方法进行校正。

3. 圆柱形测头
    适用于利用圆柱形的侧面,测量薄断面间的尺寸,曲线形象 或加工的孔等;只有圆柱形的断面方向的测量有效,轴方向上测量困难的情况很多(圆柱形的底部分加工成和圆柱形轴同心的球模样时,在轴方向上的测量也可能);使用圆柱形测头整体(高度)时,圆柱形轴和三坐标测量机轴要一致(一般zui好在同一断面内进行测量)

4. 盘形测头
    在球的中心附近截断做成的盘模样的测头;盘形断面的形象因为是球,所以校正原理和球形测头相同;利用外侧直径部分或厚度部分进行测量;适用于测量瓶颈面间的尺寸槽的宽或形象等的;利用环规校正较便利。

5. 点式测头
    一般的XY测量时不使用;用于测量精度低的螺丝槽,标示的点或裂纹划痕等;比起使用具有半径的点式测头的情况,可能精密的进行校正,用于测量非常小的孔的位置等。

6. 半球形测头
     用于测量深处的特征和孔等;表面粗糙的工件的测量也有效。
