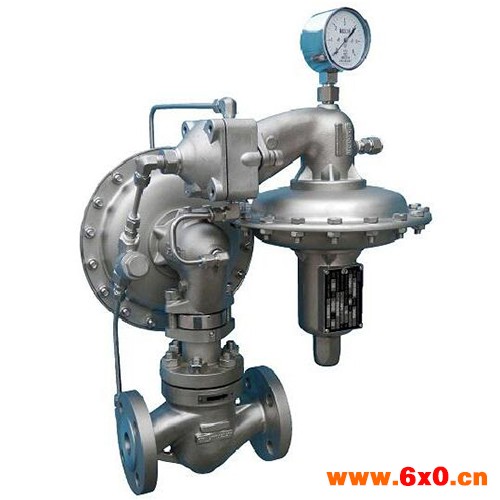

进口自力式压力调节阀（带指挥器型）

产品概述

自力式压力调节阀（MN860带指挥器操作型）是一种指挥器微压调节阀，可广泛应用于各类气体的微压控制和储罐微压氮封系统，可将中压气体一次节流减压稳压低压力。低控制压力0.15KPa，高控制压力为12KPa，低使用温度-48℃，高使用温度120℃

性能特点

1、的微压控制性能---调压阀采取了许多措施以适应温度的微压控制。

2、杠杆放大---指挥器操作机构为杠杆放大拉力机构，微压控制因其在膜片上产生的推力极其微小，而单纯的增大膜片面积又会使阀门体积过大，通过杠杆机构可在不增加阀门体积的情况下放大6倍的推力以适应控制需要。

3、喷嘴式先导阀---指挥器的控制性能决定了整个调压系统的控制能力，对于微压控制来讲任何摩擦力和阻力都会严重影响其控制效果，指挥器阀芯采用喷嘴挡板式结构，无任何滑动摩擦，灵敏度高。

4、背压式控制---对于气动系统来讲，背压控制是稳定的，调压阀采用双膜室同时进气，背侧膜室通过指挥器喷嘴调节释放气流的控制方式来达到稳定控制。

5、内置减压阀---指挥器调压阀的动力来源于阀前，而阀前压力往往较高且是一变化压力。指挥器内置减压阀可将阀前较高压力减压至较低且稳定的气压来供给调压阀的控制系统。

6、安全过载---为大限度减少零件重量对控制压力的影响，调压阀的整个调节机构按尽可能轻小，精细的原则设计，在正常工作时，下游压力极低，调节机构受力很小，但在实际使用过程中过载是难避免的，下游压力完全有可能在非正常状态下达到阀前压力，这时膜片组件产生的推力对调节机构来说是破坏性的，调压阀的过载保护机构能有效卸载其过载力，使调节机构不会损坏，也就是说调压阀在大多数工况中执行器膜室可完全承受阀前高使用压力而不会损坏。

产品优势

1、指挥器是很精密的气动仪器，需要洁净的控制气源，调压阀阀前导压管上自带过滤器以保证输送给指挥器洁净的气源。

2、主阀也为杠杆式驱动，所以调压阀只要15KPa的阀前压力就可以正常启动调节。

3、平衡式主阀阀芯使调压阀具有很高的耐压差性能。

4、在微压控制时任何摩擦阻力都会影响调压阀的控制精度，MN8600调压阀无填料结构使整个调节机构有很好的灵敏度，同时又减少了外泄漏点。

5、高灵敏度指挥器控制主阀使调压阀有很高的控制精度。

6、在任何控制系统中总希望超调量越小越好，MN8600型调压阀为一次节流，减压比极大，极易产生超调，指挥器喷嘴又是一快退阀芯，当产生超压时，喷嘴阀芯会迅速开启平衡主阀两膜室使主阀快速关小，使超调量减至小。

规格型号
