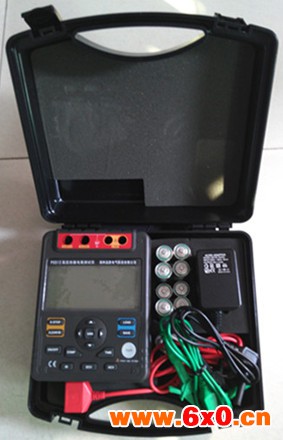

PS511高压兆欧表产品简介
仪器具有菜单显示、数据存储、数据回读、自动关机、吸收比、极化指数、超量程范围报警和高低压警告指示、USB接口上传等功能。产品适用于电力，电信，邮电及一般工矿企事业铁路系统等行业。
功能参数
规格型号 511 512 513
输出电压范围
100V/250V/500V/1000V 500V/1000V/1500V/2500V 500V/1000V/2500V/5000V
绝缘电阻范围 0～10GΩ 0～100GΩ 0～1000GΩ
直流电压 1000V 600V 600V
交流电压 750V 600V 600V
低电阻 0.1～999.9Ω 0.1Ω～999.9Ω 0.1Ω～999.9Ω
自动识别量程 具有 具有 具有
短路电流 ＜2mA ＜1.8mA ＜1.8mA
数据储存数量 18 18 18
自动关机 具有 具有 具有
极化指数 具有 具有 具有
吸收比 具有 具有 具有
测试时间 30分钟 15分钟 15分钟
比较功能 具有 具有 具有
电池显示 具有 具有 具有
背景灯 具有 具有 具有
超量程报警和高压警告指示
具有 具有 具有
USB电脑连接功能
具有 具有 具有
大显示 999 999 999
科形圆形显示具有 具有 具有
电源 1.5V电池（2#）/8 1.5V电池（2#）*8 1.5V电池（2#）*8
LCD尺寸 123mm*58mm 123mm*58mm 123mm*58mm
机身重量 1.2kg 1.8kg 2kg
机身尺寸 202*155*94mm 202*155*94mm 202*155*94mm
PS511高压兆欧表使用说明
一、特点
本装置是一台智能微型仪器即绝缘电阻测试仪器，整机电路设计采用微机技术设计为核心，以大规模集成电路和数字电路相组合，配有强大的测量和数据处理软件，完成绝缘电阻、电压,低电阻等参数测量，性能稳定，操作简便。
二、规格
额定电压 | 100V | 250V | 500V | 1000V |
测量范围 | 0.1MΩ~.99.9 MΩ 100~.500MΩ | 0.5MΩ~99.9MΩ 100~999MΩ 1.00~1.99GΩ | 1MΩ~99.9MΩ 100~999MΩ 1.00~3.99GΩ | 2MΩ~99.9MΩ 100~999MΩ 1.00~10.00GΩ |
开路电压 | DC100V+10%,-0% | DC250V+10%,- 0% | DC500V+20%,- 0% | DC1000V+20%,- 0% |
定格测定电流 | 100KΩ负荷时 1mA~1.2 mA | 250KΩ负荷时 1mA~1.2 mA | 500KΩ负荷时 1mA~1.2 mA | 1MΩ负荷时 1mA~1.2 mA |
短路电路 | 约2.0mA | |||
度 | 100KΩ~100MΩ:±（3%+5） 100MΩ以上:±（5%+5） | |||
三、电压测试
| 直流电压 | 交流电压 |
测量范围 | ±30~±1000V | 30~750V（50/60Hz） |
分辨率 | 1v | |
度 | ±(2%+3) | |
低电阻测试
功能 | 电组 |
测量范围 | 0.1Ω~999.9Ω |
分辨率 | 0.1Ω |
度 | ±(1%+3) |
大开路电压 | 约2.8V |
蜂鸣器 | 在小于30Ω时打开 |
过载保护 | 220Vrms/10秒 |
PS512高压兆欧表使用说明
一、特点
本装置是一台智能微型仪器即绝缘电阻测试仪器，整机电路设计采用微机技术设计为核心，以大规模集成电路和数字电路相组合，配有强大的测量和数据处理软件，完成绝缘电阻、电压等参数测量，性能稳定，操作简便。
二、规格
额定电压 | 500V | 1000V | 1500V | 2500V |
测量范围 | 0.5MΩ~5.0GΩ | 2MΩ~10.0GΩ | 5MΩ~20.0GΩ | 10MΩ~100GΩ |
开路电压 | DC500V+20%,-0% | DC1000V+20%,-0% | DC1500V+20%,-0% | DC2500V+20%,-0% |
定格测定电流 | 500KΩ负荷时 1mA~1.2 mA | 1MΩ负荷时 1mA~1.2 mA | 1.5MΩ负荷时 1mA~1.2 mA | 2.5MΩ负荷时 1mA~1.2 mA |
短路电路 | 小于2.0mA | |||
度 | 100KΩ~100MΩ:±（3%+5） 100MΩ~10GΩ:±（5%+5） 10GΩ~100GΩ:±（10%+5） | |||
三、电压测试
| 直流电压 | 交流电压 | |
测量范围 | ±30~±600V | 30~600V（50/60Hz） | |
分辨率 | 1v | ||
度 | ±(2%+5)
| ＜100V±(2%+8) ≥100V±(2%+5) | |
PS513高压兆欧表使用说明
一、特点
本装置是一台智能微型仪器即绝缘电阻测试仪器，整机电路设计采用微机技术设计为核心，以大规模集成电路和数字电路相组合，配有强大的测量和数据处理软件，完成绝缘电阻、电压等参数测量，性能稳定，操作简便。
二、规格
额定电压 | 500V | 1000V | 2500V | 5000V |
测量范围 | 0.5MΩ~20GΩ | 2MΩ~40GΩ | 5MΩ~99GΩ | 100MΩ~1000GΩ |
开路电压 | DC500V+20%,-0% | DC1000V+20%,-0% | DC2500V+20%,-0% | DC5000V+20%,-0% |
定格测定电流 | 500KΩ负荷时 1mA~1.2 mA | 1MΩ负荷时 1mA~1.2 mA | 2.5MΩ负荷时 1mA~1.2 mA | 5MΩ负荷时 1mA~1.2 mA |
短路电路 | 小于2.0mA | |||
度 | 100KΩ~100MΩ:±（3%+5） 100MΩ~10GΩ:±（5%+5） 10GΩ~99GΩ:±（10%+5） 100GΩ以上：［±（20%+5）湿度：50%RH以下］ | |||
三、电压测试
| 直流电压 | 交流电压 |
测量范围 | ±30~±600V | 30~600V（50/60Hz） |
分辨率 | 1v | |
度 | ±(2%+5) 其中30~100V（50/60Hz）±(2%+8) | |
