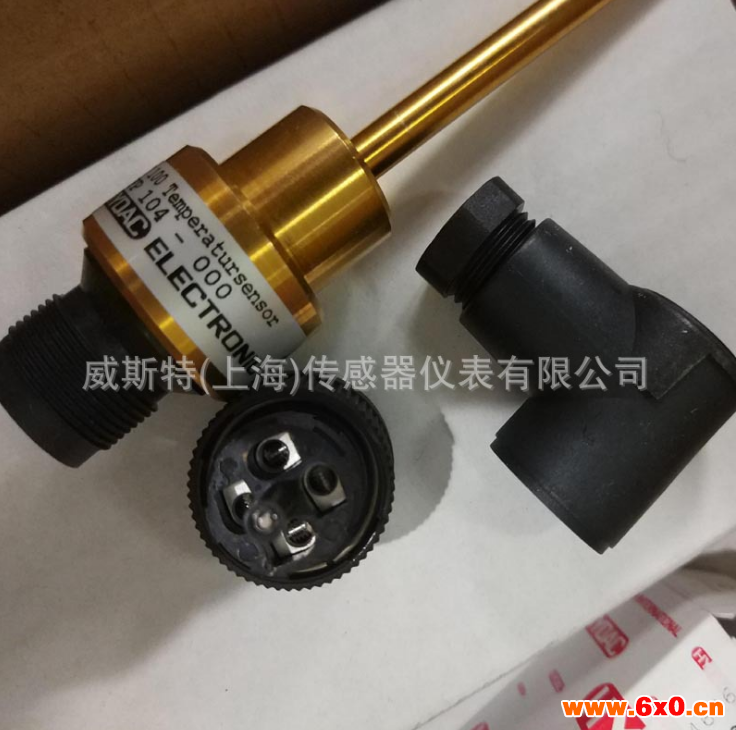

德国HYDAC贺德克探头温度传感器TFP104-000

德国HYDAC贺德克探头温度传感器TFP104-000

型号：904696TFP104-000

贺德克温度传感器TFP100温度传感器主要用于油罐安装。四芯设计的PT100测量电阻可以直接连接到HYDAC温度开关ETS3800,ETS380和ETS1700。由于采用了标准化的电气连接，与其他评价和控制系统(如SPS)的连接也可以毫无困难地建立起来。一种镀镍黄铜安装套管，其耐压性可达10巴，可作为各种应用和介质的附件。

技术数据:

温度探测器

测量元件PT100

测量范围-40..+125°C(-40..+257°F)

探头长度95.5毫米

探头直径6毫米

与流体黄铜接触的部件

标记EN61000-6-1/2/3/4

传感器电流0.3。1.0马

TFP100水箱安装套管(附件，未提供)

10巴

与液体CuZn39Pb3(黄铜)接触的部件，镀镍

挑选方法

如果要进行可靠的温度测量，首先就需要选择正确的温度仪表，也就是温度传感器。其中热电偶、热敏电阻、铂电阻(RTD)和温度IC都是测试中常用的温度传感器。

以下是对热电偶和热敏电阻两种温度仪表的特点介绍。

1、热电偶

热电偶是温度测量中常用的温度传感器。其主要好处是宽温度范围和适应各种大气环境，

而且结实、价低，无需供电，也是便宜的。热电偶由在一端连接的两条不同金属线(金属A和金属B)构成，当热电偶一端受热时，热电偶电路中就有电势差。可用测量的电势差来计算温度。

不过，电压和温度间是非线性关系，温度由于电压和温度是非线性关系，因此需要为参考温度(Tref)作第二次测量，并利用测试设备软件或硬件在仪器内部处理电压-温度变换，以终获得热偶温度(Tx)。Agilent34970A和34980A数据采集器均有内置的测量了运算能力。

简而言之，热电偶是简单和通用的温度传感器，但热电偶并不适合高精度的的测量和应用。

2、热敏电阻

热敏电阻是用半导体材料，大多为负温度系数，即阻值随温度增加而降低。

温度变化会造成大的阻值改变，因此它是灵敏的温度传感器。但热敏电阻的线性度极差，并且与生产工艺有很大关系。制造商给不出标准化的热敏电阻曲线。

热敏电阻体积非常小，对温度变化的响应也快。但热敏电阻需要使用电流源，小尺寸也使它对自热误差极为敏感。

热敏电阻在两条线上测量的是温度，有较好的精度，但它比热偶贵，可测温度范围也小于热偶。一种常用热敏电阻在25℃时的阻值为5kΩ，每1℃的温度改变造成200Ω的电阻变化。注意10Ω的引线电阻仅造成可忽略的0.05℃误差。它非常适合需要进行快速和灵敏温度测量的电流控制应用。尺寸小对于有空间要求的应用是有利的，但必须注意防止自热误差。

热敏电阻还有其自身的测量技巧。热敏电阻体积小是优点，它能很快稳定，不会造成热负载。不过也因此很不结实，大电流会造成自热。由于热敏电阻是一种电阻性器件，任何电流源都会在其上因功率而造成发热。功率等于电流平方与电阻的积。因此要使用小的电流源。如果热敏电阻暴露在高热中，将导致损坏。

通过对两种温度仪表的介绍，希望对大家工作学习有所帮助。

选用注意

1、被测对象的温度是否需记录、

报警和自动控制，是否需要远距离测量和传送；

2、测温范围的大小和精度要求；

3、测温元件大小是否适当；

4、在被测对象温度随时间变化的场合，测温元件的滞后能否适应测温要求；

5、被测对象的环境条件对测温元件是否有损害；

6、价格如保，使用是否方便。

检定装置

温度传感器检定规程：

1、《JJG229-2010工业铂、

铜热电阻检定规程》

2、《JJG833-2007标准组铂铑10-铂热电偶检定规程》

3、《JJG141-2000工作用贵金属热电偶检定规程》

4、《JJG351-1996工作用廉金属热电偶检定规程》

5、《JJG368-2000工作用铜-铜镍热电偶检定规程》

温度传感器检定标准技术及指标：

1、测量准确度：0.01级;分辨率0.1uV和0.1mΩ；

2、扫描开关寄生电势：≤0.4μV；

3、温度范围：水槽：(室温+5~95)℃油

槽：(95~300)℃低温恒温槽：(-80~100)℃高温炉：(300~1200)℃；

4、控温稳定度：优于0.01℃/10min(油槽、水槽、低温恒温槽);0.2℃/min(管式检定炉)；

5、总不确定度：热电偶检定，测量不确定度优于0.7℃，重复性误差<0.25℃;热电阻检定测量不确定度优于50mk，重复性误差<10mk；

6、检定数量：一次可同时检热电偶(1-8)支，一次可同时检同线制热电阻(1-7)支；

7、工作电源：AC220V±10%，50Hz，并有良好保护接地；

8、高温炉功率：约2KW；

9、恒温槽功率：约2KW；

10、微机测控系统功率：<500。

温度传感器检定装置功能和特点：

1、检定K、E、J、N、B、S、R、T等多种型号的工作用热电偶；

2、检定Pt100、Pt10、Cu50、Cu100等各种工作用热电阻，

玻璃液体温度计、压力式温度计、双金属温度计；

3、多路低电势自动转换开关，寄生电势≤0.4μV；

4、控制1-4台高温炉；

5、温场测试：可进行检定炉、油槽、水槽、低温恒温槽的温场测试；

6、线制转换：可进行二线制、三线制、四线制电阻检定；

7、软件具有比对实验、重复性实验、温场实验等相关实验功能；

8、在Windows2000/XP以上平台，全中文界面，标准Windows操作系统，方便快捷。可实现：

1）设备自检、查线；

2）屏幕显示并保存控温曲线≤0.4μV；

3）检测数据自动采集；

4）自动生成符合要求的检定记录；

5）自动保存检定结果，且不可人工更改；

6）查询各种热电偶、热电阻分度表及其它帮助；

7）热电偶、热电阻所有历史检定数据、控温曲线查询统计及计量的智能化管理功能。
